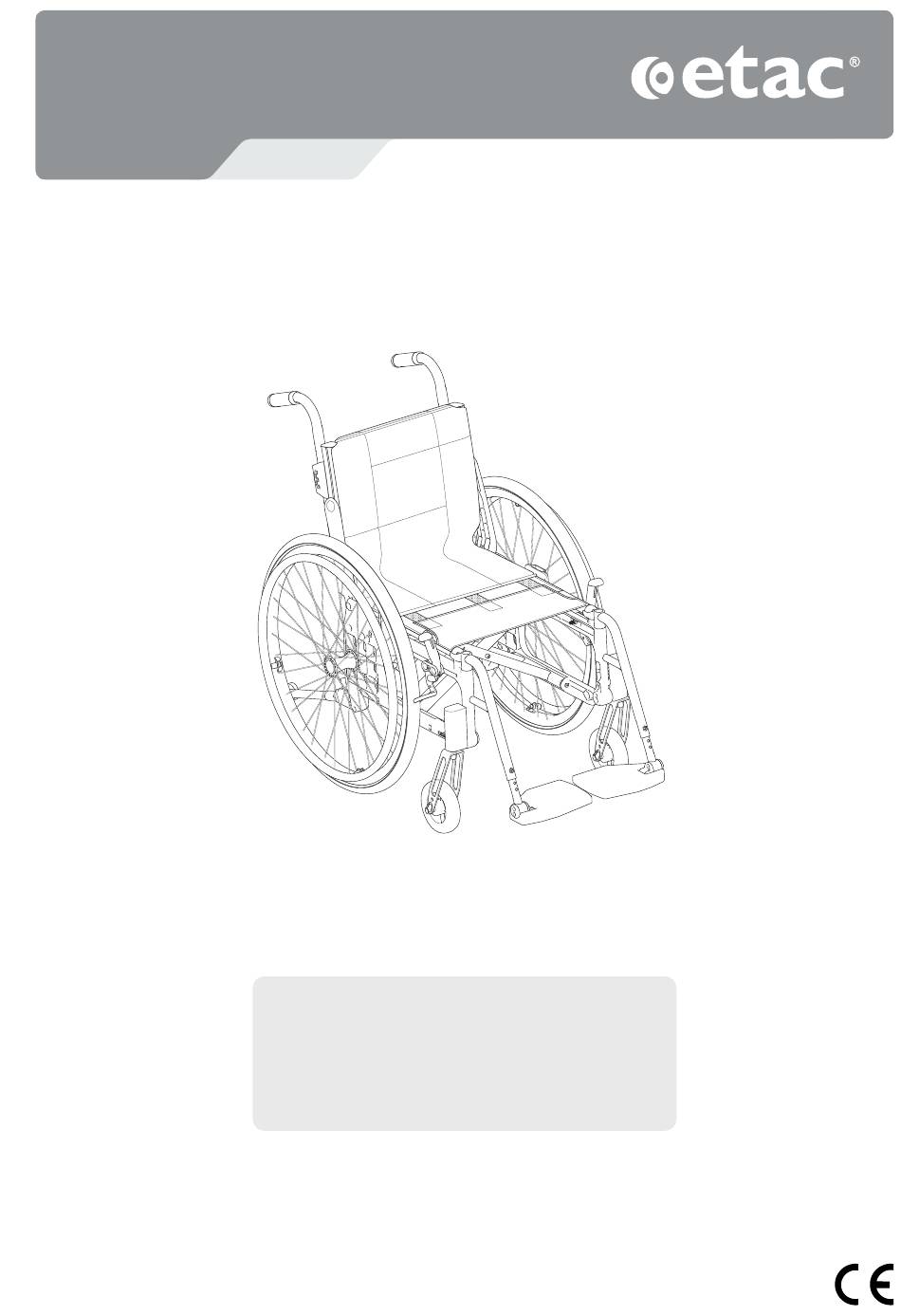

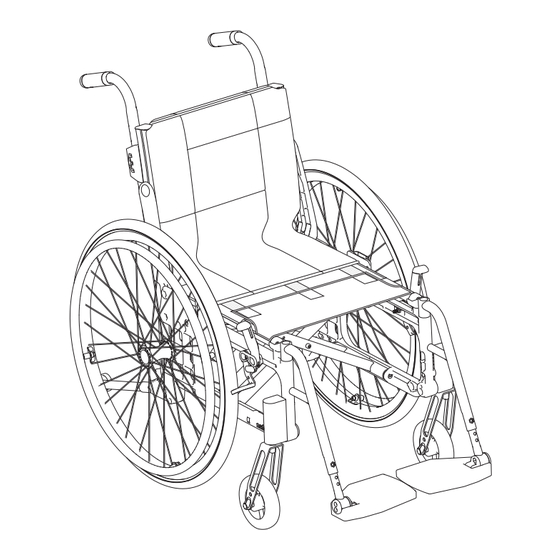

- Seite 1 Etac Cross 5 Handbuch Deutsch 75191V 21-06-14 Etac Cross 5 Etac Cross 5 XL Etac Cross 5 Active...
-
Seite 2: Inhaltsverzeichnis
Beckengurt ...............43 Tabelle für Sitzhöhe hinten ..........17 Kopfstütze ................44 Trommelbremse ..............18 Bedienungsanleitung 11. Technische Daten Etac Cross 5, Etac Cross 5 XL ..........45 ................. 19 - 30 Symbole und Warnhinweise ..........20 12. Pflege und Wartung Transport in Fahrzeugen ............21 Bezug ................46 Handhabung ............. -
Seite 3: Verwendungszweck
Gilt für Modell Standard Beschreibung: Vorgesehener Benutzer: Etac Cross 5 und Etac Cross 5XL (im Folgenden als „das Das Produkt ist für Benutzer mit körperlichen Behinderungen Produkt“ bezeichnet) sind manuelle Rollstühle mit Kreuzfaltung. gedacht. Es kann ohne Begleiter verwendet werden, wenn der Das Produkt ist durch seine vielen Einstellungen und konfigu- Benutzer die Funktionen versteht und selbstständig den Antrieb... -
Seite 4: Beschreibung
Etac / Cross 5 / www.etac.com 2. Beschreibung 1. Schiebegriffe 12. Rückenlehnenbezug 2. Arretierung, Schiebegriffe 13. Antriebsrad 3. Rückenlehnenrohr 14. Kreuzrahmen 4. Greifreifen 15. Sitzbezug 5. Benutzerbremse 16. Beinstütze 6. Steckachsennabe 17. Seriennummer 7. Seitlicher Rahmen 18. Arretierung, Fußplatte 8. Vordergabelbefestigung 19. -
Seite 5: Auswahlmöglichkeiten Für Den Rollstuhl
Max. Neigung nach vorn: 2 cm niedriger als hinten (3°) Sitzwinkel Max. Neigung nach hinten: 6 cm höher als hinten (9°) 4 Zoll, Vollgummi (Max. Benutzergewicht: 100 kg) 5 Zoll, Vollgummi (mit Cross 5 XL Max. Benutzergewicht: 135 kg) 6 Zoll, halbpneumatisch Lenkrad 6,5 Zoll, Vollgummi 7”... - Seite 6 Etac / Cross 5 / www.etac.com 3. Auswahlmöglichkeiten für den Rollstuhl Seat depth Kurzer Rahmen 36-42 cm (dreiwinklig 36-49) Sitztiefe Langer Rahmen 42-48 cm (dreiwinklig 42-55) Höhe 30-45 cm Standard Rückenlehne 2 Rückenlehnenwinkel Aufgeweitet -5° - +15° Kurzer Rahmen 36-42 cm. Langer Rahmen 42-48 cm.
- Seite 7 Etac / Cross 5 / www.etac.com 3. Auswahlmöglichkeiten für den Rollstuhl Normaler Kniewinkel Beinstützen, Enger Winkel arretierbar Enger Winkel, kurz Winkelverstellbar mit hochklappbarer Wadenstüt- ze ab einer Sitzbreite von 40 cm Beinstützen, Winkelverstellbar mit Kissenhalterung und gepol- einstellbarer sterter, hochklappbarer Wadenstütze...
-
Seite 8: Zubehör
Eine verriegelte Armstütze ist nicht abnehmbar. Die Höhe Armstütze kann jedoch frei eingestellt werden. Höhenverstellbar oder mit fester Höhe (nicht mit telesko- Klappbare Armlehne pischem Kippschutz – Verwenden Sie den Kippschutz für Etac Cross 5 Active, Art Nr 25177) Seitenschutz Schwarz Spritzschutz Rechts und links Oberschenkelstütze... - Seite 9 Etac / Cross 5 / www.etac.com 4. Zubehör Oberschenkelstütze Mit weichem Polster Zur Verlängerung von Greifreifen, Bremse und Armlehnen Verbreiterungsset um 5 mm auf jeder Seite Tisch Transparent, für lange Armlehnen geeignet Transparent, Breite 35 - 50 cm. Für lange und kurze Arm-...
- Seite 10 Etac / Cross 5 / www.etac.com 4. Zubehör Verlängerte Fußplatte Für alle Fußplatten, für Sitzbreite von 40 - 55 cm Zweiteilig, mit Schnappschloss, Befestigungspunkte am Beckengurt Rollstuhlrahmen Gurt Mit Schnappschloss Höhen-, tiefen- und winkelverstellbar. Kopfstütze Mit Seitenstützen. Höhen-, tiefen- und winkelverstellbar.
- Seite 11 Teleskopisch, klappbar, höhen-, längen- und winkelver- Kippschutz stellbar (nicht mit klappbare Armlehne) Kippschutz Für Etac Cross 5 Active Sitzhöhe 37-55 cm Kippschutz Aluminium Für Etac Cross 5 Active Sitzhöhe 34-37 cm Stockhalter Zweiteilig, der elastische Teil wird am Stock befestigt Infusionsständer...
-
Seite 12: Sitzeinstellungen
Etac / Cross 5 / www.etac.com 5. Sitzeinstellungen Sitzhöhe vorn Die Sitzhöhe vorn kann wie folgt eingestellt werden: - Über die Vordergabelbefestigung, höhen- und winkelverstellbar - Durch Änderung der Lenkradposition - Durch Austausch der Vordergabeln - Durch Austausch der Lenkräder Es besteht Kippgefahr: Stets die Kippschutzeinstel- lungen überprüfen. -
Seite 13: Sitzhöheneinstellung Vorn Durch Austausch Der Lenkräder/Vordergabeln
Fuß des Benutzers oder an die Beinstütze anschlägt. Für das Lenkrad 8 x 2” ist die Lenkradgabel Transit zu verwenden (ergibt eine Sitzhöhe von 47 bis 51 cm). *** Mit Cross 5 XL Max. Benutzergewicht: 135 kg. -
Seite 14: Vordergabelmontage
Etac / Cross 5 / www.etac.com 5. Sitzeinstellungen Vordergabelmontage - Abdeckkappe (A) abnehmen und Sicherungsmutter (B) lösen. Vordergabel herausnehmen und konische Federscheibe (C) und Lager auf neue Gabel platzie- ren. 19 mm - Federscheiben und Lager wie abgebildet auf neue Vordergabelbefestigung montieren. -
Seite 15: Sitzhöhe Hinten
Etac / Cross 5 / www.etac.com 5. Sitzeinstellungen Sitzhöhe hinten Die Sitzhöhe hinten kann wie folgt eingestellt wer- den: - Durch Änderung der Antriebsradposition im Rah- - Durch Änderung der Antriebsradposition in der Radsturzscheibe - Austausch der Antriebsräder Es besteht Kippgefahr: Stets die Kippschutzeinstel- lungen überprüfen. - Seite 16 Etac / Cross 5 / www.etac.com 5. Sitzeinstellungen Bei der Montage sicherstellen, dass die Antriebs- radachse richtig eingestellt ist. Der Knopf der Steckachse muss deutlich spürbar herausfedern. Montage in Pos. G1 & G2 24 mm 17 mm Montage 0° Camber...
-
Seite 17: Tabelle Für Sitzhöhe Hinten
Etac / Cross 5 / www.etac.com 5. Sitzeinstellungen Tabelle für Sitzhöhe hinten Antriebsradposition, Höhe Sitzhöhe Abstand 20” 46 cm 4,5 cm 22” 48,5 cm 7,0 cm 24” 51 cm 9,5 cm 26” 53 cm 12 cm 20” 44 cm 6,5 cm 22”... -
Seite 18: Trommelbremse
Etac / Cross 5 / www.etac.com 5. Sitzeinstellungen Trommelbremse E1 E2 E3 E4 E5 E6 E6 E5 E4 E3 E2 E1 D1 D2 D3 D4 D5 D6 D6 D5 D4 D3 D2 D1 C1 C2 C3 C4 C5 C6 C6 C5... -
Seite 19: Bedienungsanleitung
Etac / Cross 5 / www.etac.com Bedienungsanleitung 75191U 21-06-14 Dieser Teil des Handbuchs (Bedienungsan- leitung) sollte herausgenommen und stets im Rollstuhl aufbewahrt werden, da er wichtige Informationen für den Benutzer enthält. Etac Cross 5 Etac Cross 5 XL Etac Cross 5 Active... -
Seite 20: Symbole Und Warnhinweise
Etac / Cross 5 / www.etac.com Bedienungsanleitung Inhalt Bedienungsanleitung Symbole und Warnhinweise ..........20 Transport in Fahrzeugen ............21 Zusammen- und Auseinanderklappen .......22 Einstellungen Sitzkomfort ..........23 Rückenlehnenbezug .............23 Sitzkissen ..............23 Rückenlehnenpolsterung ..........23 Rückenlehnenwinkel .............23 Fußplatten ..............24 Waden-/Fersenband ............24 Armlehnen ..............24 Fahrtechnik, Manövrieren ........26 - 29 Wartung und Fehleranalyse ..........30... -
Seite 21: Transport In Fahrzeugen
Es sollte eine Querstange oder eine Kopfstützenbefes- Verankerung tigung 3A verwendet werden (Cross 5) • Es müssen die hinteren Verankerungspunkte benutzt • Die Querstange muss benutzt werden (Cross 5 XL). werden. • Antriebsräder müssen Greifreifen besitzen. • Die Anschnallvorrichtung darf nicht durch die Räder oder um die Rückenlehnenrohre geführt werden. -
Seite 22: Auseinanderklappen
Etac / Cross 5 / www.etac.com Bedienungsanleitung Handhabung Auseinanderklappen • Das eine Sitzrohr mit der ganzen Hand auf dem Sitz nach unten drücken. • Beim Auseinanderklappen nicht das Sitzrohr umfassen, da Klemmgefahr besteht. • Fußplatten herunterklappen. Zusammenklappen • Den eventuell vorhandenen Schiebebügel und/oder die Querstange abmontieren bzw. -
Seite 23: Beinstütze
Etac / Cross 5 / www.etac.com Bedienungsanleitung Beinstütze Für das Anheben eines Rollstuhls ohne arretierbare Beinstützen gilt: Die Beinstützen unter den Sitz Die Beinstützen können ggf. entfernt/zur Seite geklappt klappen (oder entfernen) und dann den Rollstuhl werden. Bei arretierbaren Beinstützen erfolgt dies durch am Gestell hochheben (vorne oder hinten). -
Seite 24: Einstellungen Sitzkomfort
Etac / Cross 5 / www.etac.com Bedienungsanleitung Einstellungen Sitzkomfort Sitzkomfort Sitzkissen unterschiedliche Druckverteilungseigenschaften. Die Einstellung der Rückenlehne setzt sich aus einer Kom- Ein guter Sitzkomfort hängt von den Bedürfnissen und bination von Winkeln, Höhenmaßen und Körperform den Möglichkeiten des jeweiligen Individuums ab. Die folgenden allgemeinen Richtlinien geben einen Überblick... -
Seite 25: Fußplatten
Etac / Cross 5 / www.etac.com Bedienungsanleitung Einstellungen Sitzkomfort Fußplatten Sich niemals auf die Fußplatten Die Höhe so einstellen, dass die Füße gestützt werden stellen, es besteht Kippgefahr! und die Oberschenkel am Polster anliegen. Bei der Verwendung im Freien sollten die Fußplatten eine Bodenfreiheit von 4 –... -
Seite 26: Rollstuhl Anheben
Etac / Cross 5 / www.etac.com Bedienungsanleitung Fahrtechnik, Manövrieren Parken Drehen Sie die Lenkrollen nach vorne und betätigen Sie die Bremsen. Parken Sie nie an einem Hang mit dem Rollstuhlfahrer im Rollstuhl. Überführen in den bzw. aus dem Rollstuhl Niemals auf den Fußplatten stehen, es... -
Seite 27: Benutzer, Die Vorwärts Hochfahren
Etac / Cross 5 / www.etac.com Bedienungsanleitung Die folgenden Abbildungen zeigen Fahrtechniken und das Überwinden von Hindernissen wie Schwellen oder Bordsteine. Benutzer, die vorwärts hochfahren Diese Technik wird ausschließlich erfahrenen Rollstuhlbenutzern empfohlen. – Achten Sie darauf, dass der Kippschutz deaktiviert ist. -
Seite 28: Helfer, Die Vorwärts Hochschieben
Etac / Cross 5 / www.etac.com Bedienungsanleitung Helfer, die vorwärts hochschieben – Achten Sie darauf, dass der Kippschutz deaktiviert ist. Aktivieren Sie danach den Kippschutz wieder! Helfer, die rückwärts hochschieben – Achten Sie darauf, dass der Kippschutz deaktiviert ist. Aktivieren Sie danach den Kippschutz wieder! Helfer, die vorwärts herunterschieben... -
Seite 29: Steigung Hoch-/Hinabfahren
Etac / Cross 5 / www.etac.com Bedienungsanleitung Treppen hinaufbewegen Wir empfehlen, dass immer zwei Helfer diesen Transfer gemeinsam durchführen. Eine Person – Achten Sie darauf, dass der Kippschutz deak- sollte hinten sein und die Schiebegriffe halten; die tiviert ist. Niemals auf Rolltreppen fahren, selbst andere Person sollte vorne sein und den Rahmen wenn Hilfe vorhanden ist. -
Seite 30: Fehlersuche: Übersicht
Etac / Cross 5 / www.etac.com Bedienungsanleitung Wartung Antriebsräder: Bei Bedarf die Steckachsen reinigen. Bezug: Wäsche, siehe Pflegehinweise am Bezug. Reifendruck: Reifendruck überprüfen (monatlich). Bei Problemen bitte einen Fachhändler oder den Kunden- dienst kontaktieren. Lenkräder: Bei Bedarf die Lenkradachsen reinigen. -
Seite 31: Sitzeinstellungen (Fortsetzung)
Etac / Cross 5 / www.etac.com 5. Sitzeinstellungen Sitzwinkel Der Sitzwinkel ergibt sich aus dem Unterschied zwi- schen der Sitzhöhe vorn und hinten. Es besteht Kippgefahr: Stets die Kippschutzeinstel- lungen überprüfen. Für die Änderung des Sitzwinkels gilt Folgendes: - Winkel der Vordergabelbefestigung einstellen - Rückenlehnenwinkel überprüfen... -
Seite 32: Einstellungen Rückenlehne 3A
Etac / Cross 5 / www.etac.com 6. Einstellungen Rückenlehne 3A Einstellung Rückenlehnenwinkel 1. Mutter lösen. 3. Mutter wieder anziehen. 2. Rückenlehnenwinkel einstellen. Mithilfe der Positions- Es besteht Kippgefahr: Stets die Kippschutzeinstellungen markierungen kann die Rückenlehne auf beiden Seiten überprüfen. gleich eingestellt werden. -
Seite 33: Rückenlehnenhöhe Und Lumbalknick
Etac / Cross 5 / www.etac.com 6. Einstellungen Rückenlehne 3A Rückenlehnenhöhe und Lumbalknick 1. Stellschrauben (A) um max. 1 Drehung lösen. 4. Stellschrauben mit 6 Nm anziehen. 2. Rückenlehnenhöhe mithilfe von Skala und Markierung Es besteht Kippgefahr: Stets die Kippschutzeinstellungen an der unteren Rückenlehnenstange einstellen. Stell- überprüfen. -
Seite 34: Sitztiefe Mithilfe Von Lumbalknick
Etac / Cross 5 / www.etac.com 6. Einstellungen Rückenlehne 3A Sitztiefe mithilfe von Lumbalknick Die Sitztiefe kann verlängert werden, indem der Rük- 3. Ggf. Sitzverlängerung montieren (Zubehör). kenlehnenwinkel (Hüfte) und dann der Lumbalknick Es besteht Kippgefahr: Stets die Kippschutzeinstel- vergrößert werden. -
Seite 35: Einstellungen Rückenlehne 2
Etac / Cross 5 / www.etac.com 7. Einstellungen Rückenlehne 2 Rückenlehnenhöhe Die Rückenlehnenhöhe ist stufenlos verstellbar (siehe Abschnitt „Auswahlmöglichkeiten für den Rollstuhl“) Zum Verstellen die Schrauben (A) mit 2-3 Umdre- hungen lösen. Darauf achten, daß beide Seiten die- selbe Höhe haben, dies anhand der Anzeige (B) auf 5 mm der Rückseite des Rückenrohres überprüfen. -
Seite 36: Einstellungen Rückenlehne 2B
Etac / Cross 5 / www.etac.com 8. Einstellungen Rückenlehne 2B Rückenlehnenhöhe Die Rückenlehnenhöhe ist verstellbar (siehe Abschnitt „Auswahlmöglichkeiten für den Rollstuhl“) . Zum Verstellen die Schrauben lösen. Schrauben wieder festziehen. 5 mm Es besteht Kippgefahr: Stets die Kippschutzeinstellungen überprüfen. Rückenlehnenwinkel Der Winkel ist stufenlos einstellbar (siehe Abschnitt „Auswahlmöglichkeiten für den Rollstuhl“) -
Seite 37: Justierungen
Etac / Cross 5 / www.etac.com 9. Justierungen Einstellung Bremse Die Bremsen sind stufenlos einstellbar. 5. Sicherstellen, dass die Mutter auf der Innenseite 1. Schrauben um einige Umdrehungen lösen. blockiert. 2. Bremse in die richtige Position bringen. Die Bremswirkung ist vom Reifendruck abhängig. -
Seite 38: Einstellung Bremsblock
Etac / Cross 5 / www.etac.com 9. Justierungen Einstellung Bremsblock 5 mm Beinstütze, stufenlos winkelverstellbar Sich niemals auf die Beinstützen stellen, da dadurch der Rollstuhl umkippen kann! Zum Hoch- heben des Rollstuhls die Beinstützen unter den Sitz klappen oder entfernen und den Rollstuhl am Gestell (vorne oder hinten) hochheben. -
Seite 39: Amputationsbeinstütze
Etac / Cross 5 / www.etac.com 9. Justierungen Amputationsbeinstütze Sich niemals auf eine Amputationsstütze setzen oder stellen. Zum Hochheben des Rollstuhls die Amputationsstützen entfernen, die Beinstützen unter den Sitz klappen (oder entfernen) und den 4 mm 6 mm Rollstuhl am Gestell (vorne oder hinten) hochhe- ben. -
Seite 40: Sturzwinkel
Etac / Cross 5 / www.etac.com 9. Justierungen Sturzwinkel Der Sturzwinkel kann durch Austausch der Feder- Bei der Montage sicherstellen, dass die Antriebs- scheiben, die zwischen Nabenhülse und Mutter radachse richtig eingestellt ist. Der Schnellkupp- montiert sind, geändert werden. Siehe Abschnitt lungsknopf muss deutlich spürbar herausfedern. -
Seite 41: Greifreifen
Etac / Cross 5 / www.etac.com 9. Justierungen Greifreifen Die Art und Weise, wie der Benutzer die Greifreifen Es ist darauf zu achten, dass beim Durchfahren benutzt, hängt vom Material der Greifreifen und enger Passagen das Risiko für eine Verletzung der ihrem Abstand zum Rad ab. -
Seite 42: Zubehör - Einstellung, Handhabung
Etac / Cross 5 / www.etac.com 10. Zubehör - Einstellung, Handhabung Bei Lieferung von Etac liegen allen Zubehörteilen Montageanleitungen bei. Die Anleitungen sind auch auf unserer Homepage www.etac.de zu finden. Sitzkissen und Sitzkeil Das Sitzkissen ist bei Lieferung 56 cm lang und wird vorn oder hinten auf die eingestellte Sitztiefe zuge- schnitten. -
Seite 43: Armlehne, Klappbar, Höhenverstellbar
Etac / Cross 5 / www.etac.com 10. Zubehör - Einstellung, Handhabung Armlehne, klappbar, höhenverstellbar Die klappbare Armlehne ist in zwei Versionen erhält- Diese Armlehnen sind nicht mit dem Stockhalter oder lich: Höhenverstellbar oder fest installiert. Sie wird auf mit Antriebsrädern in der Größe 24 Zoll, 22 Zoll oder das Rollstuhlgestell montiert und kann durch Drük-... -
Seite 44: Kopfstützenhalterung
Etac / Cross 5 / www.etac.com 10. Zubehör - Einstellung, Handhabung Kopfstütze Die Kopfstütze wird auf den Schiebebügel (Zubehör) oder auf eine separate Kopfstützenhalterung mon- tiert. Sie ist sowohl höhen-, tiefen- und winkelverstell- bar als auch abnehmbar. Vor dem Einstellen der Kopfstütze sicherstellen, dass sich der Benutzer in einer guten und sicheren Sitzposition befindet. -
Seite 45: Technische Daten
Etac / Cross 5 / www.etac.com 11. Technische Daten Produktnr. Sitztiefe von Rük- Gewicht mit An- Max. Rollstuhltyp Gesamtbreite Cross 5 kenlehnenrohr** triebsrad*** Benutzergewicht 35 cm kurz 13123001 56,0 cm 36-42 cm 15,0 kg 135 kg 35 cm lang 13123002... -
Seite 46: Pflege Und Wartung
Etac / Cross 5 / www.etac.com 12. Pflege und Wartung Bezug Der Bezug besteht aus einem zweilagigen Polyesterge- Der Rückenlehnenbezug lässt sich abnehmen, indem webe. Der Sitzbezug ist an längs verlaufenden Nuten in die Endabschlüsse abgeschraubt werden und kann dann den Sitzrohren befestigt und lässt sich leicht vom Fahrge-... -
Seite 47: Tests Und Garantieleistungen
Etac / Cross 5 / www.etac.com 13. Tests und Garantieleistungen CE-Kennzeichnung, Tests: Folgende Oberflächenbehandlungsverfahren wurden Dieses Produkt entspricht den Anforderungen der Verordnung eingesetzt: (EU) 2017/745 über Medizinprodukte. Lackierte Flächen = Polyester-Pulverbeschichtung oder ED- Beschichtung Das Produkt wurde getestet und erfüllt die Anforderungen der Unlackierte Aluminiumteile = Eloxalbeschichtung EN 12183, die ISO 8191-2 beinhaltet. - Seite 48 Etac Sverige AB Tel 0371-58 73 00 Etac R82 GmbH Tel 02366-5006-0 Box 203 Fax 0371-58 73 90 Industriestraße 13 Fax 02366-5006-200 334 24 Anderstorp info@etac.se 45699 Herten info@etac.de Sweden www.etac.se Germany www.etac.de Etac AB (export) Tel 46 371-58 73 30 Etac R82 B.V.
