6.
Füllen Sie die Schläuche nach dem Einbau wieder mit Probe, Standard oder Reiniger (SER-
VICE).
7.
Führen Sie eine F-Offset-Messung (KONFIGURIEREN) und eine Kalibrierung durch ("Kalibrie-
rung").
Achtung!
Sichern Sie, dass Sie die neuen Pumpenschläuche an den richtigen Anschlüssen am T-Schlauchver-
binder anschließen!
Die Bestellnummern der Pumpenschläuche entnehmen Sie bitte dem Kapitel
"Störungsbehebung/Ersatzteile".
7.4
Austausch der Ventilschläuche
Zum Austausch der Schläuche gehen Sie wie folgt vor:
1.
Spülen Sie die alten Schläuche zunächst mit Wasser und dann mit Luft, um sie zu leeren (s.
SERVICE).
2.
Entfernen Sie die Schläuche aus den Ventilen:
a. Die vorderen Schläuche können Sie direkt abziehen, da die Ventile im stromlosen Zustand
offen sind
b. Drücken Sie zum Entfernen der hinteren Schläuche den schwarzen Taster am Ventil und
nehmen Sie die Schläuche ab.
3.
Gehen Sie zum Einbau der neuen Schläuche in umgekehrter Reihenfolge vor.
Achten Sie darauf, dass Sie die Schläuche korrekt verbinden ( → Abb. 17).
4.
Füllen Sie die Schläuche nach dem Einbau wieder mit Probe, Standard oder Reiniger (SER-
VICE).
5.
Führen Sie eine F-Offset-Messung (KONFIGURIEREN) und eine Kalibrierung durch ("Kalibrie-
rung").
1
2

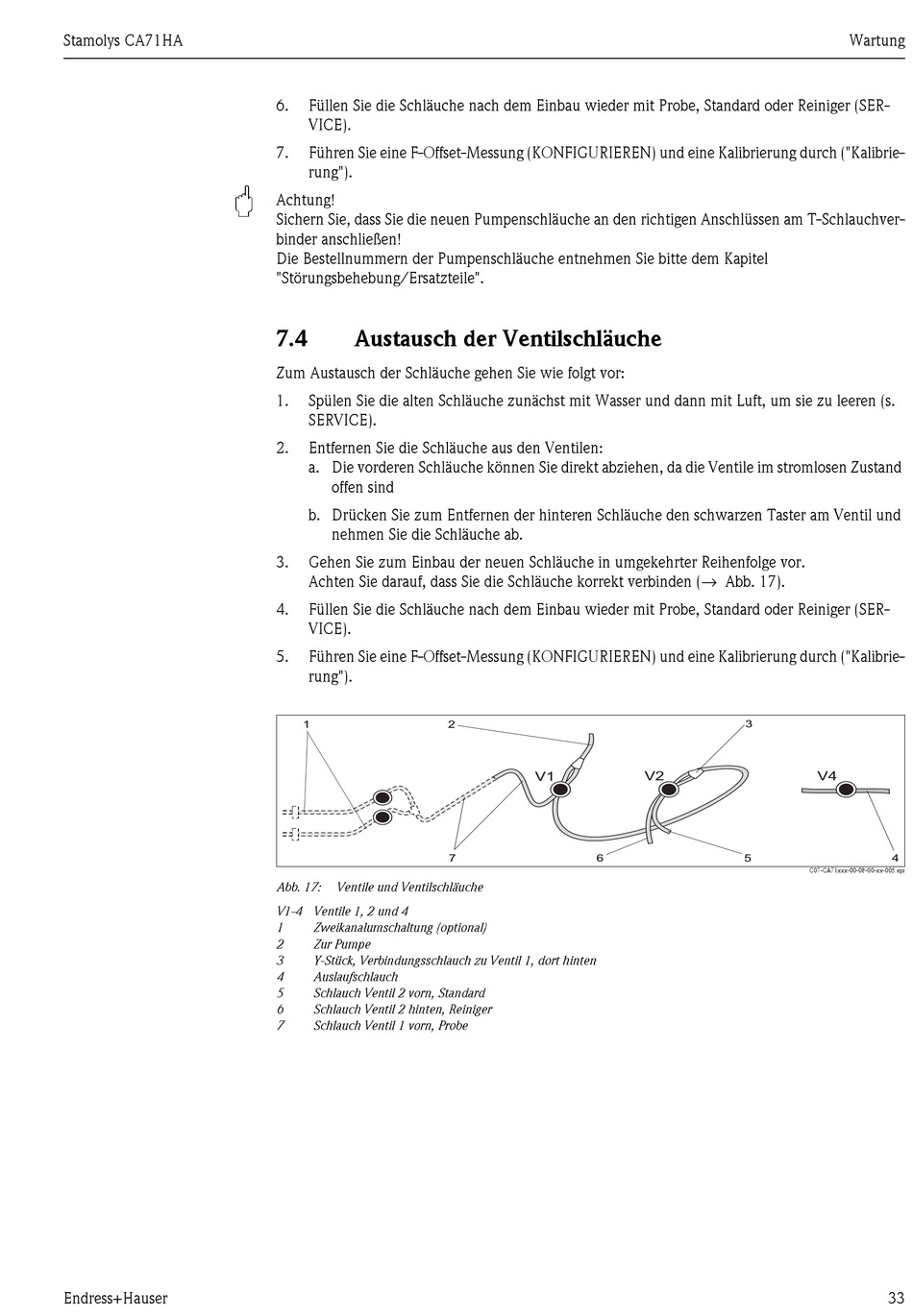

Abb. 17:
Ventile und Ventilschläuche
V1-4 Ventile 1, 2 und 4
1
Zweikanalumschaltung (optional)
2
Zur Pumpe
3
Y-Stück, Verbindungsschlauch zu Ventil 1, dort hinten
4
Auslaufschlauch
5
Schlauch Ventil 2 vorn, Standard
6
Schlauch Ventil 2 hinten, Reiniger
7
Schlauch Ventil 1 vorn, Probe
V1
7
6
3
V2
V4
5
C07-CA71xxx-00-08-00-xx-005.eps
Wartung
4
33
