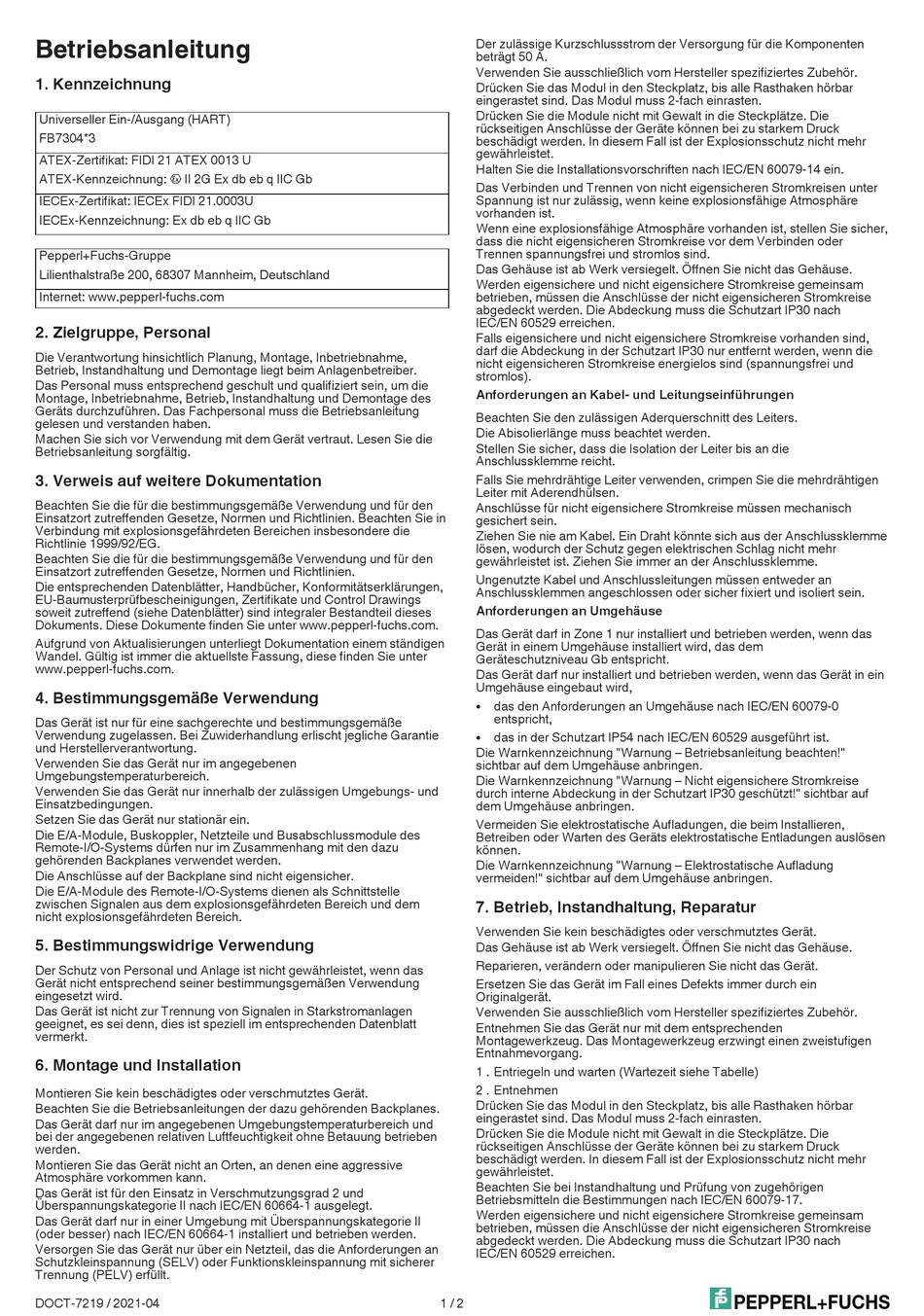

Pepperl+Fuchs FB7304 3-Serie Betriebsanleitung

Betriebsanleitung
1. Kennzeichnung
Universeller Ein-/Ausgang (HART)
FB7304*3
ATEX-Zertifikat: FIDI 21 ATEX 0013 U
ATEX-Kennzeichnung: 1 II 2G Ex db eb q IIC Gb
IECEx-Zertifikat: IECEx FIDI 21.0003U
IECEx-Kennzeichnung: Ex db eb q IIC Gb
Pepperl+Fuchs-Gruppe
Lilienthalstraße 200, 68307 Mannheim, Deutschland
Internet: www.pepperl-fuchs.com
2. Zielgruppe, Personal
Die Verantwortung hinsichtlich Planung, Montage, Inbetriebnahme,
Betrieb, Instandhaltung und Demontage liegt beim Anlagenbetreiber.
Das Personal muss entsprechend geschult und qualifiziert sein, um die
Montage, Inbetriebnahme, Betrieb, Instandhaltung und Demontage des
Geräts durchzuführen. Das Fachpersonal muss die Betriebsanleitung
gelesen und verstanden haben.
Machen Sie sich vor Verwendung mit dem Gerät vertraut. Lesen Sie die
Betriebsanleitung sorgfältig.
3. Verweis auf weitere Dokumentation
Beachten Sie die für die bestimmungsgemäße Verwendung und für den
Einsatzort zutreffenden Gesetze, Normen und Richtlinien. Beachten Sie in
Verbindung mit explosionsgefährdeten Bereichen insbesondere die
Richtlinie 1999/92/EG.
Beachten Sie die für die bestimmungsgemäße Verwendung und für den
Einsatzort zutreffenden Gesetze, Normen und Richtlinien.
Die entsprechenden Datenblätter, Handbücher, Konformitätserklärungen,
EU-Baumusterprüfbescheinigungen, Zertifikate und Control Drawings
soweit zutreffend (siehe Datenblätter) sind integraler Bestandteil dieses
Dokuments. Diese Dokumente finden Sie unter www.pepperl-fuchs.com.
Aufgrund von Aktualisierungen unterliegt Dokumentation einem ständigen
Wandel. Gültig ist immer die aktuellste Fassung, diese finden Sie unter
www.pepperl-fuchs.com.
4. Bestimmungsgemäße Verwendung
Das Gerät ist nur für eine sachgerechte und bestimmungsgemäße
Verwendung zugelassen. Bei Zuwiderhandlung erlischt jegliche Garantie
und Herstellerverantwortung.
Verwenden Sie das Gerät nur im angegebenen
Umgebungstemperaturbereich.
Verwenden Sie das Gerät nur innerhalb der zulässigen Umgebungs- und
Einsatzbedingungen.
Setzen Sie das Gerät nur stationär ein.
Die E/A-Module, Buskoppler, Netzteile und Busabschlussmodule des
Remote-I/O-Systems dürfen nur im Zusammenhang mit den dazu
gehörenden Backplanes verwendet werden.
Die Anschlüsse auf der Backplane sind nicht eigensicher.
Die E/A-Module des Remote-I/O-Systems dienen als Schnittstelle
zwischen Signalen aus dem explosionsgefährdeten Bereich und dem
nicht explosionsgefährdeten Bereich.
5. Bestimmungswidrige Verwendung
Der Schutz von Personal und Anlage ist nicht gewährleistet, wenn das
Gerät nicht entsprechend seiner bestimmungsgemäßen Verwendung
eingesetzt wird.
Das Gerät ist nicht zur Trennung von Signalen in Starkstromanlagen
geeignet, es sei denn, dies ist speziell im entsprechenden Datenblatt
vermerkt.
6. Montage und Installation
Montieren Sie kein beschädigtes oder verschmutztes Gerät.
Beachten Sie die Betriebsanleitungen der dazu gehörenden Backplanes.
Das Gerät darf nur im angegebenen Umgebungstemperaturbereich und
bei der angegebenen relativen Luftfeuchtigkeit ohne Betauung betrieben
werden.
Montieren Sie das Gerät nicht an Orten, an denen eine aggressive
Atmosphäre vorkommen kann.
Das Gerät ist für den Einsatz in Verschmutzungsgrad 2 und
Überspannungskategorie II nach IEC/EN 60664-1 ausgelegt.
Das Gerät darf nur in einer Umgebung mit Überspannungskategorie II
(oder besser) nach IEC/EN 60664-1 installiert und betrieben werden.
Versorgen Sie das Gerät nur über ein Netzteil, das die Anforderungen an
Schutzkleinspannung (SELV) oder Funktionskleinspannung mit sicherer
Trennung (PELV) erfüllt.
DOCT-7219 / 2021-04
Der zulässige Kurzschlussstrom der Versorgung für die Komponenten
beträgt 50 A.
Verwenden Sie ausschließlich vom Hersteller spezifiziertes Zubehör.
Drücken Sie das Modul in den Steckplatz, bis alle Rasthaken hörbar
eingerastet sind. Das Modul muss 2-fach einrasten.
Drücken Sie die Module nicht mit Gewalt in die Steckplätze. Die
rückseitigen Anschlüsse der Geräte können bei zu starkem Druck
beschädigt werden. In diesem Fall ist der Explosionsschutz nicht mehr
gewährleistet.
Halten Sie die Installationsvorschriften nach IEC/EN 60079-14 ein.
Das Verbinden und Trennen von nicht eigensicheren Stromkreisen unter
Spannung ist nur zulässig, wenn keine explosionsfähige Atmosphäre
vorhanden ist.
Wenn eine explosionsfähige Atmosphäre vorhanden ist, stellen Sie sicher,
dass die nicht eigensicheren Stromkreise vor dem Verbinden oder
Trennen spannungsfrei und stromlos sind.
Das Gehäuse ist ab Werk versiegelt. Öffnen Sie nicht das Gehäuse.
Werden eigensichere und nicht eigensichere Stromkreise gemeinsam
betrieben, müssen die Anschlüsse der nicht eigensicheren Stromkreise
abgedeckt werden. Die Abdeckung muss die Schutzart IP30 nach
IEC/EN 60529 erreichen.
Falls eigensichere und nicht eigensichere Stromkreise vorhanden sind,
darf die Abdeckung in der Schutzart IP30 nur entfernt werden, wenn die
nicht eigensicheren Stromkreise energielos sind (spannungsfrei und
stromlos).
Anforderungen an Kabel- und Leitungseinführungen
Beachten Sie den zulässigen Aderquerschnitt des Leiters.
Die Abisolierlänge muss beachtet werden.
Stellen Sie sicher, dass die Isolation der Leiter bis an die
Anschlussklemme reicht.
Falls Sie mehrdrähtige Leiter verwenden, crimpen Sie die mehrdrähtigen
Leiter mit Aderendhülsen.
Anschlüsse für nicht eigensichere Stromkreise müssen mechanisch
gesichert sein.
Ziehen Sie nie am Kabel. Ein Draht könnte sich aus der Anschlussklemme
lösen, wodurch der Schutz gegen elektrischen Schlag nicht mehr
gewährleistet ist. Ziehen Sie immer an der Anschlussklemme.
Ungenutzte Kabel und Anschlussleitungen müssen entweder an
Anschlussklemmen angeschlossen oder sicher fixiert und isoliert sein.
Anforderungen an Umgehäuse
Das Gerät darf in Zone 1 nur installiert und betrieben werden, wenn das
Gerät in einem Umgehäuse installiert wird, das dem
Geräteschutzniveau Gb entspricht.
Das Gerät darf nur installiert und betrieben werden, wenn das Gerät in ein
Umgehäuse eingebaut wird,
das den Anforderungen an Umgehäuse nach IEC/EN 60079-0
l
entspricht,
das in der Schutzart IP54 nach IEC/EN 60529 ausgeführt ist.
l
Die Warnkennzeichnung "Warnung – Betriebsanleitung beachten!"
sichtbar auf dem Umgehäuse anbringen.
Die Warnkennzeichnung "Warnung – Nicht eigensichere Stromkreise
durch interne Abdeckung in der Schutzart IP30 geschützt!" sichtbar auf
dem Umgehäuse anbringen.
Vermeiden Sie elektrostatische Aufladungen, die beim Installieren,
Betreiben oder Warten des Geräts elektrostatische Entladungen auslösen
können.
Die Warnkennzeichnung "Warnung – Elektrostatische Aufladung
vermeiden!" sichtbar auf dem Umgehäuse anbringen.
7. Betrieb, Instandhaltung, Reparatur
Verwenden Sie kein beschädigtes oder verschmutztes Gerät.
Das Gehäuse ist ab Werk versiegelt. Öffnen Sie nicht das Gehäuse.
Reparieren, verändern oder manipulieren Sie nicht das Gerät.
Ersetzen Sie das Gerät im Fall eines Defekts immer durch ein
Originalgerät.
Verwenden Sie ausschließlich vom Hersteller spezifiziertes Zubehör.
Entnehmen Sie das Gerät nur mit dem entsprechenden
Montagewerkzeug. Das Montagewerkzeug erzwingt einen zweistufigen
Entnahmevorgang.
1 . Entriegeln und warten (Wartezeit siehe Tabelle)
2 . Entnehmen
Drücken Sie das Modul in den Steckplatz, bis alle Rasthaken hörbar
eingerastet sind. Das Modul muss 2-fach einrasten.
Drücken Sie die Module nicht mit Gewalt in die Steckplätze. Die
rückseitigen Anschlüsse der Geräte können bei zu starkem Druck
beschädigt werden. In diesem Fall ist der Explosionsschutz nicht mehr
gewährleistet.
Beachten Sie bei Instandhaltung und Prüfung von zugehörigen
Betriebsmitteln die Bestimmungen nach IEC/EN 60079-17.
Werden eigensichere und nicht eigensichere Stromkreise gemeinsam
betrieben, müssen die Anschlüsse der nicht eigensicheren Stromkreise
abgedeckt werden. Die Abdeckung muss die Schutzart IP30 nach
IEC/EN 60529 erreichen.
