- Das Heizgerät sollte NICHT schwebend in der Luft an einem flexiblen Rohr installiert werden. Wir
empfehlen eine Installation in der Nähe der Whirlpool-Basis, wenn möglich mit einem starren Rohr
(wie oben abgebildet).
- Das Heizgerät kann entweder an der Saug- oder Druckleitung installiert werden. Das Heizgerät
MUSS jedoch so ausgerichtet werden, dass das Wasser zuerst über die internen Heizungssensoren
fließt.
- Wir empfehlen die Installation einer Rohr-Abstandshalterung (die sicher am Whirlpoolboden oder -
rahmen befestigt ist). Ein Rohrsattel sollte dann verwendet werden, um das Rohrsystem an der
Abstandshalterung zu befestigen
- Diese Konstruktion stellt sicher, dass alle Biegungen und Bewegungen, die durch den Wasserfluss
durch das Rohrsystem entstehen, durch den sicheren Punkt, an dem der Sattel angebracht ist,
absorbiert werden, und minimiert das Risiko, dass sich die Makroverbindungen im Laufe der Zeit
lösen.

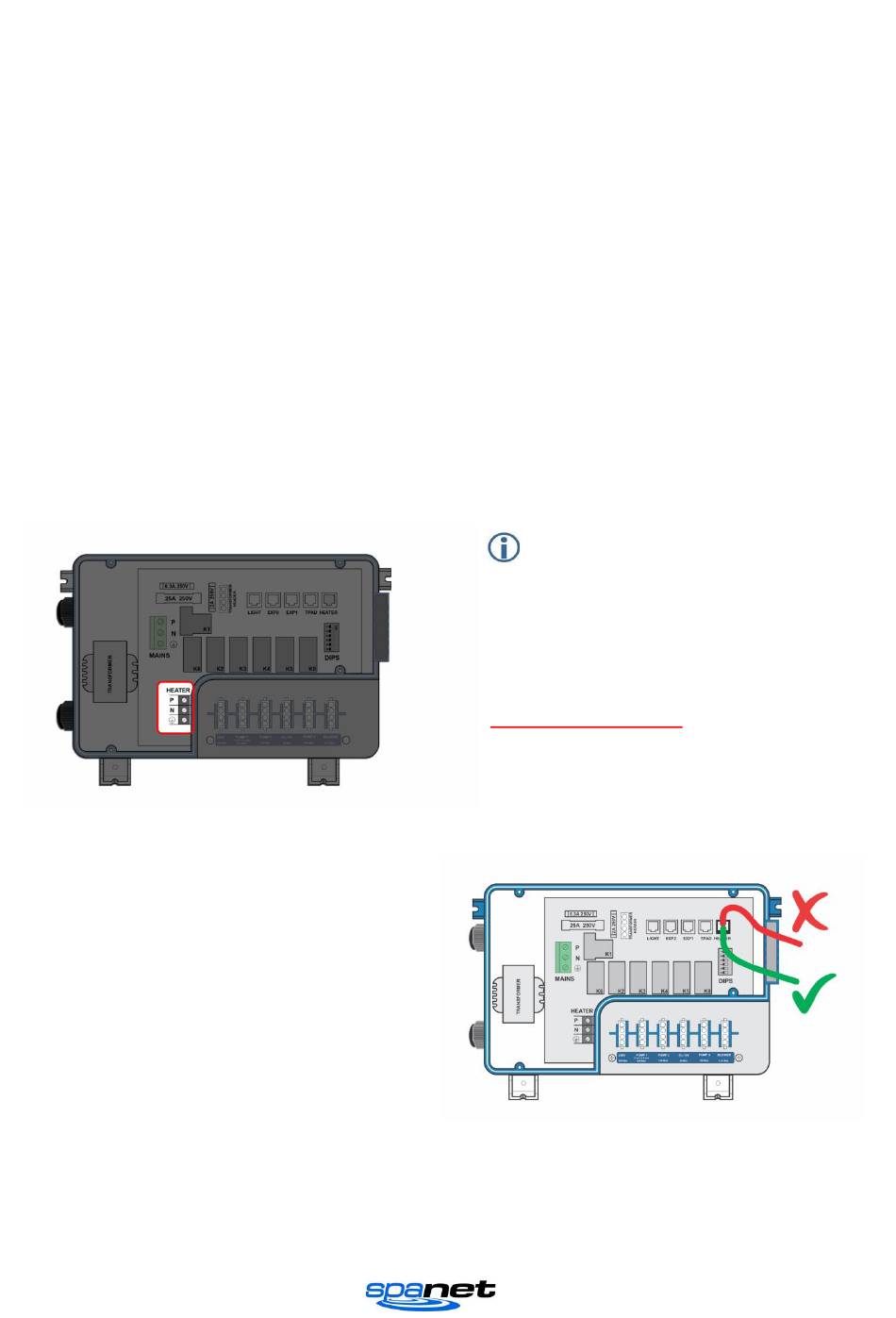

Heizer-Klemmenanschluss

Die 230-V-Stromversorgung der Heizung erfolgt über die Heizungs-Klemmleiste auf der SV-Mini-Platine.
Dies ist ein Hochspannungs- und Hochstromanschluss. Es ist äußerst wichtig, dass beim Anschluss der
Heizdrähte darauf geachtet wird, dass alle Klemmverbindungen und Schrauben fest und sicher sind. Wird
dieser Drahtanschluss nicht sicher ausgeführt, kann dies zu übermäßiger Hitze, Lichtbogenbildung und/oder
einem verbrannten Anschluss oder einer verbrannten Leiterplatte führen. PRODUKTAUSFÄLLE, DIE AUF
EINEN UNZUREICHENDEN ANSCHLUSS AN DER HEIZUNGSKLEMMLEISTE ZURÜCKZUFÜHREN
SIND, WERDEN VON DER SPANET-PRODUKTGARANTIE NICHT ABGEDECKT.

Kabelverlegung des Heizungssensors

Vergewissern Sie sich, dass das Sensorkabel
nach UNTEN verlegt wird, indem Sie eine der
unteren Kabelrillen zur Sicherung verwenden
(siehe grüne Linie an der Seite).
Führen Sie das Sensorkabel NICHT NACH
OBEN, da das Kabel sonst in einem engen
Radius geknickt werden kann.
V.2005
WICHTIGER HINWEIS
Vergewissern Sie sich, dass die Heizdrähte
korrekt an die Klemmenleiste angeschlossen
sind, und stellen Sie sicher, dass die
Klemmenschrauben fest angezogen und
sicher sind.
HINWEIS: Es sollte ein
Handschraubendreher verwendet werden,
um die Heizdrahtverbindungen zu
vervollständigen. Elektro-Schraubendreher
oder Schlagbohrer können die Schrauben
lösen und die Leiterplatte beschädigen.
