ELEKTRISCHE INSTALLATION
•
Alle elektrischen Anschlüsse müssen von einem lizenzierten Elektriker durchgeführt werden und
allen nationalen, staatlichen und lokalen elektrischen Vorschriften entsprechen, die zum Zeitpunkt
der Installation gelten.
•
Das Gerät sollte über einen Fehlerstromschutzschalter (RCD) mit einem Bemessungsfehlerstrom
von höchstens 30 mA versorgt werden.
•
Die Versorgungsleitung muss ein dedizierter Stromkreis sein. Der Installateur sollte bei der
Bestimmung der Größe des Stromkreises die Gesamtlast aller an den SV Mini-Regler
angeschlossenen Geräte berücksichtigen und einen entsprechend dimensionierten Schutzschalter
installieren. Stellen Sie sicher, dass der Schutzschalter für den Motoranlaufstrom ausgelegt ist. Der
maximale Nennstromkreis beträgt 25 A.
•
Der Heizungslastabwurf ist standardmäßig so eingestellt, dass die Heizungslast abfällt und sich
ausschaltet, sobald ein anderes Gerät als Pumpe 1 eingeschaltet wird. Der Installateur muss das
berücksichtigen, wenn die Größe des benötigten Stromkreises bestimmt wird. Der
Heizungslastabwurf kann auf Wunsch angepasst werden. Bitte beziehen Sie sich auf den Abschnitt
„Heizungslastabwurf" auf Seite 18 dieses Handbuchs für weitere Informationen.
Elektrische Spezifikationen:
Modell
Stromstärke
Mini 1 / Mini 2

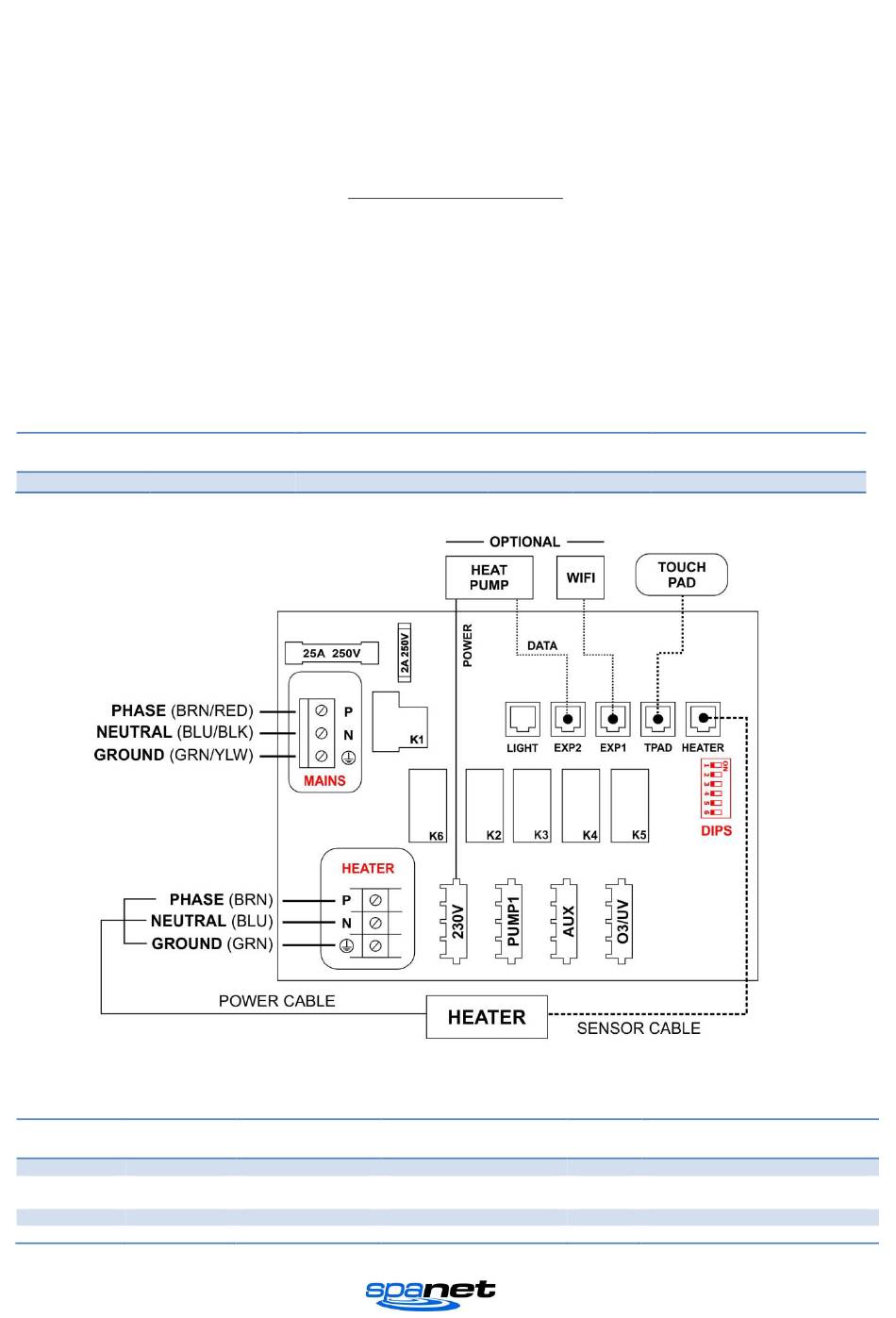

Schaltplan (Mini 1)
Ausgangskennwerte
Modell
Ausgang
SV Mini 1
230 V
Pumpe 1
Zus.
03/UV
V.2005
Max.
Eingangsspannung
25 A
230-240 V AC
Max.
Stromstärke
10 A
10 A
10 A
2 A
Phasen
1
Ausgangsspannung
230-240 V AC
230-240 V AC
230-240 V AC
230-240 V AC
Hz
Heizungsgröße
50/60
1,5 kW / 2,0 kW / 3,0 kW
Hz
Typisches Zubehör
50/60
Wärmepumpe / Stereo
50/60
Kreislauf / Zweistufige oder
Einstufige Pumpe
50/60
Einstufige Pumpe / Luftgebläse
50/60
Ozon / UV-Desinfektionsmittel
Seite | 4
