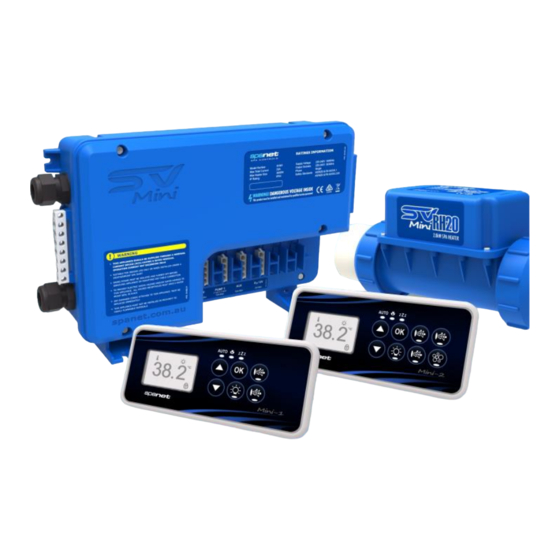

Seite 2: Inhaltsverzeichnis
Vorgeschlagene Sanitärinstallation ....................7 Heizer-Klemmenanschluss ......................8 Kabelverlegung des Heizungssensors ....................8 OBERE PANEELE ..........................9 Schema für SV Mini 1 ........................9 Schema für SV Mini 2 ........................9 LED-Anzeigelampen ........................9 Anzeigemodi ..........................10 EINSTELLUNG VON DATUM/UHRZEIT ..................11 AUTOMATISCHE HEIZUNG / FILTERUNG.................. -
Seite 3: Warnungen
WARNUNGEN Risiko eines Stromschlags • ALLE ELEKTRISCHEN ANSCHLÜSSE MÜSSEN VON EINEM LIZENZIERTEN ELEKTROTECHNIKER DURCHGEFÜHRT WERDEN UND ALLEN NATIONALEN, STAATLICHEN UND ÖRTLICHEN ELEKTRISCHEN VORSCHRIFTEN ENTSPRECHEN, DIE ZUM ZEITPUNKT DER INSTALLATION GELTEN. • Das Gerät sollte über einen Fehlerstromschutzschalter (RCD) mit einem Bemessungsfehlerstrom von höchstens 30 mA versorgt werden. -
Seite 4: Elektrische Installation
1,5 kW / 2,0 kW / 3,0 kW Schaltplan (Mini 1) Ausgangskennwerte Modell Ausgang Max. Ausgangsspannung Typisches Zubehör Stromstärke SV Mini 1 230 V 10 A 230-240 V AC 50/60 Wärmepumpe / Stereo Pumpe 1 10 A 230-240 V AC... -
Seite 5: Schaltplan (Mini 2)
Schaltplan (Mini 2) Ausgangskennwerte Modell Ausgang Max. Ausgangsspannung Typisches Zubehör Stromstärke SV Mini 2 230 V 10 A 230-240 V AC 50/60 Wärmepumpe / Stereo Pumpe 1 10 A 230-240 V AC 50/60 Kreislauf / Zweistufige oder Einstufige Pumpe Pumpe 2 10 A 230-240 V AC 50/60... -
Seite 6: Whirlpool-Installation
WHIRLPOOL-INSTALLATION Bodenmontage Der Regler muss vertikal in einer festen Position installiert werden. Wählen Sie eine geeignete Stelle auf der Whirlpool-Basis und befestigen Sie das Whirlpool-Paket fest mit vier (4) Schrauben geeigneter Länge, die mit Unterlegscheiben gesichert sind. Jede Schraube sollte in den geformten Aussparungen der Montagefüße positioniert werden (siehe nebenstehend). -
Seite 7: Heizerinstallation
Wassersensors und der thermischen Abschaltungen zu gewährleisten. HEIZGERÄTE, DIE IN EINER FALSCHEN AUSRICHTUNG INSTALLIERT WERDEN, FALLEN NICHT UNTER DIE SPANET- PRODUKTGARANTIE. Die Heizung kann entweder an die Saug- oder die Druckleitung angeschlossen werden, jedoch sollte das Wasser vom Whirlpool zuerst über die Heizungssensoren fließen, dann sollte das... -
Seite 8: Heizer-Klemmenanschluss
Drahtanschluss nicht sicher ausgeführt, kann dies zu übermäßiger Hitze, Lichtbogenbildung und/oder einem verbrannten Anschluss oder einer verbrannten Leiterplatte führen. PRODUKTAUSFÄLLE, DIE AUF EINEN UNZUREICHENDEN ANSCHLUSS AN DER HEIZUNGSKLEMMLEISTE ZURÜCKZUFÜHREN SIND, WERDEN VON DER SPANET-PRODUKTGARANTIE NICHT ABGEDECKT. WICHTIGER HINWEIS Vergewissern Sie sich, dass die Heizdrähte... -
Seite 9: Obere Paneele
OBERE PANEELE Schema für SV Mini 1 1. AUFWÄRTS- Taste 2. ABWÄRTS-Taste 3. OK-Taste 4. Licht ein/aus 5. Pumpe A 6. Ersatz 7. Auto-Modus-LED 8. Heizer-Ein-LED 9.Schlummerzyklu s-LED ▪ Schema für SV Mini 2 1. AUFWÄRTS-Taste 2. ABWÄRTS-Taste 3. OK-Taste 4. -
Seite 10: Automatikmodus
Die Funktionstasten auf der Oberseite (d. h. Pumpen, Licht und Gebläse) sind mit einer grünen LED ausgestattet, die deutlich anzeigt, ob das Zubehör ein- oder ausgeschaltet ist. Die grüne LED leuchtet, wenn das Zubehör eingeschaltet ist. Zusätzlich haben die oberen Paneele drei rote Anzeige-LEDs, um den Benutzer über den aktuellen Status des Whirlpools zu informieren: AUTOMATIK-MODUS Die LED-Anzeige AUTO leuchtet, wenn sich die Filterpumpe im Automatikmodus befindet. -
Seite 11: Pflege Der Wasserchemie
Ausfall von Produkten oder Komponenten führen. Produkt- oder Bauteilausfälle, die durch eine unsachgemäße Wartung der Wasserchemie verursacht werden, werden NICHT durch die SpaNET -Produktgarantie abgedeckt. Wir empfehlen Ihnen, täglich einen Test der Wasserchemie durchzuführen, um den pH-Wert korrekt in vernünftigen Grenzen zu halten. -
Seite 12: Automatische Heizung / Filterung
3. Die Datums-/Zeituhr verfügt über ein Kondensator-Backup, das das Datum/die Uhrzeit auch bei ausgeschalteter Netzspannung hält. Das Kondensator-Backup hält 8-12 Stunden. Wenn die Stromversorgung länger als diese Zeitspanne unterbrochen bleibt, muss das Datum/die Uhrzeit möglicherweise neu eingestellt werden. AUTOMATISCHE HEIZUNG / FILTERUNG Die SV Mini-Whirlpoolsteuerung wurde mit Blick auf Einfachheit entwickelt. -
Seite 13: Pumpenbetrieb
Filterpumpe (Pumpe 1) verwendet. Bei jedem Drücken einer Pumpentaste wird auf dem Bildschirm vorübergehend der ausgewählte Pumpenzustand angezeigt: EIN, AUS, NIEDRIG, HOCH oder AUTO und kehrt dann in den Standardanzeigemodus zurück. Mögliche Pumpenkonfigurationen und Tastensequenzen sind in den unten stehenden Tabellen aufgeführt: Pumpentasten SV Mini 1 WHIRLPOOL- TASTE DER PUMPE A HILFSTASTE... -
Seite 14: Gebläsebetrieb
HINWEISE: 1. Wenn sie eingeschaltet bleiben, schalten sich die Pumpen automatisch nach einer 30-minütigen Zeitspanne ab dem letzten Tastendruck aus. 2. Wenn Pumpe 1 in Betrieb und die Heizung eingeschaltet ist und die Pumpe ausgeschaltet werden soll, schaltet sich die Pumpe nach einer Verzögerung von 5 Sekunden aus, damit die Heizung abkühlen kann. 3. -
Seite 15: Lichtbetrieb
HINWEISE: 1. Wenn das Gebläse zum ersten Mal eingeschaltet wird, läuft es immer 3-4 Sekunden lang mit maximaler Geschwindigkeit, bevor es auf die zuletzt verwendete Geschwindigkeit wechselt. 2. Wenn es eingeschaltet bleibt, schalten sich das Gebläse automatisch nach einer 30-minütigen Zeitspanne ab dem letzten Tastendruck aus. -
Seite 16: Tastensperrfunktion
erhöhen oder zu verringern. Drücken Sie OK, um die Einstellung zu bestätigen, oder warten Sie die 10 Sekunden Leerlaufzeit ab. HINWEISE: 1. Die Einstellbildschirme für Lichtmodus / Benutzerfarbe / Lichtgeschwindigkeit / Lichthelligkeit werden nur jeweils 10 Sekunden lang angezeigt, wenn die Leuchte(n) zum ersten Mal eingeschaltet werden. Wenn keine Anpassung vorgenommen wird, läuft/laufen die Leuchte(n) mit den zuletzt verwendeten Einstellungen, und der Bildschirm kehrt nach einer Zeitüberschreitung in den Standardanzeigemodus zurück. -
Seite 17: Einrichtungsmenü
EINRICHTUNGSMENÜ Die SV Mini-Regler verfügen über ein Einrichtungsmenü, das die Anpassung der anpassbaren Softwareeinstellungen ermöglicht. Diese Einstellungen müssen nicht oft geändert werden und in den meisten Fällen sind die Standardeinstellungen alles, was benötigt wird; wenn der Whirlpoolbesitzer jedoch Einstellungen anpassen möchte, wird dies über das Einrichtungsmenü erledigt. Um das Einrichtungsmenü... -
Seite 18: D.dis - Standard-Anzeige
W.TMP (Wassertemperatur), S.TMP (Einstelltemperatur) oder TIME (aktueller Tag und Uhrzeit). W-LAN - W-LAN-Einrichtung Dieses Menü ist nur von Nutzen, wenn das optionale SpaNET SmartLINK- oder SmartSTREAM-W-LAN-Modul installiert und mit dem SV Mini verbunden wurde. Dieses Menü hat drei Befehle, die ausgeführt werden können. -
Seite 19: Oem-Konfigurationsmenü
SV Mini-Regler verfügen über ein verstecktes OEM-Konfigurationsmenü, das die Anpassung bestimmter wichtiger Whirlpool- Steuerungseinstellungen ermöglicht. Um das OEM-Konfigurationsmenü auf einem SV Mini 1 aufzurufen, drücken und halten Sie die verborgenen Tasten (durch die rot gepunkteten Kreise an der Seite dargestellt) gleichzeitig, bis das Display L.SHD anzeigt. -
Seite 20: Eprm - Werksseitige Datenzurücksetzung
Installateur / Whirlpool-Benutzer die Möglichkeit gibt, Onboard- Diagnosen und Verlaufsdetails über den Whirlpool-Regler anzuzeigen. Um das Diagnosemenü auf einem SV Mini 1 aufzurufen, drücken und halten Sie die LICHT * + verborgenen Tasten (durch die rot gepunkteten Kreise an der Seite dargestellt) gleichzeitig, bis das Display WARN anzeigt. -
Seite 21: Heizungssteuerung & Schutz
Diagnosemenü-Liste POSITION EINRICHTUNG HINWEISE Maximale (Vmax) und minimale (Vmin) Spannungen, die jemals WARN Warndaten scrollen aufgezeichnet wurden, und die maximalen und minimalen Spannungen der letzten 24 Stunden (Vmax24/Vmin24) Startdatum, das nach 168 Stunden (7 Tagen) kontinuierlicher S.DAT Startdaten scrollen Verwendung aufgezeichnet wird (tt-mm-jj) Software-Version S.VER Installierte Regler-Firmware-Version [ Vx (jj-mm-tt) ]... -
Seite 22: Fehlercodes / Fehlerbehebung
niedriger Temperatursollwert programmiert wurden, wird der SV Mini die Wassertemperatur immer mindestens über 4 C halten. Abtauzyklus (nur bei Wärmepumpenmodellen) In Zeiten niedriger Umgebungstemperaturen können Abtauzyklen erforderlich sein, um ein Einfrieren des Kondensators der Wärmepumpe zu verhindern. Die Umgebungs- und Kondensatortemperatur werden ständig überwacht und die Abtauzyklen werden automatisch aktiviert, wenn bestimmte Bedingungen erfüllt sind. - Seite 23 Prüfen Sie, ob das Sensorkabel beschädigt ist, bringen Sie die Abdeckungen wieder an und testen Sie den Whirlpool erneut. Wenden Sie sich an den Whirlpool-Händler, wenn das Problem nicht behoben ist. ER-3 WASSERANSAUGUNG Problem: Wasseransaugung fehlgeschlagen - Luft im Heizungsrohr erkannt Ursache: Luftschleuse in der Rohrleitung, niedriger Wasserstand, verschmutzte Filterpatronen Lösungen:...
- Seite 24 Kontaktieren Sie Ihren Whirlpool-Händler, wenn das Problem weiterhin besteht Kontakt Spa Net Pty Ltd Einheit 1 103 Mulgrave Road Mulgrave NSW 2756 Australien Telefon: +61 2 4587 7766 Fax: +61 2 4587 8766 www.spanet.com.au Technische Beratung & Service service@spanet.com.au Buchhaltung accounts@spanet.com.au Vertrieb sales@spanet.com.au V.2005 Seite | 24...
