Micropilot S FMR530 4...20 mA HART
Endress+Hauser

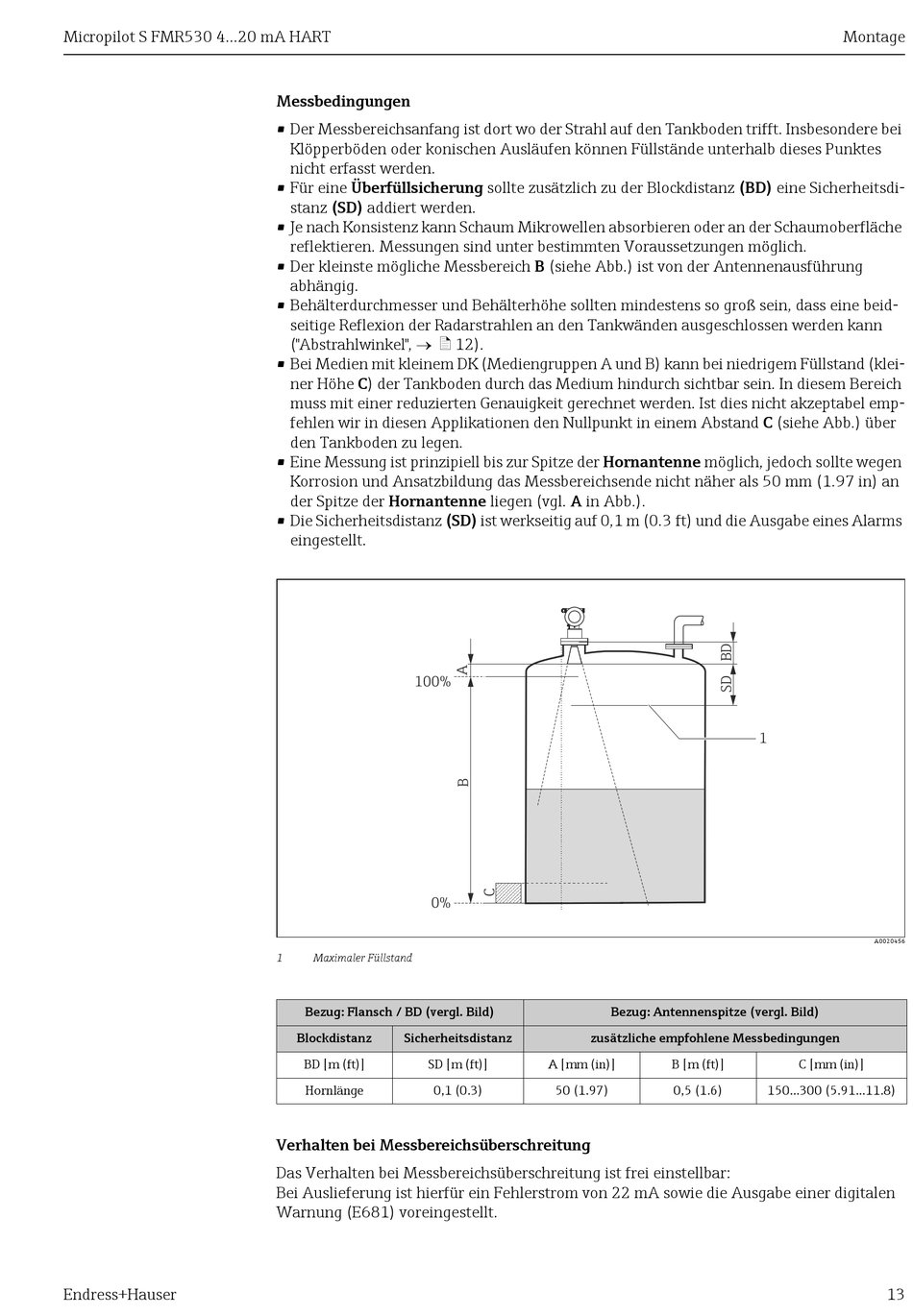

Messbedingungen
• Der Messbereichsanfang ist dort wo der Strahl auf den Tankboden trifft. Insbesondere bei
Klöpperböden oder konischen Ausläufen können Füllstände unterhalb dieses Punktes
nicht erfasst werden.
• Für eine Überfüllsicherung sollte zusätzlich zu der Blockdistanz (BD) eine Sicherheitsdi-
stanz (SD) addiert werden.
• Je nach Konsistenz kann Schaum Mikrowellen absorbieren oder an der Schaumoberfläche
reflektieren. Messungen sind unter bestimmten Voraussetzungen möglich.
• Der kleinste mögliche Messbereich B (siehe Abb.) ist von der Antennenausführung
abhängig.
• Behälterdurchmesser und Behälterhöhe sollten mindestens so groß sein, dass eine beid-
seitige Reflexion der Radarstrahlen an den Tankwänden ausgeschlossen werden kann
("Abstrahlwinkel",  ä 12).
• Bei Medien mit kleinem DK (Mediengruppen A und B) kann bei niedrigem Füllstand (klei-
ner Höhe C) der Tankboden durch das Medium hindurch sichtbar sein. In diesem Bereich
muss mit einer reduzierten Genauigkeit gerechnet werden. Ist dies nicht akzeptabel emp-
fehlen wir in diesen Applikationen den Nullpunkt in einem Abstand C (siehe Abb.) über
den Tankboden zu legen.
• Eine Messung ist prinzipiell bis zur Spitze der Hornantenne möglich, jedoch sollte wegen
Korrosion und Ansatzbildung das Messbereichsende nicht näher als 50 mm (1.97 in) an
der Spitze der Hornantenne liegen (vgl. A in Abb.).
• Die Sicherheitsdistanz (SD) ist werkseitig auf 0,1 m (0.3 ft) und die Ausgabe eines Alarms
eingestellt.
100%
0%
1
Maximaler Füllstand
Bezug: Flansch / BD (vergl. Bild)
Blockdistanz
Sicherheitsdistanz
BD [m (ft)]
SD [m (ft)]
Hornlänge
0,1 (0.3)
Verhalten bei Messbereichsüberschreitung
Das Verhalten bei Messbereichsüberschreitung ist frei einstellbar:
Bei Auslieferung ist hierfür ein Fehlerstrom von 22 mA sowie die Ausgabe einer digitalen
Warnung (E681) voreingestellt.
Bezug: Antennenspitze (vergl. Bild)
zusätzliche empfohlene Messbedingungen
A [mm (in)]
B [m (ft)]
50 (1.97)
0,5 (1.6)
Montage
1
A0020456
C [mm (in)]
150...300 (5.91...11.8)
13
