7
Betrieb

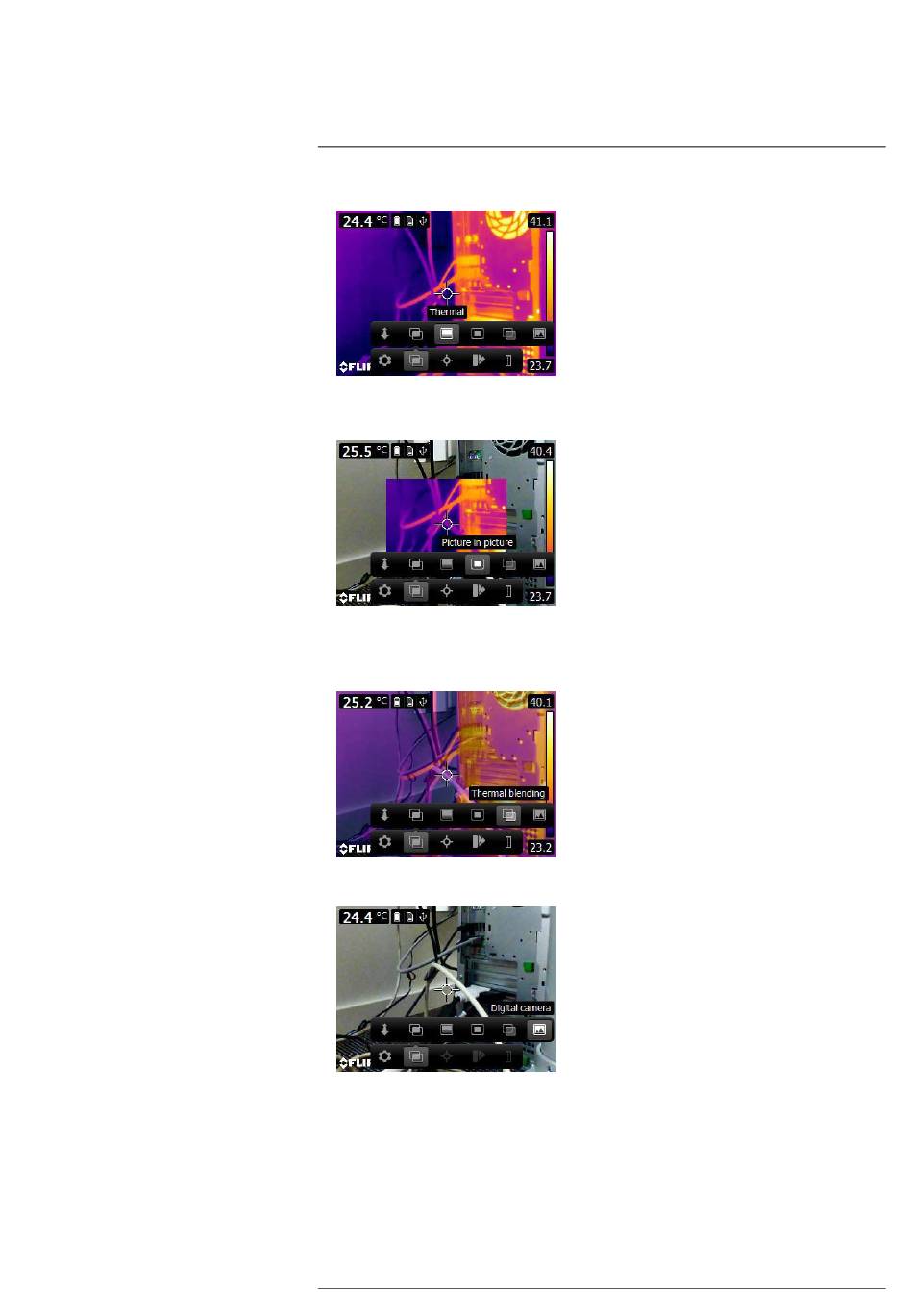

• Infrarot: Die Kamera zeigt ein vollständiges Wärmebild an.
• Picture In Picture: Die Kamera zeigt ein digitales Kamerabild mit einem überlagerten
Infrarotbildrahmen an.
• Thermische Überblendung: Die Kamera zeigt ein ineinander überblendetes Bild an,
das aus einer Mischung von Infrarotpixeln und Digitalfotopixeln besteht. Das Mischni-
veau kann angepasst werden.
• Digitalkamera: Die Kamera zeigt ein digitales Tageslichtbild an.
Um ein gutes Fusionsbild (Modi MSX, Picture-in-picture, Thermische Überblendung) an-
zuzeigen, muss die Kamera Einstellungen zum Kompensieren kleiner Positionsunter-
schiede zwischen dem Objektiv der Digitalkamera und dem Infrarotobjektiv vornehmen.
Zur genauen Bildeinstellung benötigt die Kamera den Ausrichtungsabstand (d. h. den
Abstand zum Objekt).
Gehen Sie folgendermaßen vor:
1. Drücken Sie in der Mitte der Navigationstaste. Daraufhin wird eine Symbolleiste
angezeigt.
