KOMFORT Ultra D 105-A
Das Gerät ist für den Anschluss an ein Wechselstromnetz mit einer
Spannung von 230 V und Frequenz von 50 Hz vorgesehen.
Der elektrische Anschluss erfolgt über isolierte, langlebige, ummantelte und
temperaturbeständige elektrische Leiter (Kabel, Leitungsdrähte) mit einem
Mindestquerschnitt von 0,75 mm
Der angegebene Leiterquerschnitt ist nur ein ungefährer Wert. Bei
der Auswahl des passenden Leiterquerschnitts sind der Leitertyp, die
maximale Temperatur, Isolierung, Länge und Verlegungsart des Leiters zu
berücksichtigen.
Verwenden Sie ausschließlich Kupferleitungen. Eine sichere Erdung der
Anlage ist zu gewährleisten!

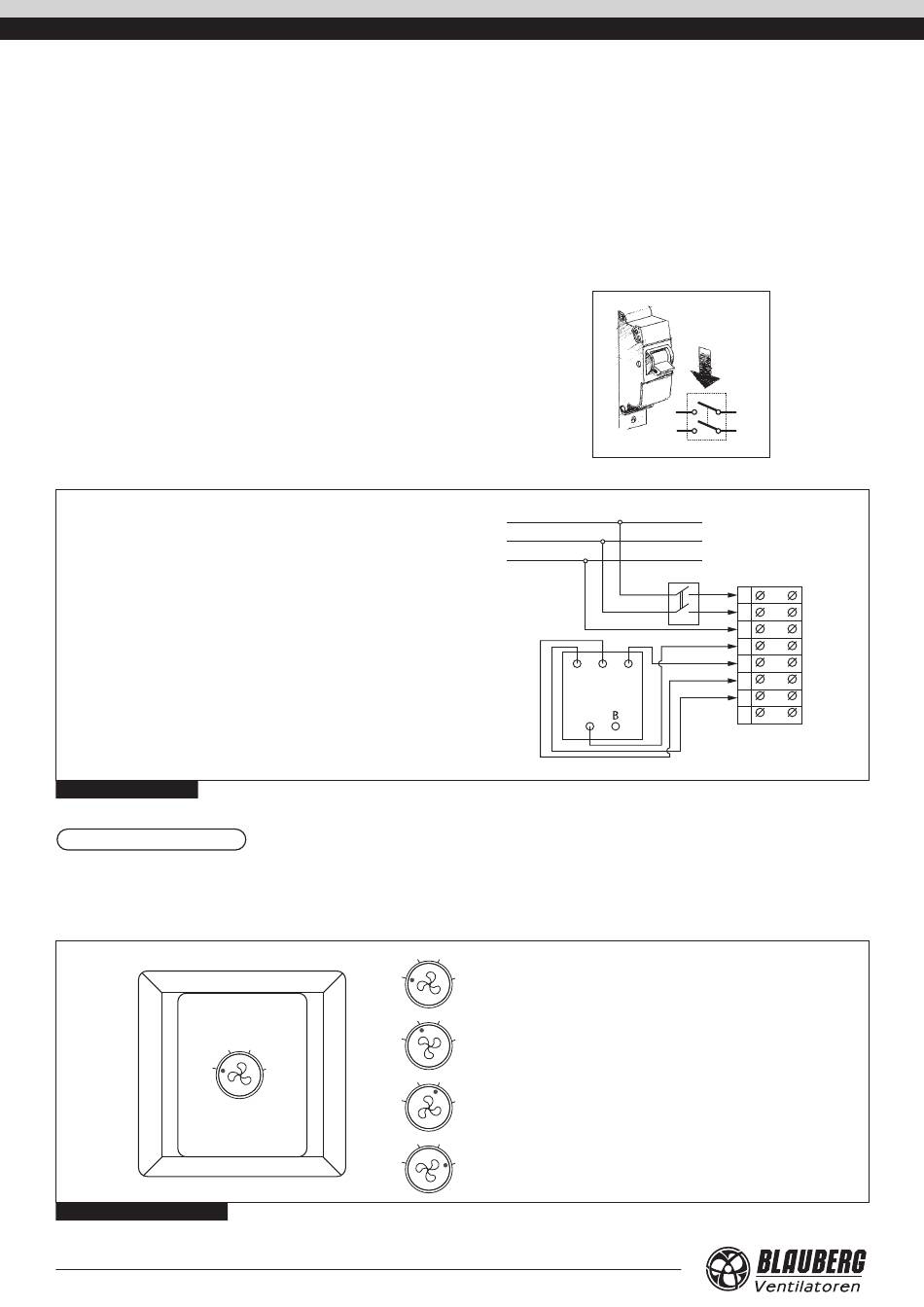

Der Anschluss der Anlage an das Stromnetz erfolgt über die Klemmleiste,
die im Inneren des Anschlusskastens befestigt ist, in Übereinstimmung mit
dem Anschlussschema und der Klemmenmarkierung, Abb. 5.
Vor allen Arbeiten das Gerät durch Umschaltung des Schutzschalters in die
Position OFF vom Stromnetz trennen und gegen ein Wiedereinschalten vor
Abschluss der Montagearbeiten sichern.
QF − Schutzschalter (nicht im Lieferumfang enthalten)
S1 − Drehzahlschalter CDP-3/5
X1 − Klemmleiste
Abb. 5. Anschlussschema
STEUERUNG DES GERÄTS
Die 3-Eisntellung der Lüftungsstufe des Geräts erfolgt mit dem externen
Drehzahlschalter CDP-3/5.
Stellen Sie den Drehzahlschalter in die entsprechende Position, um die
gewünschte Lüftungsstufe zu aktivieren, Abb. 6.
Abb. 6. Drehzahlschalter CDP-3/5
8
.
2
1
2
OFF
3
Schließen Sie die Steuerungs- und Netzkabel in Übereinstimmung mit
der Klemmenmarkierung an und achten Sie dabei auf die Polarität! Die
Klemmenbezeichnung ist im Inneren des Anschlusskastens abgebildet. Die
Markierung der Klemmkontakte der Anlage entspricht der Markierung auf
dem Anschlussschema.
Führen Sie zur Erhaltung der elektrischen Schutzklasse die elektrischen
Leiter durch den abgedichteten Kabeleingang auf der Seite des
Anschlusskastens.
Das Verkabelungssystem muss mit einem Schutzschalter ausgestattet sein,
der in der fest verlegte Leitung integriert ist. Der empfohlene Auslösestrom
des Schutzschalters muss die Stromaufnahme übersteigen (nicht weniger
als 1 A).
L
~ 230 V,
N
50 Hz
PE
Montieren Sie den Drehzahlschalter an einer für Sie bequem zugänglichen
Stelle.
1
2
– Gerät ist ausgeschaltet
OFF
3
1
2
OFF
– Gerät läuft in der niedrigen Lüftungsstufe
3
1
2
OFF
3
– Gerät läuft in der mittleren Lüftungsstufe
1
2
OFF
– Gerät läuft in der hohen Lüftungsstufe
3
