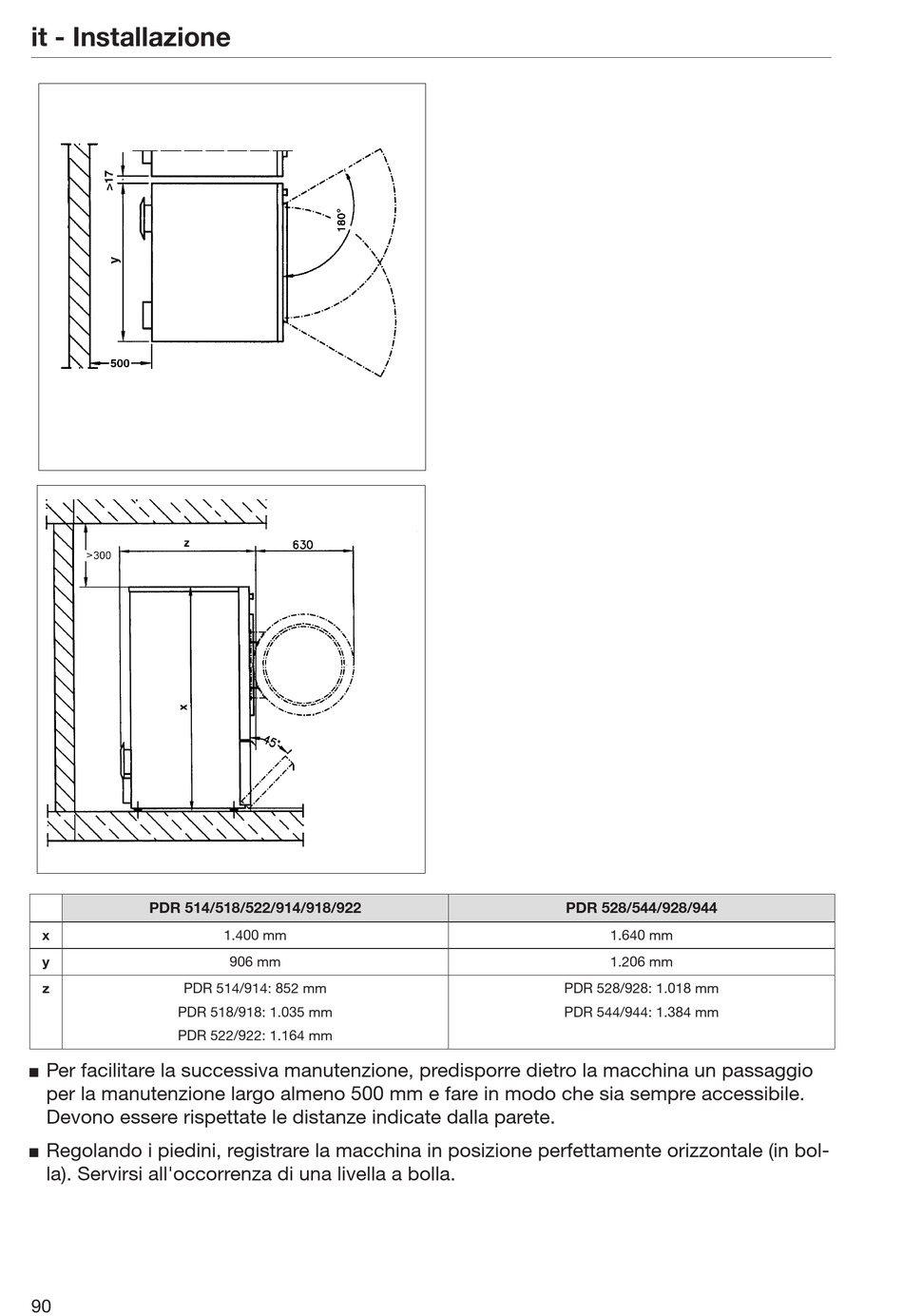

it - Installazione
PDR 514/518/522/914/918/922
x
y
z PDR 514/914: 852 mm
PDR 518/918: 1.035 mm
PDR 522/922: 1.164 mm
Per facilitare la successiva manutenzione, predisporre dietro la macchina un passaggio

per la manutenzione largo almeno 500 mm e fare in modo che sia sempre accessibile.
Devono essere rispettate le distanze indicate dalla parete.
Regolando i piedini, registrare la macchina in posizione perfettamente orizzontale (in bol-

la). Servirsi all'occorrenza di una livella a bolla.
90
1.400 mm
906 mm
PDR 528/544/928/944
1.640 mm
1.206 mm
PDR 528/928: 1.018 mm
PDR 544/944: 1.384 mm
