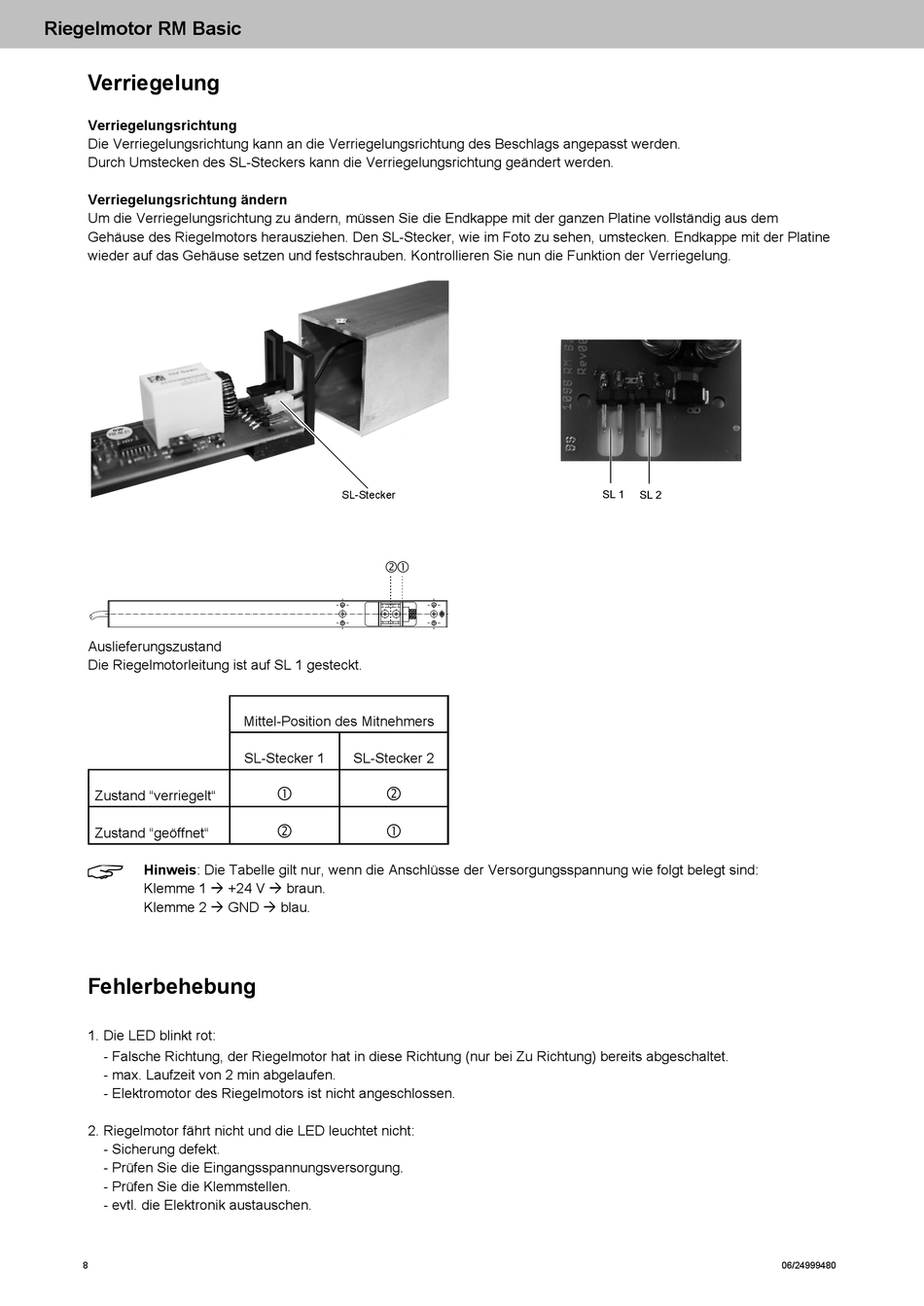

Riegelmotor RM Basic

Verriegelung

Verriegelungsrichtung
Die Verriegelungsrichtung kann an die Verriegelungsrichtung des Beschlags angepasst werden.
Durch Umstecken des SL-Steckers kann die Verriegelungsrichtung geändert werden.
Verriegelungsrichtung ändern
Um die Verriegelungsrichtung zu ändern, müssen Sie die Endkappe mit der ganzen Platine vollständig aus dem
Gehäuse des Riegelmotors herausziehen. Den SL-Stecker, wie im Foto zu sehen, umstecken. Endkappe mit der Platine
wieder auf das Gehäuse setzen und festschrauben. Kontrollieren Sie nun die Funktion der Verriegelung.
Auslieferungszustand
Die Riegelmotorleitung ist auf SL 1 gesteckt.
Zustand "verriegelt"
Zustand "geöffnet"
Hinweis: Die Tabelle gilt nur, wenn die Anschlüsse der Versorgungsspannung wie folgt belegt sind:
Klemme 1  +24 V  braun.
Klemme 2  GND  blau.

Fehlerbehebung

1. Die LED blinkt rot:
- Falsche Richtung, der Riegelmotor hat in diese Richtung (nur bei Zu Richtung) bereits abgeschaltet.
- max. Laufzeit von 2 min abgelaufen.
- Elektromotor des Riegelmotors ist nicht angeschlossen.
2. Riegelmotor fährt nicht und die LED leuchtet nicht:
- Sicherung defekt.
- Prüfen Sie die Eingangsspannungsversorgung.
- Prüfen Sie die Klemmstellen.
- evtl. die Elektronik austauschen.
8
SL-Stecker
Mittel-Position des Mitnehmers
SL-Stecker 1 SL-Stecker 2
 
 
