Riegelmotor RM Basic

Montage

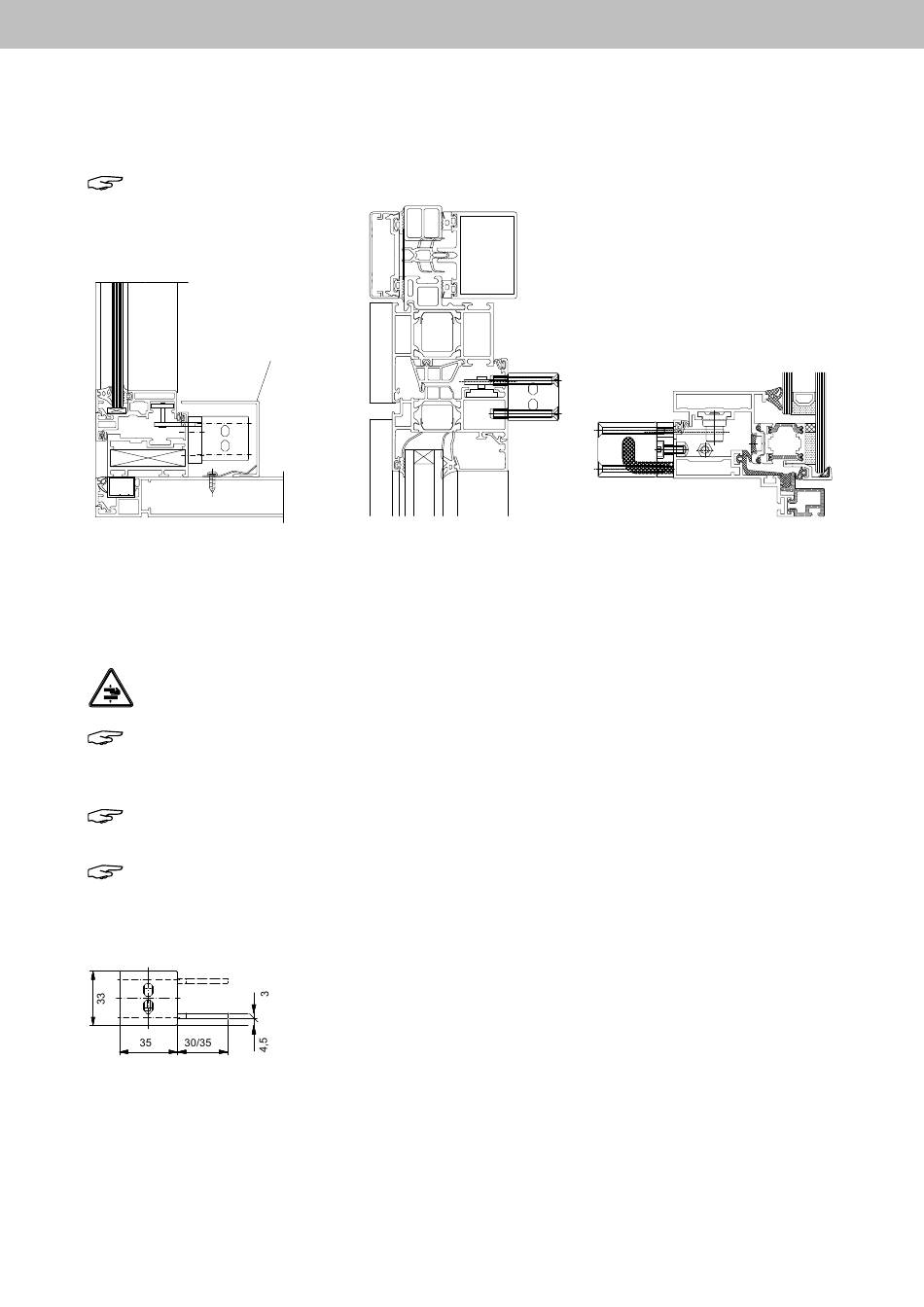

Montagevarianten
Beispiele an unterschiedlichen Profilen.
Hinweis: Die Einbaulage ist profilabhängig, es ist daher sinnvoll die Einbaulage mit dem Systemhersteller
abzustimmen.
Montagebeispiel 1
Montage
Vorsicht: Verletzungsgefahr durch aufklappendes Fenster! Es muss eine Putz- und Fangschere installiert sein.
Hinweis: Der Hubweg von Zapfen-/Pilzbeschlag mit Schließblech sollte mindestens dem Fahrweg des Antriebs
entsprechen. Je nach Beschaffenheit/ Aufbau des Beschlages kann ein hartes Einfahren oder ein Einfahren in
die Puffer erfolgen.
Hinweis: Die Motorzuleitung darf die max. querschnittsabhängige Leitungslänge bis zur letzten Abzweigdose
nicht überschreiten. Die Überwachung der Motorzuleitung erfolgt bis zur letzten Abzweigdose.
Hinweis: Beim Anschluss der Antriebe den beiliegenden Anschlussplan beachten. Es sind die jeweils gültigen
Anschlusspläne für die Antriebe und die eingesetzten Steuerzentralen zu beachten.
6
Abdeckung
Montagebeispiel 2
Mitnehmer
Der Mitnehmer ist beschlags- und profilabhängig und muss daher gesondert bestellt
werden.
Der Mitnehmer ist wahlweise links oder rechts einsetzbar und in zwei Versionen mit 30
oder 35 mm Länge erhältlich.
Montagebeispiel 3
06/24999480
