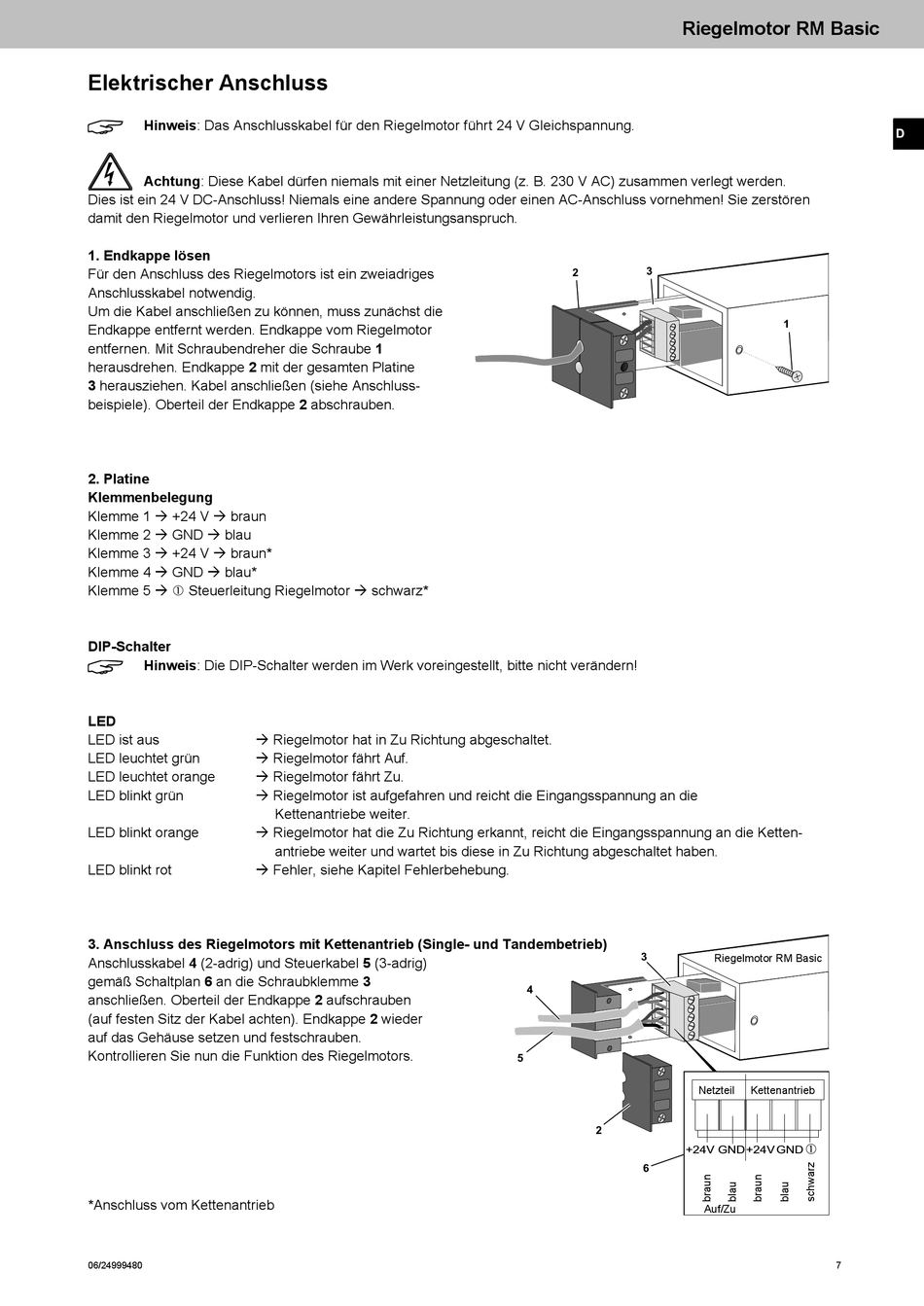

Elektrischer Anschluss
Hinweis: Das Anschlusskabel für den Riegelmotor führt 24 V Gleichspannung.
Achtung: Diese Kabel dürfen niemals mit einer Netzleitung (z. B. 230 V AC) zusammen verlegt werden.
Dies ist ein 24 V DC-Anschluss! Niemals eine andere Spannung oder einen AC-Anschluss vornehmen! Sie zerstören
damit den Riegelmotor und verlieren Ihren Gewährleistungsanspruch.
1. Endkappe lösen
Für den Anschluss des Riegelmotors ist ein zweiadriges
Anschlusskabel notwendig.
Um die Kabel anschließen zu können, muss zunächst die
Endkappe entfernt werden. Endkappe vom Riegelmotor
entfernen. Mit Schraubendreher die Schraube 1
herausdrehen. Endkappe 2 mit der gesamten Platine
3 herausziehen. Kabel anschließen (siehe Anschluss-
beispiele). Oberteil der Endkappe 2 abschrauben.
2. Platine
Klemmenbelegung
Klemme 1 +24 V braun
Klemme 2 GND blau
Klemme 3 +24 V braun*
Klemme 4 GND blau*
Klemme 5 Steuerleitung Riegelmotor schwarz*
DIP-Schalter
Hinweis: Die DIP-Schalter werden im Werk voreingestellt, bitte nicht verändern!
LED
LED ist aus
Riegelmotor hat in Zu Richtung abgeschaltet.
LED leuchtet grün
Riegelmotor fährt Auf.
LED leuchtet orange
Riegelmotor fährt Zu.
LED blinkt grün
Riegelmotor ist aufgefahren und reicht die Eingangsspannung an die
LED blinkt orange
Riegelmotor hat die Zu Richtung erkannt, reicht die Eingangsspannung an die Ketten-
LED blinkt rot
Fehler, siehe Kapitel Fehlerbehebung.
3. Anschluss des Riegelmotors mit Kettenantrieb (Single- und Tandembetrieb)
Anschlusskabel 4 (2-adrig) und Steuerkabel 5 (3-adrig)
gemäß Schaltplan 6 an die Schraubklemme 3
anschließen. Oberteil der Endkappe 2 aufschrauben
(auf festen Sitz der Kabel achten). Endkappe 2 wieder
auf das Gehäuse setzen und festschrauben.
Kontrollieren Sie nun die Funktion des Riegelmotors.
*Anschluss vom Kettenantrieb
06/24999480
Kettenantriebe weiter.
antriebe weiter und wartet bis diese in Zu Richtung abgeschaltet haben.
Riegelmotor RM Basic
Riegelmotor RM Basic
Netzteil
Kettenantrieb
Auf/Zu
