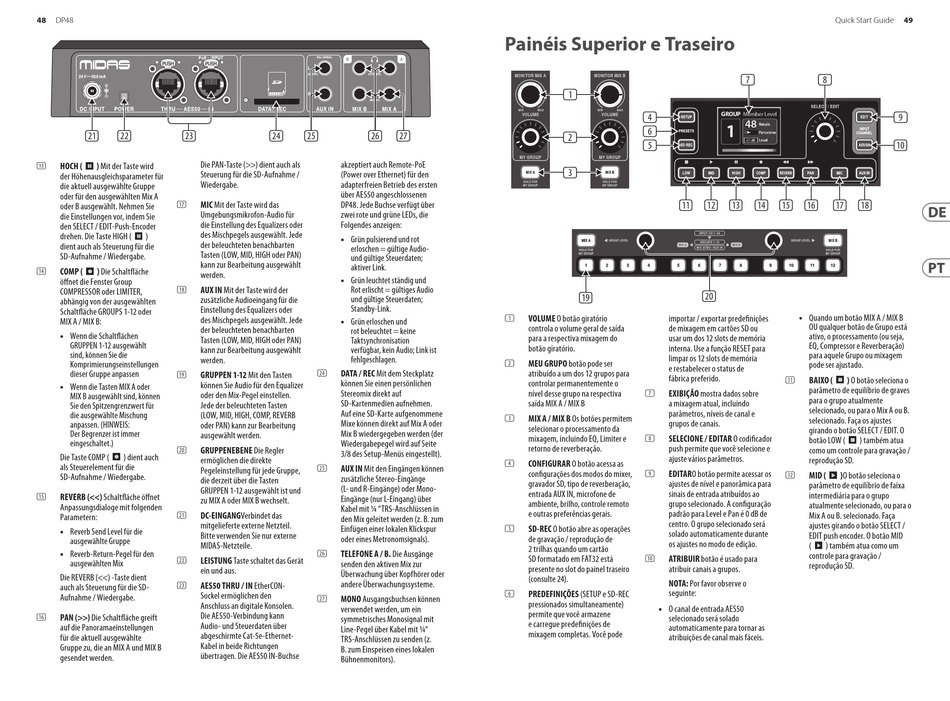

Midas DP48 Kurzanleitung Seite 25

48
DP48
(21) (22) (23)
Die PAN-Taste (>>) dient auch als
HOCH ( ) Mit der Taste wird
(13)
Steuerung für die SD-Aufnahme /
der Höhenausgleichsparameter für
Wiedergabe.
die aktuell ausgewählte Gruppe
oder für den ausgewählten Mix A
MIC Mit der Taste wird das
oder B ausgewählt. Nehmen Sie
(17)
Umgebungsmikrofon-Audio für
die Einstellungen vor, indem Sie
die Einstellung des Equalizers oder
den SELECT / EDIT-Push-Encoder
des Mischpegels ausgewählt. Jede
drehen. Die Taste HIGH ( )
der beleuchteten benachbarten
dient auch als Steuerung für die
Tasten (LOW, MID, HIGH oder PAN)
SD-Aufnahme / Wiedergabe.
kann zur Bearbeitung ausgewählt
COMP ( ) Die Schaltfläche
(14)
werden.
öffnet die Fenster Group
AUX IN Mit der Taste wird der
COMPRESSOR oder LIMITER, (18)
zusätzliche Audioeingang für die
abhängig von der ausgewählten
Einstellung des Equalizers oder
Schaltfläche GROUPS 1-12 oder
des Mischpegels ausgewählt. Jede
MIX A / MIX B:
der beleuchteten benachbarten
• • Wenn die Schaltflächen
Tasten (LOW, MID, HIGH oder PAN)
GRUPPEN 1-12 ausgewählt
kann zur Bearbeitung ausgewählt
sind, können Sie die
werden.
Komprimierungseinstellungen
dieser Gruppe anpassen
GRUPPEN 1-12 Mit den Tasten
(19)
können Sie Audio für den Equalizer
• • Wenn die Tasten MIX A oder
oder den Mix-Pegel einstellen.
MIX B ausgewählt sind, können
Jede der beleuchteten Tasten
Sie den Spitzengrenzwert für
die ausgewählte Mischung (LOW, MID, HIGH, COMP, REVERB
anpassen. (HINWEIS:
oder PAN) kann zur Bearbeitung
Der Begrenzer ist immer
ausgewählt werden.
eingeschaltet.)
GRUPPENEBENE Die Regler
(20)
Die Taste COMP ( ) dient auch
ermöglichen die direkte
als Steuerelement für die
Pegeleinstellung für jede Gruppe,
SD-Aufnahme / Wiedergabe.
die derzeit über die Tasten
GRUPPEN 1-12 ausgewählt ist und
REVERB (<<) Schaltfläche öffnet
(15)
zu MIX A oder MIX B wechselt.
Anpassungsdialoge mit folgenden
DC-EINGANGVerbindet das
Parametern: (21)
mitgelieferte externe Netzteil.
• • Reverb Send Level für die
Bitte verwenden Sie nur externe
ausgewählte Gruppe
MIDAS-Netzteile.
• • Reverb-Return-Pegel für den
LEISTUNG Taste schaltet das Gerät
(22)
ausgewählten Mix
ein und aus.
Die REVERB (<<) -Taste dient
AES50 THRU / IN EtherCON-
auch als Steuerung für die SD- (23)
Sockel ermöglichen den
Aufnahme / Wiedergabe.
Anschluss an digitale Konsolen.
Die AES50-Verbindung kann
PAN (>>) Die Schaltfläche greift
(16)
Audio- und Steuerdaten über
auf die Panoramaeinstellungen
abgeschirmte Cat-5e-Ethernet-
für die aktuell ausgewählte
Kabel in beide Richtungen
Gruppe zu, die an MIX A und MIX B
übertragen. Die AES50 IN-Buchse
gesendet werden.
(24) (25) (26) (27)
akzeptiert auch Remote-PoE
(Power over Ethernet) für den
adapterfreien Betrieb des ersten
über AES50 angeschlossenen
DP48. Jede Buchse verfügt über
zwei rote und grüne LEDs, die
Folgendes anzeigen:
• • Grün pulsierend und rot
erloschen = gültige Audio-
und gültige Steuerdaten;
aktiver Link.
• • Grün leuchtet ständig und
Rot erlischt = gültiges Audio
und gültige Steuerdaten;
Standby-Link.
• • Grün erloschen und
rot beleuchtet = keine
Taktsynchronisation
verfügbar, kein Audio; Link ist
fehlgeschlagen.
DATA / REC Mit dem Steckplatz
(24)
können Sie einen persönlichen
Stereomix direkt auf
SD-Kartenmedien aufnehmen.
Auf eine SD-Karte aufgenommene
Mixe können direkt auf Mix A oder
Mix B wiedergegeben werden (der
Wiedergabepegel wird auf Seite
3/8 des Setup-Menüs eingestellt).
AUX IN Mit den Eingängen können
(25)
zusätzliche Stereo-Eingänge
(L- und R-Eingänge) oder Mono-
Eingänge (nur L-Eingang) über
Kabel mit ¼ "TRS-Anschlüssen in
den Mix geleitet werden (z. B. zum
Einfügen einer lokalen Klickspur
oder eines Metronomsignals).
TELEFONE A / B. Die Ausgänge
(26)
senden den aktiven Mix zur
Überwachung über Kopfhörer oder
andere Überwachungssysteme.
MONO Ausgangsbuchsen können
(27)
verwendet werden, um ein
symmetrisches Monosignal mit
Line-Pegel über Kabel mit ¼"
TRS-Anschlüssen zu senden (z.
B. zum Einspeisen eines lokalen
Bühnenmonitors).
Painéis Superior e Traseiro
(1)
(4)
(6)
(2)
(5)
(3)
(11) (12) (13) (14) (15) (16) (17)
(19)
VOLUME O botão giratório importar / exportar predefinições
(1)
controla o volume geral de saída de mixagem em cartões SD ou
para a respectiva mixagem do usar um dos 12 slots de memória
botão giratório. interna. Use a função RESET para
limpar os 12 slots de memória
MEU GRUPO botão pode ser
(2)
e restabelecer o status de
atribuído a um dos 12 grupos para
fábrica preferido.
controlar permanentemente o
nível desse grupo na respectiva EXIBIÇÃO mostra dados sobre
(7)
saída MIX A / MIX B a mixagem atual, incluindo
parâmetros, níveis de canal e
MIX A / MIX B Os botões permitem
(3)
grupos de canais.
selecionar o processamento da
mixagem, incluindo EQ, Limiter e SELECIONE / EDITAR O codificador
(8)
retorno de reverberação. push permite que você selecione e
ajuste vários parâmetros.
CONFIGURAR O botão acessa as
(4)
configurações dos modos do mixer, EDITARO botão permite acessar os
(9)
gravador SD, tipo de reverberação, ajustes de nível e panorâmica para
entrada AUX IN, microfone de sinais de entrada atribuídos ao
ambiente, brilho, controle remoto grupo selecionado. A configuração
e outras preferências gerais. padrão para Level e Pan é 0 dB de
centro. O grupo selecionado será
SD-REC O botão abre as operações
(5)
solado automaticamente durante
de gravação / reprodução de
os ajustes no modo de edição.
2 trilhas quando um cartão
SD formatado em FAT32 está ATRIBUIR botão é usado para
(10)
presente no slot do painel traseiro atribuir canais a grupos.
(consulte 24).
NOTA: Por favor observe o
seguinte:
PREDEFINIÇÕES (SETUP e SD-REC
(6)
pressionados simultaneamente)
• • O canal de entrada AES50
permite que você armazene
selecionado será solado
e carregue predefinições de
automaticamente para tornar as
mixagem completas. Você pode
atribuições de canal mais fáceis.
Quick Start Guide
(7) (8)
(18)
(20)
• • Quando um botão MIX A / MIX B
OU qualquer botão de Grupo está
ativo, o processamento (ou seja,
EQ, Compressor e Reverberação)
para aquele Grupo ou mixagem
pode ser ajustado.
BAIXO ( ) O botão seleciona o
(11)
parâmetro de equilíbrio de graves
para o grupo atualmente
selecionado, ou para o Mix A ou B.
selecionado. Faça os ajustes
girando o botão SELECT / EDIT. O
botão LOW ( ) também atua
como um controle para gravação /
reprodução SD.
MID ( )O botão seleciona o
(12)
parâmetro de equilíbrio de faixa
intermediária para o grupo
atualmente selecionado, ou para o
Mix A ou B. selecionado. Faça
ajustes girando o botão SELECT /
EDIT push encoder. O botão MID
( ) também atua como um
controle para gravação /
reprodução SD.
49
(9)
(10)
