DP48
Invoering
Welkom! Welkom!
Dank u voor het aanschaffen van de DP48 Personal Monitor Mixer!
De DP48 unit heeft een compact formaat dat geschikt is voor montage op microfoonstatieven met het optionele DP48MB
montagebeugelsysteem (apart verkrijgbaar).
Alle bedieningselementen voor de gebruiker zijn voor gebruiksgemak op het bovenpaneel geplaatst, terwijl alle primaire
connectoren zich op het achterpaneel van de DP48 bevinden.
De DP48 Dual Monitoring Mixer maakt gebruik van een drijvende-komma-audio-engine met lage latentie om uitstekend
podium- en IEM-geluid (In Ear Monitoring) te bieden met onafhankelijke mixen voor een of twee gebruikers. De mixer
kan in twee verschillende modi worden bediend: SINGLE (één mix voor één muzikant, met dubbele MY GROUP-knoppen
beschikbaar) en DUAL (aparte mixen voor twee muzikanten).
De AES50-aansluiting van de DP48 biedt 48 individuele ingangskanalen met een resolutie van 48 kHz / 24-bits die vrij
kunnen worden gemengd tot 12 stereogroepen. Alle 12 stereogroepen zijn voorzien van semi-parametrische 3-bands EQ,
compressie en reverb-sends. Mixen A en B hebben elk hun eigen EQ-verwerking en een instelbare brickwall-limiter om
buitensporige niveaus op de telefoonuitgangen te voorkomen.
DP48 bevat ook een automatische configuratiefunctie om kanaal-naar-groep-toewijzingen te vereenvoudigen bij het
instellen van mixen. Nu, in plaats van handmatig uw groepen helemaal opnieuw in te stellen, kan DP48 automatisch de
AES50-datastroom evalueren en aan groepen 1-12 alle kanalen toewijzen die specifieke gemeenschappelijke kenmerken
delen, zoals kanaalkleuren of kanaalnamen. Dankzij deze automatische configuratiefunctie kan de engineer zijn
mixstructuur eenvoudig over de aangesloten IEM-wereld (In Ear Monitoring) verdelen.
Kenmerken Kenmerken
• • Dual 48-kanaals persoonlijke monitormixer compatibel
met MIDAS persoonlijke monitoringsysteemhubs
12 stereogroepen maken het snel creëren en balanceren
• •
van persoonlijke mixen uit volledig configureerbare
stamgroepen mogelijk
Dual Mix-functie maakt onafhankelijke controle van
• •
twee complete monitormixen mogelijk
• • Geïntegreerde SD-kaartinterface voor stereo-opname
en weergave van repetitiesessies en uitvoeringen
Ingebouwde stereo ambience-microfoon zorgt voor
• •
geluidsfeedback op het podium om het gevoel van
isolatie met in-ear monitors te verwijderen
Reverb van studiokwaliteit voegt ruimtelijke sfeer toe
• •
aan persoonlijke in-ear-mixen, onafhankelijk van de
hoofdconsole
• • Op afstand gevoed via directe AES50-verbinding vanaf
MIDAS-hubs met Power over Ethernet (PoE)
Afzonderlijke gelijkstroomvoeding maakt doorlussen
• •
van DP48 persoonlijke monitormixers mogelijk en
gebruik zonder PoE-hub
Compatibel met alle 44,1 / 48 kHz AES50-apparaten,
• •
inclusief Midas en Behringer digitale consoles en I /
O-boxen
Midas PRO SERIES en M32 console-
• •
ingangskanaallabeling en kleurinformatie verzonden
naar DP48 persoonlijke monitormixer via AES50-
ingangskanalen

Over deze handleiding

Over deze handleiding
Dit is de bedieningshandleiding voor de DP48 Personal Monitor Mixer. Deze handleiding is bedoeld om u te helpen uw
apparaat zo snel mogelijk te installeren en in werking te stellen door u instructies te geven voor het uitpakken, installeren,

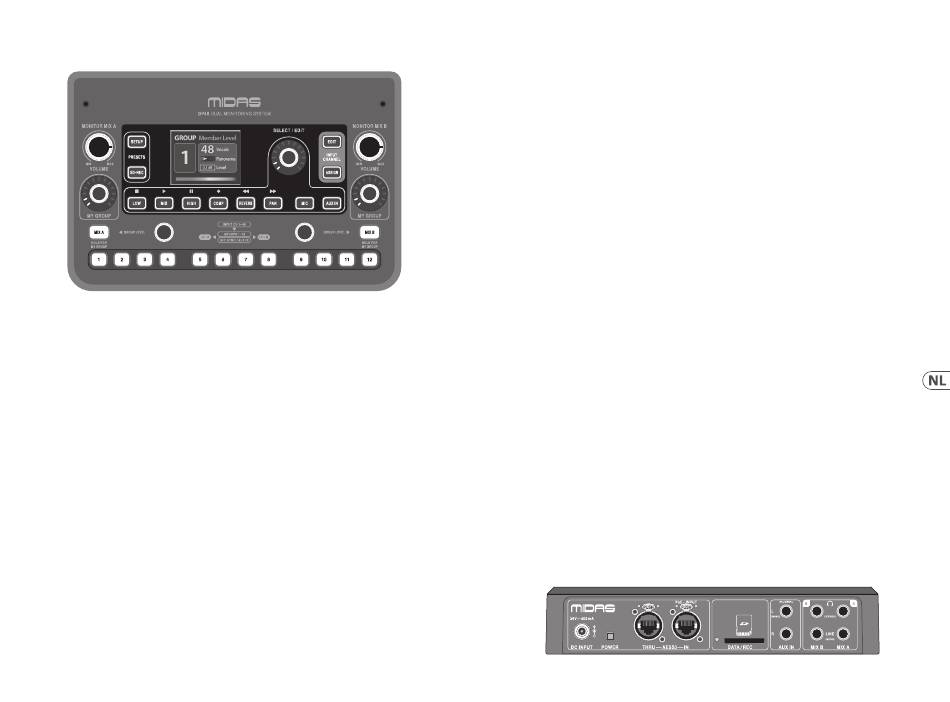

aansluiten, opstellen en bedienen. Om u vertrouwd te maken met de DP48, is er een beschrijving van de boven- en
achterpanelen, samen met eenvoudig te volgen gebruikersinstructies.

Voor meer informatie

Voor meer informatie
Voor een extra overzicht en samenvatting van de signaalstroom en architectuur van de DP48, zie het aanvullende
blokdiagram / operatiekaart op de DP48-productpagina online op www.midas.com/p/P0BMX/Downloads.
Quick Start Guide
• • Met AES50-retourkanalen kunnen persoonlijke mixen
worden teruggestuurd naar de console of hub voor
verbinding met draadloze IEM-zenders
Bediening op afstand tot 100 m via afgeschermde CAT5
• •
/ 5e-kabel
Op afstand instellen en bedienen van de DP48
• •
persoonlijke monitormixer via MIDAS-hubs
• • Volledige afstandsbediening van een andere DP48
wanneer beide zijn aangesloten op dezelfde hub of
worden gebruikt in een doorlusconfiguratie
Contrastrijk 2,4-inch TFT-kleurenscherm geeft een
• •
duidelijk overzicht van mixparameters, meters en
groepstoewijzingen
Analoge stereo aux-ingang voor lokale clicktrack
• •
• • Krachtige hoofdtelefoonuitgang voor gebruik in alle
monitoringomgevingen
Volledig instelbare limiter zorgt voor veilige
• •
bewakingsniveaus binnen de blootstellingslimieten
voor geluid
Wordt veilig op microfoonstandaard gemonteerd met
• •
DP48MB-adapter (niet inbegrepen)
• • 10 jaar garantieprogramma *
• • Ontworpen en ontwikkeld in het VK
* Garantiegegevens zijn te vinden op musictribe.com/
support
