DP48

Pierwsze kroki

Rozpakowanie Rozpakowanie
Ostrożnie rozpakuj jednostkę DP48. Następnie dokładnie sprawdź urządzenie pod kątem wszelkich oznak uszkodzeń, które
mogły powstać podczas transportu i natychmiast powiadom kuriera, jeśli je wykryjesz.
Sprawdź zawartość pakietu wyposażenia DP48. Jeśli brakuje jakichkolwiek części, są one nieprawidłowe lub wadliwe,
należy skontaktować się z lokalnym dystrybutorem lub pomocą techniczną MIDAS.
W tym pudełku powinny znaleźć się następujące elementy:
• •
Mikser osobisty DP48
• •
zewnętrzny zasilacz
• •
Skrócona instrukcja obsługi
Zachowaj oryginalne opakowanie na wypadek konieczności odesłania urządzenia do producenta lub dostawcy bądź
transportu lub wysyłki urządzenia później.
Moc Moc
Jednostka DP48 może być zasilana zdalnie przez złącze AES50 lub bezpośrednio podłączając dołączony zewnętrzny
zasilacz.
UWAGA: Podczas włączania, jeśli pozycja pokrętła MONITOR MIX A lub MONITOR MIX B jest wyższa niż ok. 25% (godzina 9),
urządzenie pozostanie zablokowane, dźwięk zostanie wyciszony, a na wyświetlaczu pojawi się następujący komunikat:
Ten mechanizm zabezpieczający chroni uszy i chroni słuchawki przed uszkodzeniem z powodu zbyt dużej głośności. Aby
odblokować urządzenie i ponownie włączyć dźwięk, po prostu obróć oba pokrętła do końca w lewo.
Łączę się Łączę się
Jednostka DP48 wykorzystuje następujące przewody i złącza:
Połączenia AES50:
Neutrik EtherCON ze wskazaniem statusu
Podstawowe wejścia analogowe:
Wejścia Aux - symetryczne złącza TRS ¼ "
Podstawowe wyjścia analogowe:
Telefony - Podwójne stereofoniczne złącza TRS ¼ "
Mono Line Out - zbalansowane złącza TRS ¼ "
Połączenia zasilania:
Zdalne zasilanie przez AES50
Zewnętrzny zasilacz DC

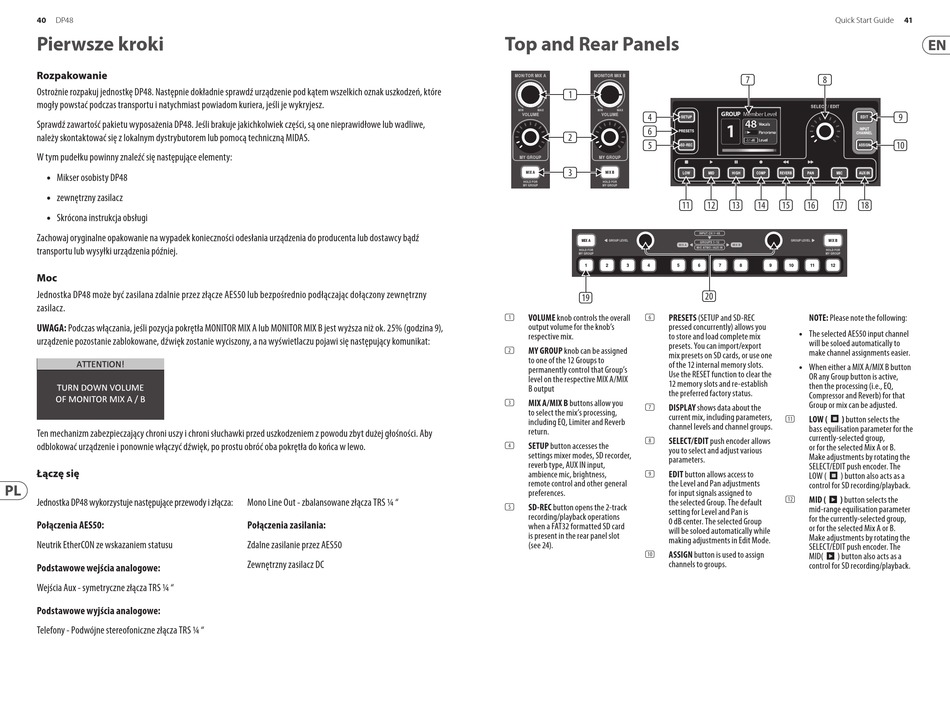

Top and Rear Panels

(1)
(4)
(6)
(2)
(5)
(3)
(11) (12) (13) (14) (15) (16) (17)
(19)
VOLUME knob controls the overall PRESETS (SETUP and SD-REC
(1) (6)
output volume for the knob's pressed concurrently) allows you
respective mix. to store and load complete mix
presets. You can import/export
MY GROUP knob can be assigned
(2)
mix presets on SD cards, or use one
to one of the 12 Groups to
of the 12 internal memory slots.
permanently control that Group's
Use the RESET function to clear the
level on the respective MIX A/MIX
12 memory slots and re-establish
B output
the preferred factory status.
MIX A/MIX B buttons allow you
(3)
DISPLAY shows data about the
(7)
to select the mix's processing,
current mix, including parameters,
including EQ, Limiter and Reverb
channel levels and channel groups.
return.
SELECT/EDIT push encoder allows
(8)
SETUP button accesses the
(4)
you to select and adjust various
settings mixer modes, SD recorder,
parameters.
reverb type, AUX IN input,
ambience mic, brightness, EDIT button allows access to
(9)
remote control and other general the Level and Pan adjustments
preferences. for input signals assigned to
the selected Group. The default
SD-REC button opens the 2-track
(5)
setting for Level and Pan is
recording/playback operations
0 dB center. The selected Group
when a FAT32 formatted SD card
will be soloed automatically while
is present in the rear panel slot
making adjustments in Edit Mode.
(see 24).
ASSIGN button is used to assign
(10)
channels to groups.
Quick Start Guide
(7) (8)
(18)
(20)
NOTE: Please note the following:
• • The selected AES50 input channel
will be soloed automatically to
make channel assignments easier.
• • When either a MIX A/MIX B button
OR any Group button is active,
then the processing (i.e., EQ,
Compressor and Reverb) for that
Group or mix can be adjusted.
LOW ( ) button selects the
(11)
bass equilisation parameter for the
currently-selected group,
or for the selected Mix A or B.
Make adjustments by rotating the
SELECT/EDIT push encoder. The
LOW ( ) button also acts as a
control for SD recording/playback.
MID ( ) button selects the
(12)
mid-range equilisation parameter
for the currently-selected group,
or for the selected Mix A or B.
Make adjustments by rotating the
SELECT/EDIT push encoder. The
MID( ) button also acts as a
control for SD recording/playback.
