DP48
Konfigurera ingångskanaler och grupper
För att komma åt ASSIGN-läge, se först till att knapparna SETUP, SD-REC, MIX A och MIX B inte lyser.
I ASSIGN-läge visar skärmen GROUP / CHANNEL ASSIGN de 48 tillgängliga AES50-kanalerna som en serie lådor med olika
färger. Gruppnumret och kanalnumret visas till vänster på skärmen.

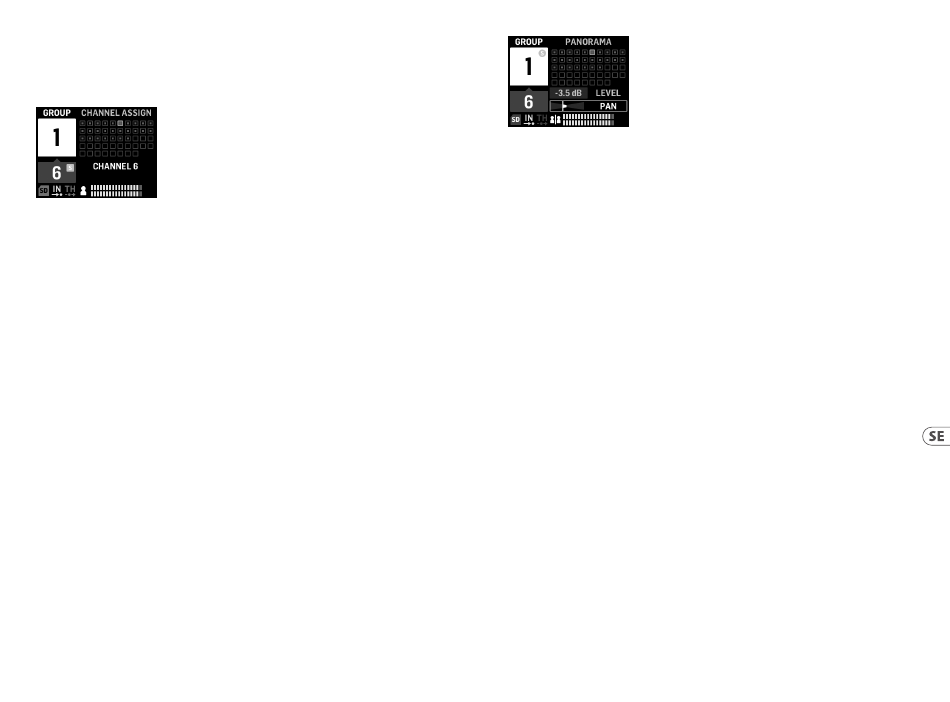

GROUP/CHANNEL ASSIGN screen
På skärmen GROUP / CHANNEL ASSIGN kan du bedöma tilldelningsstatusen för en enskild kanal utifrån följande färgkoder:
• •
Bärnstensfärgad ram - kanal har valts
• •
Blå ram - kanalen tilldelas den för närvarande aktiva gruppen
• • Blinkande - en ljudsignal finns i kanalen
För att tilldela / avdela en kanal till en grupp
1. Tryck på INPUT CHANNEL / ASSIGN-knappen för att öppna skärmen GROUP / CHANNEL ASSIGN.
2. Välj en grupp genom att trycka på en av GROUPS 1-12-knapparna längst ner på DP48-topppanelen. Kanaler som
tilldelats den för närvarande valda gruppen visas blå.
NOTERA: För enkel kanalidentifiering kommer ensamt ljud från vald AES50-kanal att ersätta MIX A / B-ljudet.
3. Vrid SELECT / EDIT push-kodaren för att bläddra till önskad kanal. När önskad kanal är klar för val ändras kanalens
ruta från en grå till en gul ram.
4. Tryck på SELECT / EDIT push-kodaren för att tilldela / avmarkera den valda kanalen till den aktuella gruppen. Den
valda kanalens ruta ändrar färg till en blå fyllning med en gul ram för att indikera att kanalen har tilldelats den
aktuella gruppen.
* Den inkommande AES50-dataströmmen kan också innehålla kanalnamn och färgkodningsinformation, beroende på
AES50-källan.
Ställa in ingångskanalnivåer och panorama
Den översta nivån MIX A / MIX B METERS-skärmen visar endast nivåinställningar för grupper.
Nivåer och panorering för enskilda kanaler kan bara justeras och ställas in individuellt inom grupper. När kanalnivåer och
panorering har ställts in i en grupp kan du sedan balansera nivåer och panorering mellan hela grupper på skärmen MIX A /
MIX B METERS.
INPUT CHANNEL EDIT screen
För att redigera nivåer och panorering inom en grupp
1. Innan du redigerar kanalnivåer och panorering, se till att din totala mixvolym och gruppnivåer är tillräckligt höga
för att du kan höra ljud från ingångskanalerna.
2. Tryck på INPUT CHANNEL / EDIT-knappen för att öppna skärmen INPUT CHANNEL.
3. Välj en specifik grupp genom att trycka på någon av GROUPS 1-12 knapparna. Den valda gruppen sätts
automatiskt och ersätter MIX A / MIX B-ljudet.
4. Kanaler som tilldelats den för närvarande valda gruppen visas som blå rutor. Om inga blå rutor är synliga är den
valda gruppen fortfarande tom.
5. Använd knapparna REVERB (<<) och PAN (>>) för att välja en ingångskanal inom gruppen. Den valda kanalen
visas som en gul ruta med en blå fyllning.
6. Vrid SELECT / EDIT push-kodaren för att justera den för närvarande aktiva nivån eller Pan-parametern. Tryck på
kodaren för att välja mellan LEVEL och PAN.
7. Upprepa steg 5-6 tills mixen för medlemmar i denna grupp är inställd, överväg sedan att gå vidare genom att
trycka på en annan gruppknapp.
8. När du är klar trycker du på EDIT-knappen igen för att komma tillbaka till vald gruppbearbetningssida och Group
Solo stängs av automatiskt.
9. Du kan sedan vidta följande åtgärder:
· ·
justera gruppens mixnivå i förhållande till de andra grupperna genom att vrida respektive GROUP LEVEL-kontroll
· ·
göra justeringar för den gruppens bearbetning, dvs. kompressor, Reverb Send eller Equalizer.
· ·
tryck på gruppens knapp igen för att gå tillbaka till skärmen för mätningsöversikt (inaktiv)
För att ställa in gruppnivåer i din slutliga mix
För att börja skapa din slutliga mix kommer du direkt att ställa in nivåer för hela grupper av kanaler med hjälp av GROUP
LEVEL-ratten.
1. Välj en grupp för nivåinställning genom att trycka på en av GROUPS 1-12 knapparna. Systemet tar dig till gruppens
GRUPP / NIVÅ-skärm.
2. Vrid på GROUP LEVEL-ratten för att justera gruppens totala nivå med steg om 0,5 dB. Den vänstra GROUP LEVEL-
ratten styr LEVEL A som går till MIX A, medan den högra GROUP LEVEL-ratten styr LEVEL B för MIX B.
3. Välj en annan grupp för nivåjustering genom att trycka på en av GROUPS 1-12 knapparna.
4. Upprepa steg 1-3 tills tillfredsställande nivåer har ställts in för alla grupper.
5. Avsluta genom att avmarkera den för närvarande aktiva gruppen genom att trycka på gruppens GROUPS 1-12-
knapp.
NOTERA: När som helst kan du justera en grupps nivå genom att välja gruppens GROUPS 1-12-knapp och sedan vrida på
GROUP LEVEL-ratten för den för närvarande aktiva mixen.
