4.

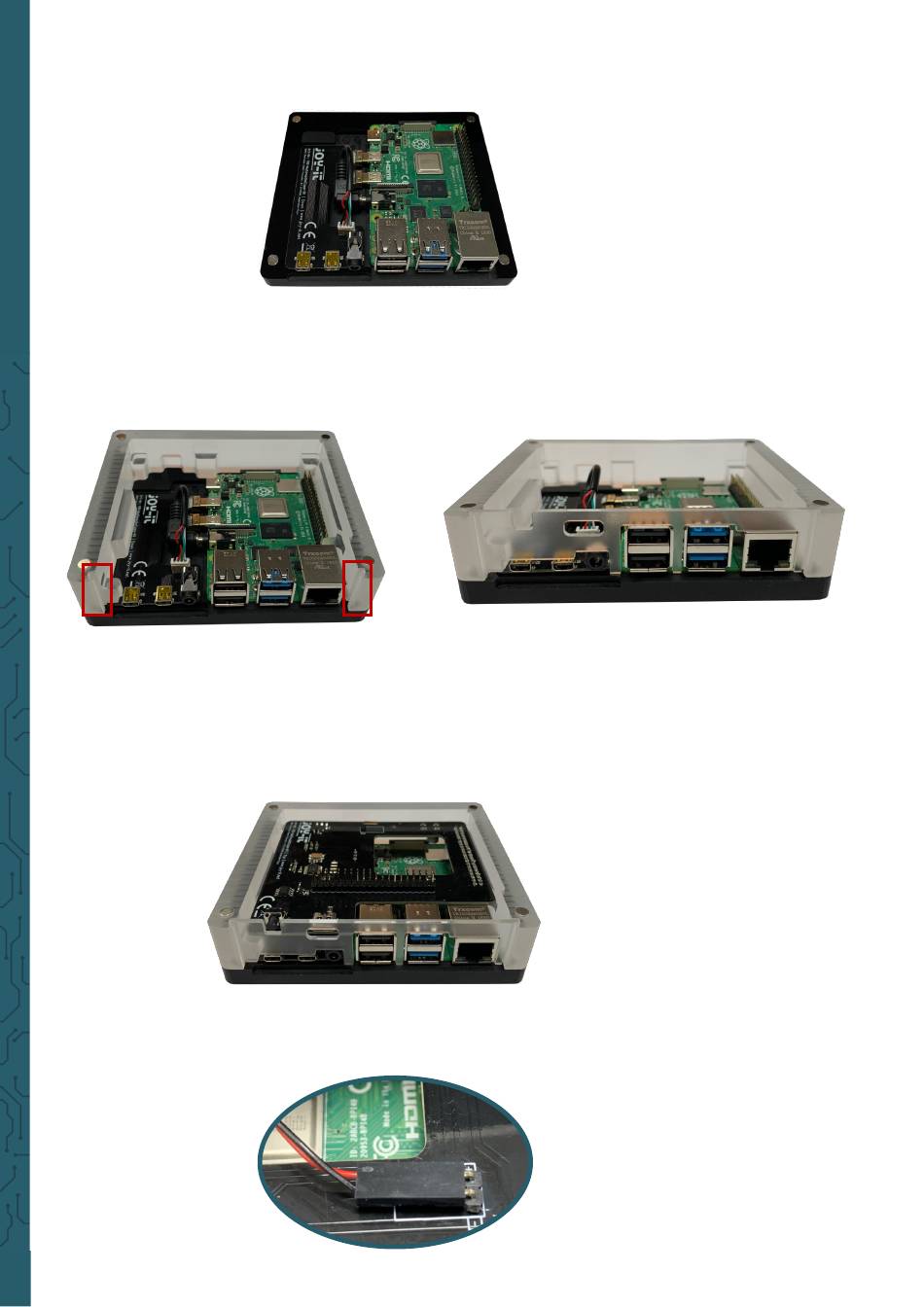

Nun legen Sie den Raspberry Pi mit der angeschlossenen Platine
auf das Bodenstück des Gehäuses.
5.
Setzen Sie nun das Mittelstück auf und schieben Sie die
Anschlussblende in das Mittelstück hinein.
6.
Setzen Sie nun die große Platine auf die GPIO-Leiste des Raspberry
Pis. Dabei wird die Platine leicht schräg eingesetzt, damit die An-
schlüsse problemlos in die Blende passen.
Wichtig:
Sollten Sie das Audiokabel verwenden, muss darauf geachtet wer-
den, dass das Kabel nicht unter die Jumperpins auf der Unterseite
gerät, da die obere Platine sich ansonsten nicht korrekt montieren
lässt.
7.
Verbinden Sie nun das Stromkabel des Lüfters, welcher am Deckel
des Gehäuses montiert ist mit der großen Platine. Achten Sie hier
bei darauf, dass das rote Kabel an "+" und das schwarze Kabel an
"-" angeschlossen wird.
