Aufbau und Funktion
1
Verschaltungsstutzen
2
Verschaltung
3
Pumpenkopf
4
Auslass (Druckseite)
5
Einlass (Saugseite)
6
Netzschalter
1
Auslassventil
2
Einlassventil
3
Förderraum
4
Membrane
5
Exzenter
6
Pleuel
7
Pumpenantrieb
12
5.
Aufbau und Funktion
Aufbau

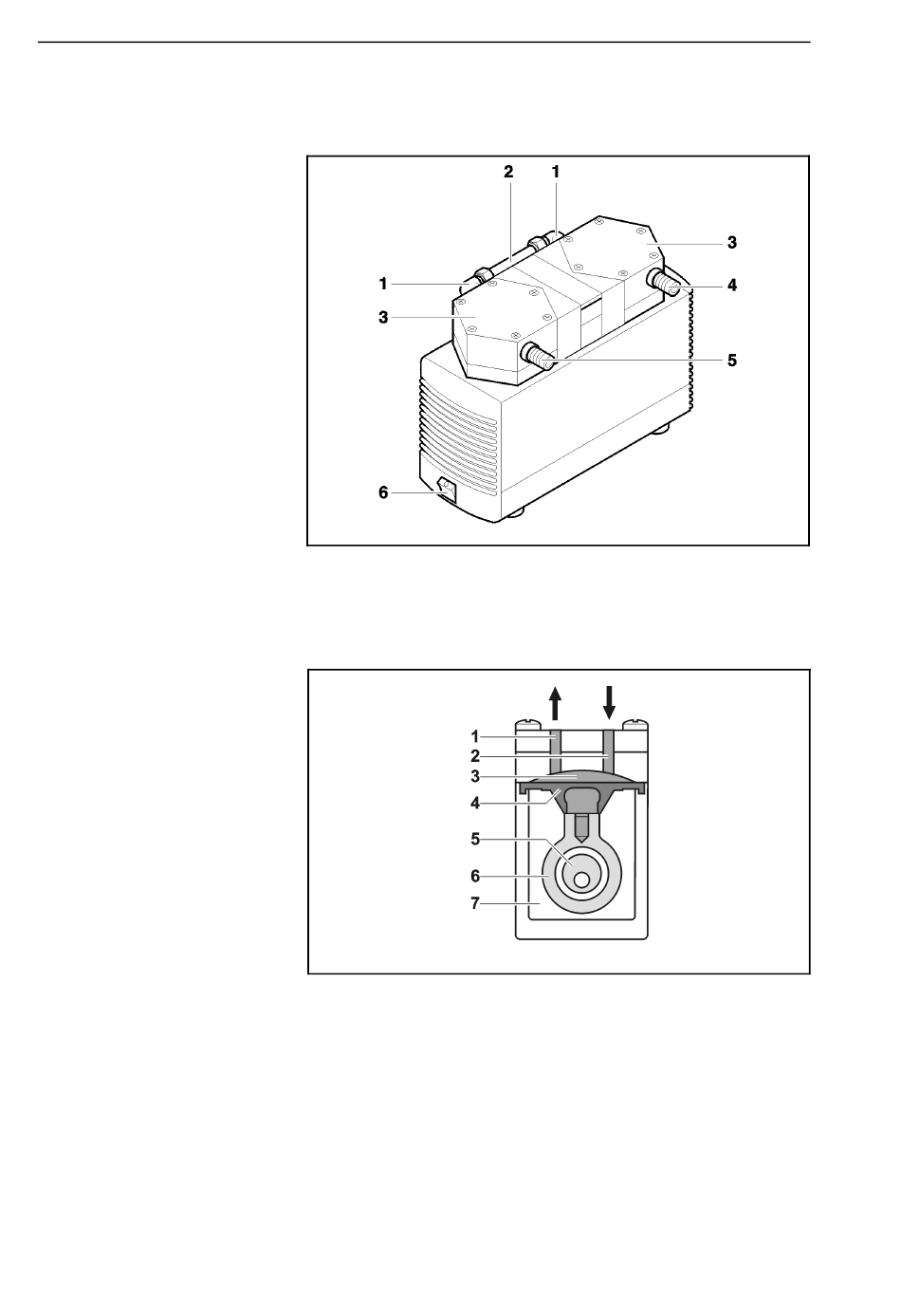

Abb. 2: Membranpumpe (dargestellt Pumpe N 820.3 AT.18, symbolisch)
Funktion Membranpumpe
Abb. 3: Pumpenkopf
Membranpumpen fördern, komprimieren (je nach Ausführung) und
evakuieren Gase und Dämpfe.
Die elastische Membrane (4) wird durch den Exzenter (5) und den
Pleuel (6) auf und ab bewegt. Im Abwärtshub saugt sie das zu
fördernde Gas über das Einlassventil (2) an. Im Aufwärtshub
drückt die Membrane das Medium über das Auslassventil (1) aus
dem Pumpenkopf heraus. Der Förderraum (3) ist vom Pumpenan-
trieb (7) durch die Membrane hermetisch getrennt.
Original-Betriebsanleitung, deutsch, KNF 121209-121370 04/14
Laborpumpen N 820 A_.18
