Element one VERSIS 150-4 4:3 Einbau- Und Bedienungsanleitung Seite 18

Einbau - und Bedienungsanleitung / Installation- and operating instructions / Instructions de montage et d'emploi
(A) Verbinden Sie das LAN-Kabel
(optional).
(B) Verbinden Sie das DC-
Adapterkabel mit der Buchse am
Gehäuse des VERSIS.
(C) Verbinden Sie den Stecker des
DC-Adapterkabels mit der DC-
Buchse des Netzgeräts.
Stecker muss einrasten!
(D) Verbinden Sie den AC-Stecker
des Netzteils mit dem Stromnetz.
(E) Verbinden Sie das DVI-Kabel.
(F) Anschluss für Fernbedienung
(optional).
(G) Verbinden Sie die Buchse des
DC-Adapterkabels mit dem Stecker
am Gehäuse.
Stecker muss einrasten!
Führen Sie eine Funktionsprüfung
durch und befestigen Sie danach
die Kabel.
C
Überprüfen Sie, ob die
Bewegungsfreiheit der Kabel
gegeben ist.

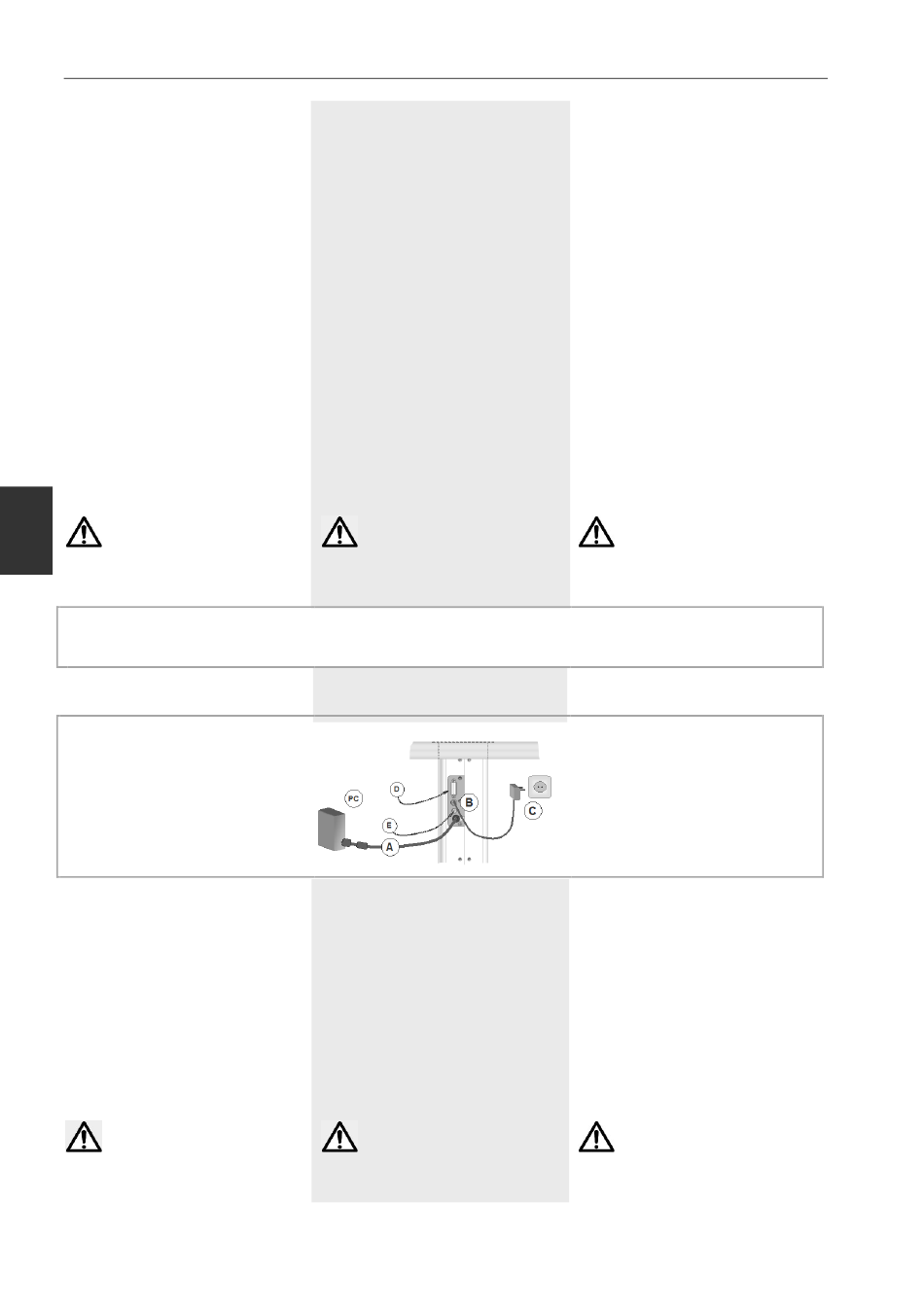

CONVERS 173-4 FullHD - CONVERS 173-4 FullHD tilt
CONVERS 220-4 FullHD - CONVERS 220-4 FullHD tilt
Setzen sie das Gerät in den
Ausschnitt ein.
(A) Verbinden Sie das DVI- Kabel.
(B) Verbinden Sie den DC-Stecker
mit der DC-Buchse des Netzgeräts.
(C) Verbinden Sie den AC-Stecker
des Netzteils mit dem Stromnetz.
(D) Anschluss für Fernbedienung
(optional)
(E) Anschluss für Lautsprecher
(optional)
Führen Sie eine Funktionsprüfung
durch und befestigen Sie danach
die Kabel.
Überprüfen Sie, ob die
Bewegungsfreiheit der Kabel
gegeben ist.
18
(A) Connect the LAN cable
(optional).
(B) Connect the DC-adaptor cable
to the socket on the housing of the
VERSIS.
(C) Connect the plug of the DC-
adaptor cable to the DC socket on
the power supply unit.
Plug must be firmly engaged!
(D) Connect the AC plug of the
power supply unit to the mains
supply.
(E) Connect the DVI cable.
(F) Connection for remote
operation (optional).
(G) Connect the socket of the DC
adaptor cable to the plug on the
housing of the VERSIS.
Plug must be firmly engaged!
Carry out a functional test and then
attach the cables.
Check that the cables have
adequate freedom of movement.
Insert the device into the cut-out.
(A) Connect the DVI cable.
(B) Connect the DC plug to the DC
socket of the power supply unit.
(C) Connect the AC plug of the
power supply unit to the mains
supply.
(D) Connection for remote
operation (optional)
(E) Connection for speakers
(optional)
Carry out a functional test and then
attach the cables.
Check that the cables have
adequate freedom of movement.
(A) Reliez le câble LAN (en option)
(B) Reliez le câble adaptateur DC à
la prise qui se trouve sur le boîtier
du VERSIS.
(C) Reliez la fiche du câble
adaptateur DC à la prise DC du
bloc d'alimentation secteur.
La fiche doit s'enclencher!
(D) Raccordez la fiche AC du bloc
d'alimentation à la prise de
courant.
(E) Reliez le câble DVI.
(F) Raccordement de la
télécommande (en option)
(G) Reliez la prise du câble
adaptateur DC à la fiche sur le
boîtier du VERSIS.
La fiche doit s'enclencher!
Vérifiez le bon fonctionnement de
l'installation avant de fixer les
câbles.
Vérifiez si les câbles ont le
jeu nécessaire.
Insérez l'appareil dans découpe.
(A) Raccordez le câble DVI.
(B) Raccordez la fiche DC à la prise
DC du bloc d'alimentation.
(C) Raccordez la fiche AC du bloc
d'alimentation à la prise de
courant.
(D) Raccordement de la
télécommande (en option)
(E) Raccordement des haut-
parleurs
Vérifiez le bon fonctionnement de
l'installation avant de fixer les
câbles.
Vérifiez si les câbles ont le
jeu nécessaire
© ELEMENT ONE Multimedia GmbH
