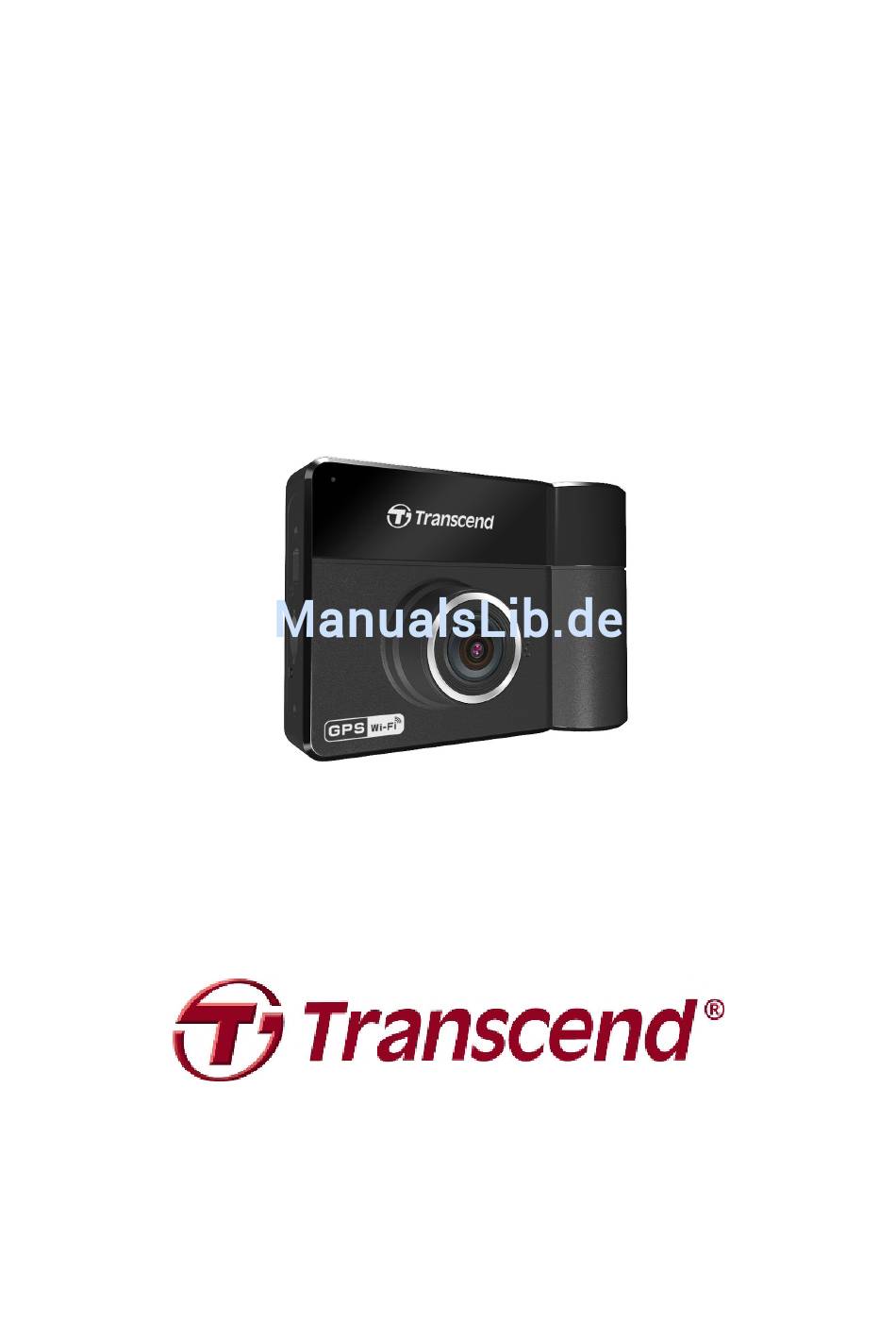

- Seite 1 Benutzerhandbuch DrivePro 520 Onboard-Kamera (Version 1.0)
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung︱..........................2 Eigenschaften︱.......................... 2 Lieferumfang︱..........................3 Systemvoraussetzungen︱...................... 4 Sicherheitshinweise︱....................... 5 Erste Schritte︱..........................6 Einsetzen einer microSDHC Speicherkarte..................7 Montage der DrivePro..........................8 Stromversorgung anschließen......................9 Aufnahmebildschirm..........................10 Bedientasten............................10 Bedeutungen der LED Farben......................11 Datum, Uhrzeit und Zeitzone einstellen................... 11 Videos aufzeichnen︱......................12 Notfall-Aufnahme............................12 Niedriger Akkustand.......................... -
Seite 3: Einleitung

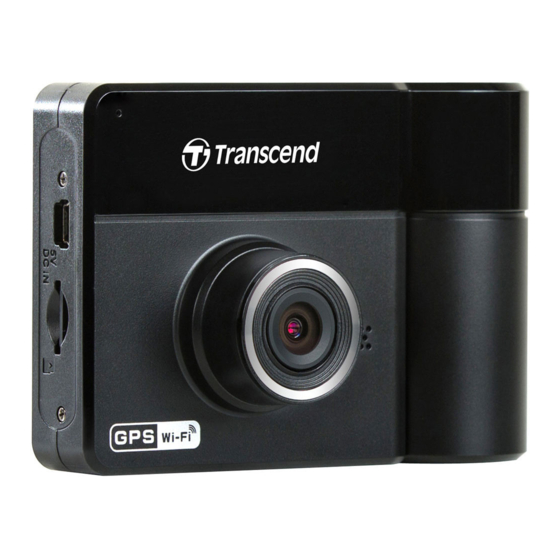

1. Einleitung︱ Transcends DrivePro 520 ist eine moderne Dashcam, die mit ihren zwei Kameras speziell für die parallele Aufnahme von Video- und Bildmaterial außer- und innerhalb des Fahrzeugs entwickelt wurde. Einmal an der Windschutzscheibe befestigt, fängt die Frontkamera der DrivePro 520 dank ihres 130°... -
Seite 4: Lieferumfang
3. Lieferumfang︱ Die Verpackung der DrivePro Onboard-Kamera umfasst folgenden Inhalt: DrivePro Onboard-Kamera Eine Klebe- oder Saugnapfhalterung KFZ-Stromkabel 32GB microSDHC Speicherkarte Kurzanleitung Garantiekarte... -
Seite 5: Systemvoraussetzungen
4. Systemvoraussetzungen︱ Systemvoraussetzungen um die DrivePro mit einem Computer zu verbinden: Desktop PC oder Notebook mit funktionsfähigem USB-Anschluss Windows ® Windows ® ® OS X 10.8.2 oder höher Linux ® Kernel 2.6.38 oder höher Systemvoraussetzungen für die Verwendung der DrivePro Toolbox: ... -
Seite 6: Sicherheitshinweise
Verwenden Sie die DrivePro nicht in Umgebungen mit starkem Magnetfeld oder heftigen Erschütterungen. Verwenden Sie die Transcend DrivePro nur mit dem mitgelieferten KFZ-Stromkabel. Andere Stromadapter sind möglicherweise nicht mit der DrivePro kompatibel. Bei einigen Fahrzeugen wird die DrivePro über den Zigarettenanzünder auch nach Ausstellen des Motors weiterhin mit Strom versorgt. -
Seite 7: Erste Schritte
Um die Hi-Speed USB 2.0 Datentransferraten bei der Verbindung mit einem Computer zu erreichen, überprüfen Sie bitte, dass Ihr Computer über die benötigten USB Treiber verfügt. Wenn Sie sich nicht sicher sind, wie sie das machen, konsultieren Sie bitte das Handbuch Ihres Computer oder Motherboard Herstellers Informationen... -
Seite 8: Einsetzen Einer Microsdhc Speicherkarte
Um eine neue Speicherkarte zu formatieren, drücken Sie während der Aufnahme auf die „Einstellungen“-Taste und wählen Speicherkarte Formatieren. ACHTUNG: Die DrivePro 520 unterstützt nur das FAT32 Dateiformat, aber nicht NTFS. Die folgende Tabelle gibt einen Überblick über die ungefähre Aufnahmezeit entsprechend der Kapazität... -
Seite 9: Montage Der Drivepro
Montage der DrivePro Befestigen Sie die DrivePro mit der Gerätehalterung indem Sie die Halterung in die Einsparung oben im Gerät einführen und seitwärts schieben bis sie mit einem Klick einrastet. Reinigen und trocknen Sie die Fläche auf der Windschutzscheibe gründlich, auf der Sie die DrivePro anbringen möchten. -
Seite 10: Stromversorgung Anschließen
Wenn Sie die ideale Position eingestellt haben, drehen Sie Schraube im Uhrzeigersinn um die DrivePro zu arretieren. Stromversorgung anschließen Hinweis: Setzen Sie eine microSD Speicherkarte ein bevor Sie die DrivePro über das mitgelieferte Kabel an den Zigarettenanzünder anschließen. 1. Verbinden Sie das kleine Ende des KFZ-Kabels mit dem USB-Anschluss der DrivePro. 2. -
Seite 11: Aufnahmebildschirm
Aufnahmebildschirm (1) Anzeige für Aufnahme-Status (2) Videoauflösung (3) Anzeige für WLAN Status (4) GPS Anzeige (5) Anzeige für Mikrofon-Status (6) Akkustand (7) Zeit/Geschwindigkeit Bedientasten Modus Video- aufzeichnung Dateien Schnapp- Power / WLAN Einstellungen durchsuchen schuss Durchsuchen/ Einstellungen Zurück* Hoch Runter Videowiedergabe Zurück* Start/Pause... -
Seite 12: Bedeutungen Der Led Farben
Bedeutung der LED Farben WLAN Status Bedeutung Blinkend Aufzeichnung mit ● WLAN Konstant Standby mit WLAN ● Blinkend Aufzeichnung Konstant Standby Datum, Uhrzeit und Zeitzone einstellen Um das Datum und die Uhrzeit einzustellen: Drücken Sie während der Videoaufzeichnung die Taste Verwenden Sie um Datum/Zeit einstellen auszuwählen und drücken Sie dann Verwenden Sie... -
Seite 13: Videos Aufzeichnen
7. Videos aufzeichnen︱ Wenn Sie den Motor starten, schaltet sich die DrivePro ein und startet automatisch mit der Aufzeichnung. Es ist voreingestellt, dass pro 3 Minuten Aufnahmedauer eine Videodatei gespeichert wird. Um die Länge der Aufzeichnung individuell anzupassen, konsultieren Sie bitte den Abschnitt Einstellungen in diesem Benutzerhandbuch. -
Seite 14: Niedriger Akkustand
G-Sensor Notfall-Aufnahme: Wenn die DrivePro während der Aufzeichnung einen Aufprall feststellt, aktiviert die Kamera mit dieser Einstellung automatisch den Notfall Aufnahmemodus. Wenn die G-Sensor Empfindlichkeit auf “Hoch” eingestellt ist, werden auch kleine Erschütterungen wahrgenommen. Wenn die G-Sensor Empfindlichkeit auf “Niedrig” eingestellt ist, werden nur starke Erschütterungen wahrgenommen. -
Seite 15: Videos Durchsuchen Und Wiedergeben
8. Videos durchsuchen und wiedergeben︱ Videos wiedergeben / Fotos durchsuchen Drücken Sie während der Aufzeichnung auf die Taste 2. Verwenden Sie um Normale Videodatei, Notfallaufnahme oder Schnappschuss auszuwählen und drücken Sie 3. Verwenden Sie um die gewünschte Datei auszuwählen und drücken Sie für eine Vorschau. -
Seite 16: Videos/Fotos Löschen
Videos/Fotos löschen Drücken Sie während der Wiedergabe einer Video-/Fotodatei auf um die Datei zu löschen. 2. Verwenden Sie um die gewünschte Aktion auszuwählen und bestätigen Sie mit Videos schützen 1. Während der Wiedergabe einer normalen Videodatei drücken Sie 2. Verwenden Sie um die gewünschte Aktion auszuwählen und bestätigen Sie mit... -
Seite 17: Einstellungen
9. Einstellungen︱ Im Menü Einstellungen können Sie unter anderem folgende Einstellungen vornehmen: Auflösung der Videos, Aufnahmedauer, G-Sensor Empfindlichkeit, Datum/Uhrzeit, Sprache, Formatierung der Speicherkarte und Upgrade der Firmware. 1. Drücken Sie während der Aufnahme die Einstellungen-Taste 2. Verwenden Sie um die gewünschte Eigenschaft auszuwählen und drücken 3. -
Seite 18: Menüoptionen
Menü Optionen Auflösung: Auflösung/Qualität der Videoaufnahmen einstellen. Verfügbare Einstellungen: 1080P (FHD) / 720P (HD) Belichtungswert: Erhöhen (heller) oder Vermindern (dunkler) des Belichtungswertes Verfügbare Einstellungen: +2.0 ~ -2.0 Videolänge: Länge der einzelnen Videoaufzeichnung einstellen. Verfügbare Einstellungen: 1 Min. / 3 Min. / 5 Min. Videostempel: Uhrzeit oder GPS Information der aktuellen Videoaufnahme anzeigen Verfügbare Einstellungen: Aktivieren / Deaktivieren G-Sensor: G-Sensor Empfindlichkeit einstellen... - Seite 19 Firmware Update: Macht ein Update auf die neueste Firmwareversion (verfügbar auf der Transcend Homepage http://www.transcend-info.com/Support/service. Laden Sie die Firmware von der Transcend Webseite herunter und entkomprimieren Sie die Datei. Kopieren Sie die Datei nun in den Ordner “SYSTEM” auf Ihrer microSDHC Speicherkarte.
- Seite 20 ACHTUNG: Entfernen Sie NIEMALS das Stromkabel oder die microSDHC Karte während die Firmware aktualisiert wird. Die DrivePro 520 fährt herunter und die rote LED blinkt während des Updates. Nach Abschluss des Vorgangs startet die DrivePro automatisch neu. Sollte sich die DrivePro aufgrund eines fehlgeschlagenen Firmwareupdates nicht mehr anschalten lassen, setzen Sie sich für technischen Support bitte mit Transcends...
-
Seite 21: Verwenden Der Drivepro App
10.Verwenden der DrivePro App︱ Dank der extra dafür entwickelten iOS bzw. Android App können Sie das Live-Videomaterial schon während der Aufnahme anschauen, die DrivePro Funktionen bedienen und gespeicherte Videos direkt über Ihr Smartphone oder Tablet wiedergeben. Download und Installation der App 1. -
Seite 22: Drivepro Toolbox™ Software
Verbinden Sie die DrivePro mit Ihrem Windows PC oder verwenden Sie einen microSD-Kartenleser um die aufgezeichneten Videos abzuspielen. 3. Fahrtstrecke anzeigen Lassen Sie sich die zurückgelegte Fahrtstrecke, auf der die Videoaufnahmen gemacht wurden, auf einer Karte anzeigen. (Diese Funktion wird nur von der DrivePro 220 & DrivePro 520 mit GPS Empfänger unterstützt) -
Seite 23: Dateien Auf Einen Computer Übertragen
12. Dateien auf einen Computer übertragen︱ Um Dateien von der DrivePro auf Ihren Computer zu übertragen: Option 1: Entnehmen Sie die microSDHC Karte aus der DrivePro und verwenden Sie einen kompatiblen Kartenleser um die Dateien auf Ihren Computer zu übertragen. Option 2: Setzen Sie die microSDHC Speicherkarte in die DrivePro Onboard-Kamera ein. - Seite 24 Sie können Sie Daten von der Kamera nun übertragen wie von jedem anderen externen Speichergerät. Um Videos zu übertragen, ziehen Sie die entsprechende Datei aus dem Ordner der DrivePro Kamera und legen Sie im gewünschten Ordner auf dem Computer ab (Drag-and-drop). Sicheres Entfernen Ihrer DrivePro (Windows): Klicken Sie in der Windows Informationsleiste auf das Symbol “Hardware sicher entfernen”...
-
Seite 25: Fehlerbehebung
Fragen und Informationen, bevor Sie Ihr Gerät zur Reparatur einsenden. Sollten Sie das Problem dennoch nicht beheben können, wenden Sie sich bitte an Ihren Händler, Ihr Service Center oder an den Kundenservice einer lokalen Transcend Niederlassung. Des Weiteren finden Sie auf unserer Webseite einen Support Bereich sowie häufig gestellte Fragen. -
Seite 26: Spezifikationen
14. Spezifikationen︱ Display Typ & Größe 2.4" farbiges LCD Verbindungsschnittstelle: USB 2.0 Speicherkapazität: microSD, 8GB / 16GB / 32GB (Class 6 oder höher) Abmessungen: 96,2 mm (L) × 64,5mm (B)× 43,9 mm (H) Gewicht: 108g Akku: Li-Polymer 430mAh Eingang: DC 12V~24V Stromzufuhr Ausgang: DC 5V 1A Betriebstemperatur:... -
Seite 27: Recycling Und Umweltschutz
15.Recycling und Umweltschutz︱ Recyceln des Produkts (WEEE): Ihr Produkt wurde aus hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recycelt und wiederverwendet werden können. Wenn Sie das durchgestrichene Mülltonnensymbol auf einem Produkt sehen, unterliegt das Produkt der European Directive 2002/96/EC: Entsorgen Sie niemals Ihr Produkt mit anderem Hausmüll. -
Seite 28: Federal Communications Commission (Fcc) Statement
16. Federal Communications Commission (FCC) Statement︱ This device complies with Part 15 FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference. (2) This device must accept any interference received including interference that may cause undesired operation. This Equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC rules. -
Seite 29: Jahre Bedingte Herstellergarantie
Erzeugnis behoben. Weitergehende Ansprüche im Zusammenhang mit dieser Garantie, gleich welcher Art und aus welchem Rechtsgrund, sind ausgeschlossen. Weiterhin behält Transcend sich das Recht vor, eine geminderte Rückerstattung des Kaufpreises anzubieten, wenn sowohl die Reparatur als auch ein Austausch nicht möglich ist. -
Seite 30: Gnu General Public License (Gpl) Disclosure
WITHOUT ANY WARRANTY, without even implied warranty of MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE. The entire risk as to the quality and performance of the GPL Software is with you. Transcend does not provide any support for the GPL software. - Seite 31 (a) This Agreement constitutes the entire agreement between Transcend and Customer concerning the subject matter hereof, and it may only be modified by a written amendment signed by an authorized executive of Transcend. (b) Except to the extent applicable law, if any, provides otherwise, this Agreement will be governed by the law of the Republic of China, excluding its conflict of law provisions.
