Benutzerhandbuch
DrivePro Onboard-Kamera
(Version 1.2)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Transcend DrivePro Onboard-Kamera

Inhaltszusammenfassung für Transcend DrivePro Onboard-Kamera

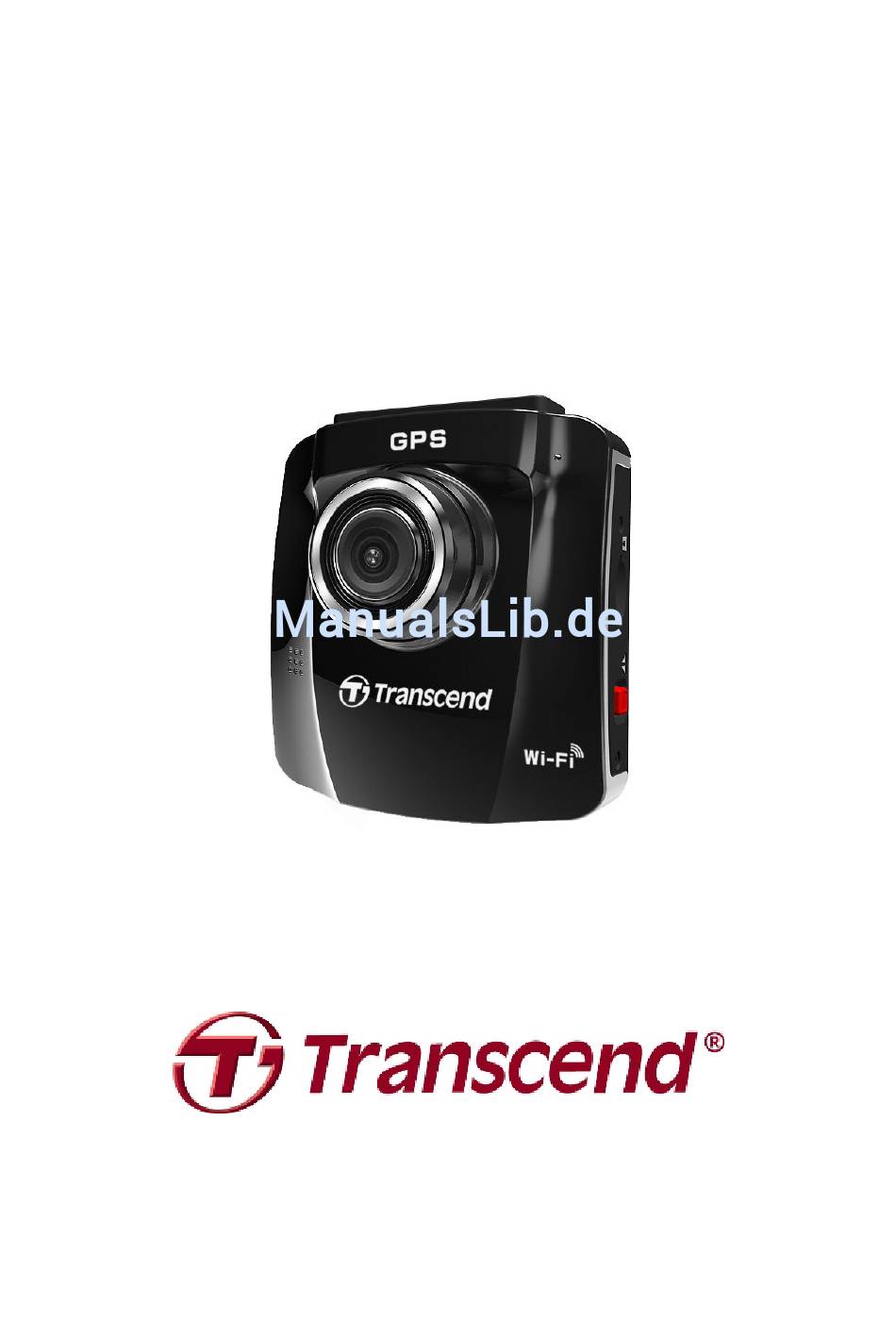

  • Seite 1 Benutzerhandbuch DrivePro Onboard-Kamera (Version 1.2)

  • Seite 2: Inhaltsverzeichnis

    Table of Contents Einleitung︱............................3 Lieferumfang︱............................. 3 Eigenschaften︱........................... 5 Systemvoraussetzungen︱........................5 Sicherheitshinweise︱........................6 Erste Schritte︱.............................7 Einsetzen einer microSDHC Speicherkarte..................8 Montage der DrivePro..........................9 Stromversorgung anschließen......................10 Aufnahmebildschirm..........................12 Bedientasten............................12 Datum und Uhrzeit einstellen......................13 UTC Zeitzone einstellen........................14 Videos aufzeichnen︱........................14 Notfall-Aufnahme............................15 Niedriger Akkustand..........................

  • Seite 3: Einleitung

    Die Videos werden auf einer microSDHC Speicherkarte aufgezeichnet, sobald die Fahrt angetreten wird. Ihre DrivePro wird zusammen mit einer 16GB Transcend microSD Karte ausgeliefert und ermöglicht Ihnen die Aufnahme von etwa 2 Stunden Full-HD Videomaterial. Dabei können Sie sogar während der laufenden Videoaufnahme mit nur einem Knopfdruck Fotos schießen.
  • Seite 4 16GB microSDHC Speicherkarte Kurzanleitung Garantiekarte...

  • Seite 5: Eigenschaften

    Integrierte WLAN Funktion, um die DrivePro per Mobilgerät zu bedienen Heller 6,1cm LCD-Farbbildschirm 130 Grad Weitwinkelobjektiv Inkl. Transcend 16GB microSD Speicherkarte im Lieferumfang Integrierte Kamera, um während der Videoaufnahme Fotos zu schießen Hi-Speed USB 2.0 Konnektor zur einfachen Verbindung mit dem Computer und schnelle Datenübertagung...

  • Seite 6: Sicherheitshinweise

    Sicherheitshinweise︱ Diese Richtlinien zur Sicherheit und Verwendung der DrivePro sind sehr WICHTIG! Bitte befolgen Sie diese sorgfältig um Ihre eigene Sicherheit zu gewährleisten und Ihre DrivePro Onboard-Kamera vor möglichen Schäden zu bewahren. Allgemeine Handhabung  Nur zum Gebrauch innerhalb vom Fahrzeug.

  • Seite 7: Erste Schritte

    Erste Schritte︱ Weitwinkelobjektiv GPS Empfänger 6,1 cm LCD Bildschirm Bedientasten LED Anzeige Reset-Taste Notfall-Taste Speicherkarten-Einschub Gerätehalterung USB-Anschluss Integriertes Mikrofon Integrierte Lautsprecher...

  • Seite 8: Einsetzen Einer Microsdhc Speicherkarte

    Einsetzen einer microSDHC Speicherkarte Bevor Sie Aufnahmen mit Ihrer Drive Pro machen können, müssen Sie eine MLC microSDHC Speicherkarte in die Dashcam einsetzen. Bitte verwenden Sie eine microSDHC Speicherkarte, die mindestens die Class 10 Geschwindigkeit bietet und eine Speicherkapazitätvon 8GB, 16GB, 32GB oder 64GB besitzt. Setzen Sie eine microSDHC Speicherkarte in den dafür vorgesehenen Einschub an der Seite der DrivePro ein.

  • Seite 9: Montage Der Drivepro

    Montage der DrivePro Befestigen Sie die DrivePro mit der Gerätehalterung indem Sie die Halterung in die Einsparung oben im Gerät einführen und seitwärts schieben bis sie mit einem Klick einrastet. Reinigen und trocknen Sie die Fläche auf der Windschutzscheibe gründlich, auf der Sie die DrivePro anbringen möchten.

  • Seite 10: Stromversorgung Anschließen

    Wenn Sie die ideale Position eingestellt haben, drehen Sie Schraube im Uhrzeigersinn um die DrivePro zu arretieren. Stromversorgung anschließen Hinweis: Setzen Sie eine microSD Speicherkarte ein bevor Sie die DrivePro über das mitgelieferte Kabel an den Zigarettenanzünder anschließen. 1. Verbinden Sie das kleine Ende des KFZ-Kabels mit dem USB-Anschluss der DrivePro. 2.
  • Seite 11 3. Wenn Sie den Motor gestartet haben, schaltet sich die DrivePro ein und startet automatisch mit der Aufzeichnung. 4. Wenn Sie den Motor ausschalten, speichert die DrivePro Onboard-Kamera automatisch die aktuelle Aufzeichnung und schaltet sich aus. Hinweis: Bei einigen Fahrzeugen wird die DrivePro über den Zigarettenanzünder auch nach Ausstellen des Motors weiterhin mit Strom versorgt.

  • Seite 12: Aufnahmebildschirm

    Aufnahmebildschirm ① Anzeige für Aufnahme-Status ② Videoauflösung ③ Anzeige für WLAN-Status ④ GPS ⑤ Anzeige für Mikrofon-Status ⑥ Batterie-Status ⑦ Anzahl geschützter Aufnahmen ⑧ Zeit/Geschwindigkeit Bedientasten Mode Video- aufzeichnung Aus-/ Dateien Einstellungen Foto machen Einschalten* durchsuchen Durchsuchen/ Einstellungen Zurück* Hoch Runter Videowiedergabe Zurück*...

  • Seite 13: Notfall-Aufnahmemodus

    Notfall-Aufnahmemodus Drücken Sie während der Videoaufzeichnung auf die Notfalltaste, die sich seitlich an der DrivePro befindet, um den Notfall-Aufnahmemodus manuell zu aktivieren. Übersicht der LED Anzeigen LED Status Definition Konstantes Rot Standby Blinkendes Rot Aufzeichnung Datum und Uhrzeit einstellen Um das Datum und die Uhrzeit einzustellen: Drücken Sie während der Videoaufzeichnung die Taste Verwenden Sie um Datum/Zeit einstellen auszuwählen und drücken Sie dann...

  • Seite 14: Utc Zeitzone Einstellen

    Aufzeichnung individuell anzupassen, konsultieren Sie bitte den Abschnitt Einstellungen in diesem Benutzerhandbuch. Wenn Sie den Motor ausschalten, speichert die DrivePro Onboard-Kamera automatisch die aktuelle Aufzeichnung und schaltet sich aus. Hinweis: Bei einigen Fahrzeugen wird die DrivePro über den Zigarettenanzünder auch nach Ausstellen des Motors weiterhin mit Strom versorgt.

  • Seite 15: Notfall-Aufnahme

    Notfall-Aufnahmen Im Notfall-Aufnahmemodus speichert die DrivePro die Zeitspanne von 30 Sekunden vor dem Vorfall bis 30 Sekunden danach (insgesamt 1 Minute) sicher ab. Die DrivePro kann bis zu 15 Notfall-Aufnahmen als Videodateien speichern. Videodateien, die in diesem Modus gespeichert werden, sind vor dem Überspeichern geschützt.

  • Seite 16: Niedriger Akkustand

    Niedriger Akkustand Niedriger Akkustand: Bitte laden Sie Ihre DrivePro auf, sobald dieser Warnhinweis angezeigt wird, um Fehler bei den Datums-/Zeiteinstellungen zu verhindern. Bitte vermeiden Sie es auch, die DrivePro allein mit dem integrierten Akku zu verwenden. Hinweis: Bitte laden Sie die DrivePro vor der Nutzung vollständig auf.

  • Seite 17: Videos Durchsuchen Udn Wiedergeben

    Videos durchsuchen und wiedergeben︱ Videos wiedergeben/ Fotos durchsuchen Drücken Sie während der Aufzeichnung auf die Taste Verwenden Sie um normale Videodateien oder Geschützte Dateien oder Foto auszuwählen und drücken Sie Verwenden Sie um die gewünschte Datei auszuwählen und drücken Sie 4.

  • Seite 18: Videos Löschen

    Videos löschen Drücken Sie während der Wiedergabe einer Videodatei auf um die Datei zu löschen. Die Nachricht “Wollen Sie diese Datei wirklich löschen?” wird angezeigt. Verwenden Sie um “Ja” auszuwählen und drücken Sie um die Datei zu löschen. Videos schützen Während der Wiedergabe einer normalen Videodatei drücken Sie .

  • Seite 19: Einstellungen

    Einstellungen︱ Im Menü Einstellungen können Sie unter anderem folgende Einstellungen vornehmen: Auflösung der Videos, Aufnahmedauer, G-Sensor Empfindlichkeit, Datum/Uhrzeit, Sprache, Formatierung der Speicherkarte und Upgrade der Firmware. Drücken Sie während der Aufnahme die Einstellungen-Taste 2. Verwenden Sie um die gewünschte Option auszuwählen und drücken 3.

  • Seite 20: Menüoptionen

    Menü-Optionen WLAN Verbindung: WLAN Verbindung der DP220 aktivieren/deaktivieren Verfügbare Einstellungen: An/Aus Auflösung: Auflösung/Qualität der Videoaufnahmen einstellen. Verfügbare Einstellungen: 1080P (FHD) / 720P (HD) Belichtungswert: Erhöhen (heller) oder Vermindern (dunklert) des Belichtungswertes Verfügbare Einstellungen: +2.0 / +1.5 / +1.0 / +0.5 / 0 / -0.5 / -1.0 / -1.5 / -2.0 Videolänge: Länge der einzelnen Videoaufzeichnung einstellen.
  • Seite 21 Informationen: Aktuelle Firmware Version, Kapazität der Speicherkarte und freien Speicherplatz anzeigen. Formatieren: MicroSDHC Karte formatieren. Verfügbare Einstellungen: Nein / Ja ACHTUNG: Das Formatieren löscht alle auf der Karte gespeicherten Daten. Firmware Update: Macht ein Update auf die neueste Firmwareversion (verfügbar auf der Transcend Homepage: http://de.transcend-info.com/Support/service).
  • Seite 22 Laden Sie die Firmware von der Transcend Webseite herunter und entkomprimieren Sie die Datei. Kopieren Sie die Datei nun in den Ordner “SYSTEM” auf Ihrer microSDHC Speicherkarte. Setzen Sie die microSDHC Karte mit der neuen Firmware in Ihre DP220 ein.

  • Seite 23: Installation Der Drivepro App

    Installation der DrivePro App︱ Dank der extra dafür entwickelten iOS bzw. Android App können Sie das Live-Videomaterial schon während der Aufnahme anschauen, die DrivePro Funktionen bedienen und gespeicherte Videos direkt über Ihr Smartphone oder Tablet wiedergeben. Installation der App auf einem iOS-Gerät: 1.

  • Seite 24: Mit Der Drivepro Verbinden

    Mit der DrivePro verbinden︱ Um die Videoaufnahmen Ihrer DP220 kabellos mithilfe Ihres iOS/Android Gerätes zu speichern, verbinden sich bitte zunächst WLAN-Netzwerk DrivePro. (Auf Ihrer DrivePro) 1. Drücken Sie während der Videoaufzeichnung die Taste der DrivePro um die WLAN-Funktion zu aktivieren. 2.

  • Seite 25: Bedienung Der Drivepro App Auf Ios Und Android-Geräten

    Bedienung der DrivePro App auf iOS und Android-Geräten ︱ Wenn die DrivePro App gestartet wird und Ihr Mobilgerät per WLAN mit der DrivePro verbunden ist, wird der Live View Bildschirm im Querformat angezeigt. Dort wird das live Video, das Aufnahmeformat, der Mikrofonstatus, die aktuelle Zeit und der Aufnahmestatus angezeigt.

  • Seite 26: Wiedergabe Von Videos

    Wiedergabe von Videos Tippen Sie auf das Vorschaubild des gewünschten Videos.  Mit iOS: Die ausgewählte Datei wird automatisch abgespielt.  Mit Android: Die ausgewählte Datei wird automatisch abgespielt. iOS: Video Player Android: Video Player Videos herunterladen 1. Tippen Sie auf die Informationen neben dem Dateivorschaubild des gewünschten Videos. Eine Liste mit Dateifunktionen erscheint unter der Videodatei.
  • Seite 27 Videos löschen 1. Tippen Sie auf die Informationen neben dem Dateivorschaubild des gewünschten Videos. Eine Liste mit Dateifunktionen erscheint unter der Videodatei. 2. Tippen Sie dort auf das Löschen-Symbol 3. Tippen Sie auf OK um die Datei zu löschen. Videoinformationen anzeigen 1.

  • Seite 28: Dateien Auf Einen Computer Übertragen

    Kartenleser um die Dateien auf Ihren Computer zu übertragen. Option 2: Setzen Sie die microSDHC Speicherkarte in die DrivePro Onboard-Kamera ein. Schließen Sie das kleine Ende des USB-Kabels an den Mini-B USB Port, der sich seitlich an der DrivePro befindet, an.

  • Seite 29: Sicheres Entfernen Ihrer Drivepro (Windows)

    *Anmerkung: (I:) ist ein Beispiel für eine Laufwerk Buchstaben, die Bezeichnung auf Ihrem PC kann variieren. Sie können Sie Daten von der Kamera nun übertragen wie von jedem anderen externen Speichergerät. Um Videos zu übertragen, ziehen Sie die entsprechende Datei aus dem Ordner der DrivePro Kamera und legen Sie im gewünschten Ordner auf dem Computer ab.
  • Seite 30 WARNUNG! Um Datenverlust zu verhindern, folgen Sie immer den Schritten zum sicheren Entfernen der Hardware von Ihrem Computer, wenn Sie die DrivePro von Ihrem PC trennen. Wenn die DrivePro mit einem Computer verbunden ist, kann sie lediglich zum Transfer von Daten verwendet werden. Andere Funktionen der Kamera können Sie in diesem Moment nicht verwenden.

  • Seite 31: Fehlerbehebung

    Fragen und Informationen, bevor Sie Ihr Gerät zur Reparatur einsenden. Sollten Sie das Problem dennoch nicht beheben können, wenden Sie sich bitte an Ihren Händler, Ihr Service Center oder an den Kundenservice einer lokalen Transcend Niederlassung. Des Weiteren finden Sie auf unserer Webseite einen Support Bereich sowie häufig gestellte Fragen.

  • Seite 32: Spezifikationen

    Spezifikationen︱ Display: 6,1cm LCD Lautsprecher / Mikrofon: 1.0 Watt / 0.5 mA (integriert) USB Schnittstelle: USB 2.0 Auf MLC Flashspeicher basierende microSD-Karten in Speicherkapazität: den Kapazitäten 8GB/16GB/32GB/64GB (Class 10 oder höher) 4 Bedientasten Bedientasten: 1 Notfalltaste 1 Reset Taste Abmessungen: 70.2mm (L)×...

  • Seite 33: Recycling Und Umweltschutz

    Recycling und Umweltschutz︱ Recyceln des Produkts (WEEE): Ihr Produkt wurde aus hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recycelt und wiederverwendet werden können. Wenn Sie das durchgestrichene Mülltonnensymbol auf einem Produkt sehen, unterliegt das Produkt der European Directive 2002/96/EC: Entsorgen Sie niemals Ihr Produkt mit anderem Hausmüll.

  • Seite 34: Federal Communications Commission (Fcc) Statement

    Federal Communications Commission (FCC) Statement This device complies with Part 15 FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference. (2) This device must accept any interference received including interference that may cause undesired operation. This Equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC rules.

  • Seite 35: Jahre Bedingte Herstellergarantie

    Erzeugnis behoben. Weitergehende Ansprüche im Zusammenhang mit dieser Garantie, gleich welcher Art und aus welchem Rechtsgrund, sind ausgeschlossen. Weiterhin behält Transcend sich das Recht vor, eine geminderte Rückerstattung des Kaufpreises anzubieten, wenn sowohl die Reparatur als auch ein Austausch nicht möglich ist.

  • Seite 36: Gnu General Public License (Gpl) Disclosure

    WITHOUT ANY WARRANTY, without even implied warranty of MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE. The entire risk as to the quality and performance of the GPL Software is with you. Transcend does not provide any support for the GPL software.
  • Seite 37 (a) This Agreement constitutes the entire agreement between Transcend and Customer concerning the subject matter hereof, and it may only be modified by a written amendment signed by an authorized executive of Transcend. (b) Except to the extent applicable law, if any, provides otherwise, this Agreement will be governed by the law of the Republic of China, excluding its conflict of law provisions.
  • Seite 38 CAUTION RISK OF EXPLOSION IF BATTERY IS REPLACED BY AN INCORRECT TYPE. DISPOSE OF USED BATTERIES ACCORDING TO THE INSTRUCTIONS.
