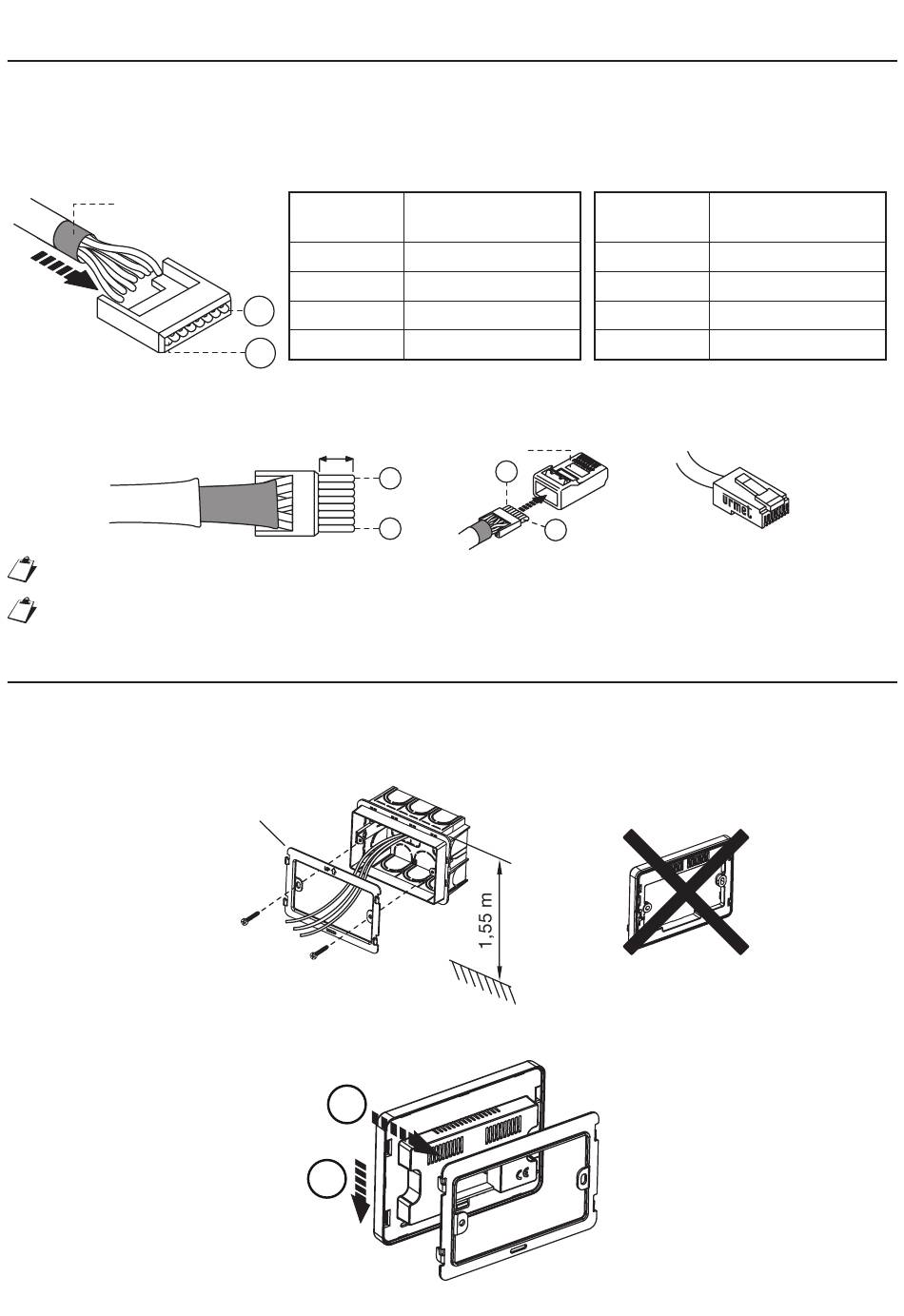

VERKABELUNGSANLEITUNG

RJ45-Ethernetkabel
Das Ipercom-System ist für einen Betrieb nach dem Standard EIA/TIA 568B konzipiert.
• Das Kabel an einem der RJ45-Steckverbinder mit Urmet-Logo einstecken.
• Den Leiter unter Berücksichtigung der genannten Farbgebungen (Standard T568B) in die Führung
einführen.
Grauer Mantel
• Die Kabel so abschneiden, dass sie ca. 5 mm aus der Führung herausragen, die Führung in den Stecker
einführen und mit dem dafür vorgesehenen Werkzeug crimpen.
Sicherstellen, dass der graue Mantel innerhalb des Steckers bleibt.
Dieser Anschlusstyp garantiert KEINE Doppelisolierung.

INSTALLATION

MIT UNTERPUTZDOSE MOD. 503
Einbaudose wie unten abgebildet in der angegebenen Höhe installieren.
Anbauplatte wie abgebildet an der Unterputzdose.
Anbauplatte
Anschlüsse herstellen.
Sprechanlage an der Halterung befestigen.
DS1160-007
Leiter Nr.
1
2
1
3
4
8
~ 5 mm
n° 2 M3,5 x 19 mm
(mitgeliefert)
1
2
Kabelfarbe
Weiß-Orange
Orange
Weiß-Grün
Blau
Stecker
1
1
8
8
Einbaudosetyp 503
Leiter Nr. Kabelfarbe
5 Weiß-Blau
6 Grün
7 Weiß-Braun
8 Braun
19
