DS 1150-001A

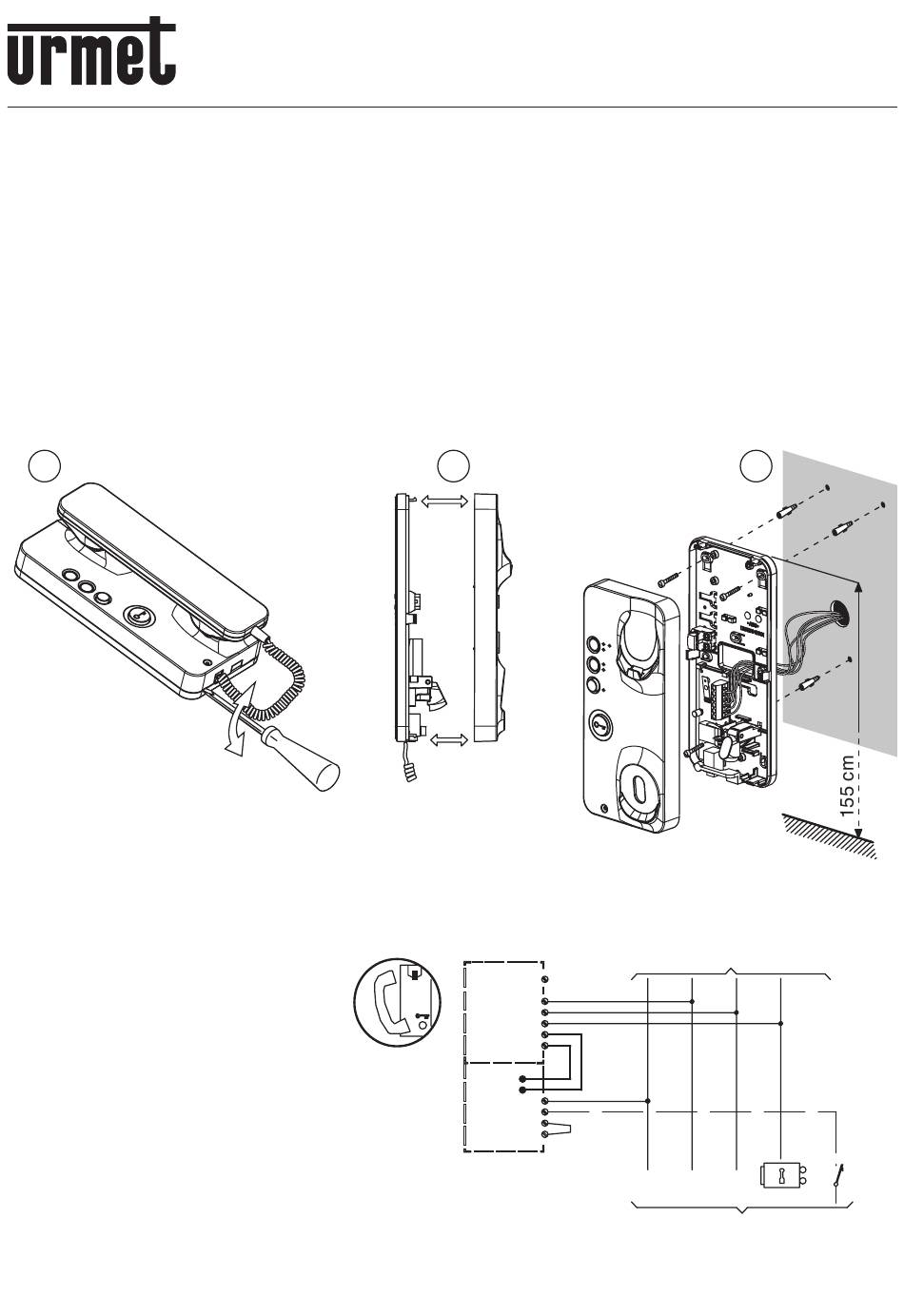

CON 1 TASTO ADDIZIONALE Sch. 1150/1

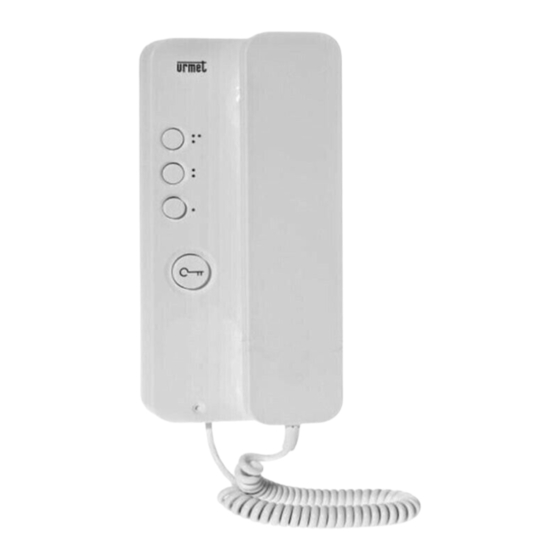

DOOR PHONE: WITHOUT BUTTONS Ref. 1150,
WITH 1 ADDITIONAL BUTTON Ref.1150/1
INTERPHONE: SANS TOUCHES Réf.1150,
AVEC UNE TOUCHE SUPPLÉMENTAIRE Réf.1150/1
INTERFONO: SIN PULSADORES Ref.1150,
CON 1 PULSADOR ADICIONAL Ref.1150/1
SPRECHANLAGE: OHNE ZUSATZTASTEN BN 1150,
1
SISTEMA CHIAMATA TRADIZIONALE
TRADITIONAL CALL SYSTEM
SYSTÈME AVE APPEL TRADITIONNEL
SISTEMA DE LLAMADA TRADICIONAL
SYSTEM MIT STANDARD-RUFTON
SC101-1463B
C4.033
Sul buzzer inserire la resistenza
da 47 Ohm spostando il jumper.
Move the jumper and insert the
47 Ohm resistor on the buzzer.
Sur le ronfl eur, insérer la résistance
de 47 Ohm en déplaçant le
pontet.
En el zumbador introducir la
resistencia de 47 Ohm moviendo
el jumper.
Auf dem Summer den 47 Ohm
Widerstand einsetzen und dabei
den Jumper verstellen.
CITOFONO: SENZA TASTI Sch. 1150,
MIT 1 ZUSATZTASTE BN 1150/1
Citofono
Door phone
Interphone
Interfono
Sprechanlage
Buzzer Sch.9854/56
Buzzer Ref.9854/56
Ronfleur Réf.9854/56
Zumbador Ref.9854/56
Summer BN 9854/56
2
AI CITOFONI SUCCESSIVI
TO FOLLOWING DOOR PHONES
A LOS INTERFONO SUCESIVOS
ZU DEN FOLGENDEN SPRECHANLAGE
CA
2
6
9
1
10
-/~
1
1
+/~
CP
CP
(C4.033)
DALLA COLONNA MONTANTE
DE LA COLONNE MONTANTE
DE LA COLUMNA MONTANTE
VON DER STEIGLEIGTUNG
3
AUX PHONES SUIVANTS
1
2
-
FROM RISER
Mod.
1150
LBT 8932
