10.

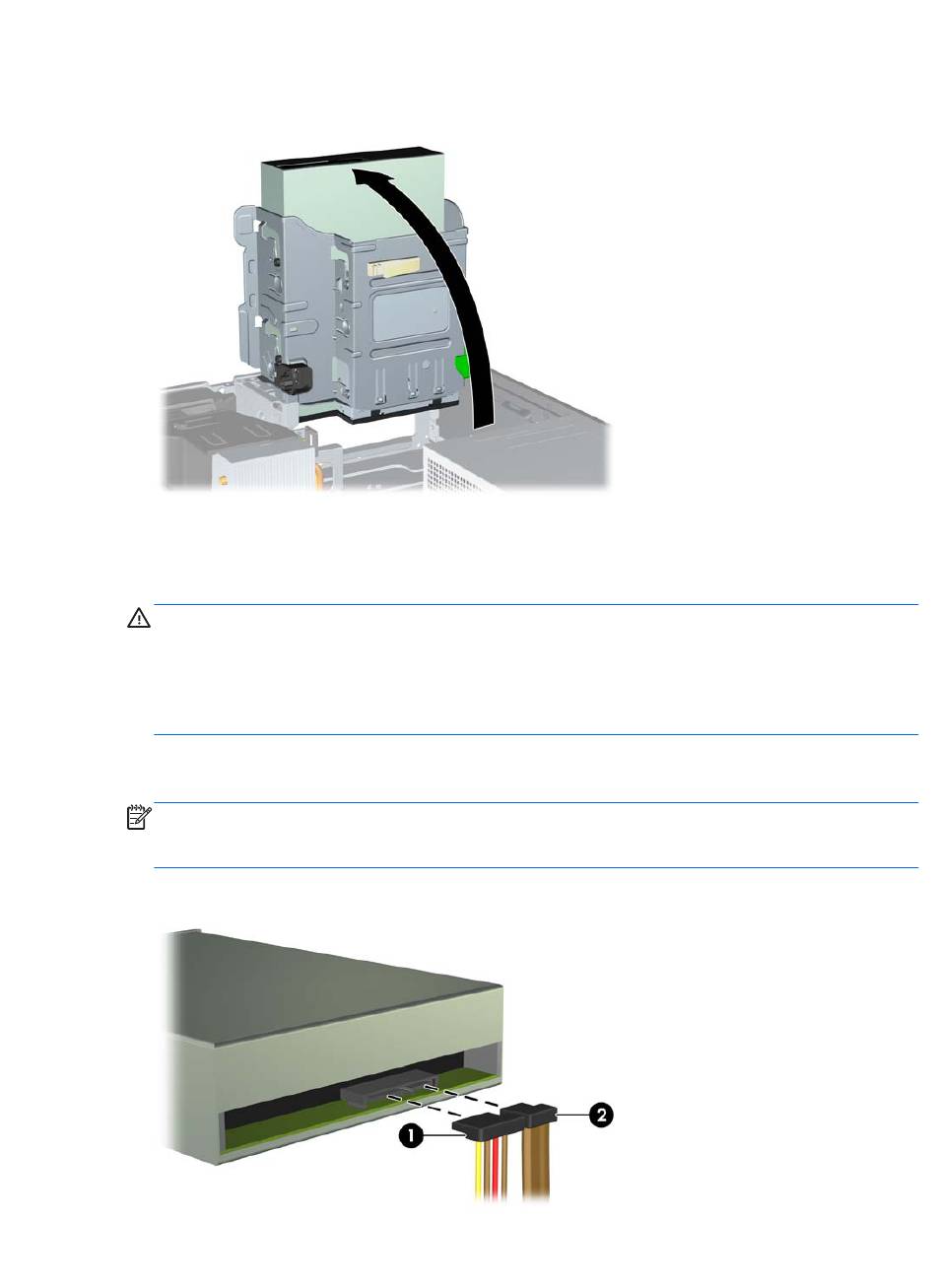

Stellen Sie den Laufwerkskäfig aufrecht.
Abbildung 4-24
11.
Schließen Sie das SATA-Datenkabel an den weißen SATA-Anschluss auf der Systemplatine an,
der als SATA2 gekennzeichnet ist.
12.
Verlegen Sie das Datenkabel durch die Kabelführungen.
ACHTUNG:
Die beiden Kabelführungen verhindern, dass das Datenkabel beim Anheben oder
Absenken des Laufwerkskäfigs gequetscht wird. Eine Kabelführung befindet sich auf der
Unterseite des Laufwerkskäfigs. Die andere Kabelführung befindet sich auf dem
Gehäuserahmen auf der Unterseite des Laufwerkskäfigs. Vergewissern Sie sich, dass das
Datenkabel durch diese Führungen verlegt ist, bevor Sie es an das optische Laufwerk
anschließen.
13.
Schließen Sie das Stromkabel (1) und das Datenkabel (2) auf der Rückseite des optischen
Laufwerks an.
HINWEIS:
Das Stromkabel für das optische Laufwerk ist ein Kabel mit drei Anschlüssen, das
von der Systemplatine zur Festplatte und dann zur Rückseite des optischen Laufwerksschachts
geleitet wird.
Abbildung 4-25
Aufrechtstellen des Laufwerkskäfigs
Anschließen der Strom- und Datenkabel
Ein- und Ausbauen von Laufwerken 121
