Zubehör - contaclip EMS-3 Bedienungsanleitung

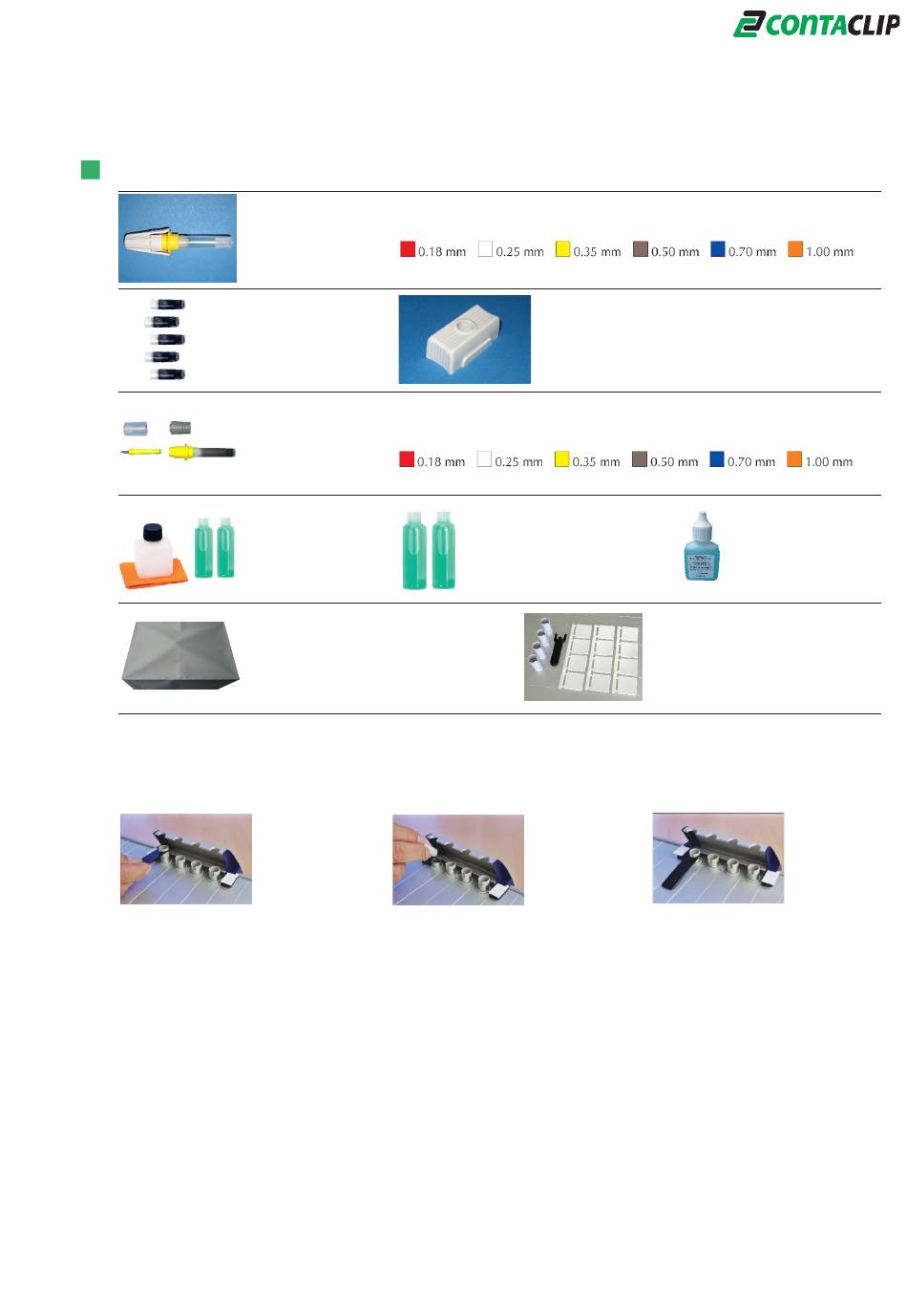

7. Zubehör
Plotter Pen PP
Ink Cartridges
Plotter Pen PPE
Cleaning Set
Staubschutzhaube
AUSWECHSELN EINES DICHTEINSATZES IN DER PEN-STATION:
1. Entnahme der Dichtungs-
station aus der Pen-Station:
1. HERAUSNEHMEN EINES DICHTEINSATZES AUS DER PEN-STATION:
Öffnen Sie zuerst die Penstation durch Betätigung der Open/Close-Taste.
Setzen Sie den beiliegenden Schlüssel, wie in der Abbildung gezeigt, auf die Dichteinheit auf. Hebeln
Sie den Dichteinsatz nun vorsichtig aus dem Halterohr.
2. EINSETZEN UND AUSRICHTEN EINES DICHTEINSATZES IN DER PEN-STATION:
Setzen Sie den neuen Dichteinsatz in die Penstation. Drücken Sie den Dichteinsatz vorsichtig bis zum
Anschlag in das Alu-Rohr. Richten Sie nun mit dem Schlüssel den Dichtsatz so aus, dass der Schlüssel
parallel zur Plotterfläche ausgerichtet ist, damit die seitliche Öffnung des Dichteinsatzes mittig
ausgerichtet ist.
3. AUSWECHSELN DER ANSCHREIBPLÄTTCHEN:
Die Anschreibplättchen werden seitlich herausgezogen. Die neuen Anschreibplättchen schiebt man an
der seitlichen Führung der Klemmhalterung nach hinten bis das Anschreibplättchen fest sitzt.
lieferbar in 6 Strichstärken
Halter für Plotter Pen
lieferbar in 6 Strichstärken
Pen Cleaner
2. Einsetzen der Dichtungs-
station in die Pen-Station:
Cleaning Fluid
Service Kit für Pen-Station
3. Ausrichten der Dichtungs-
station in der Pen-Station:
12
