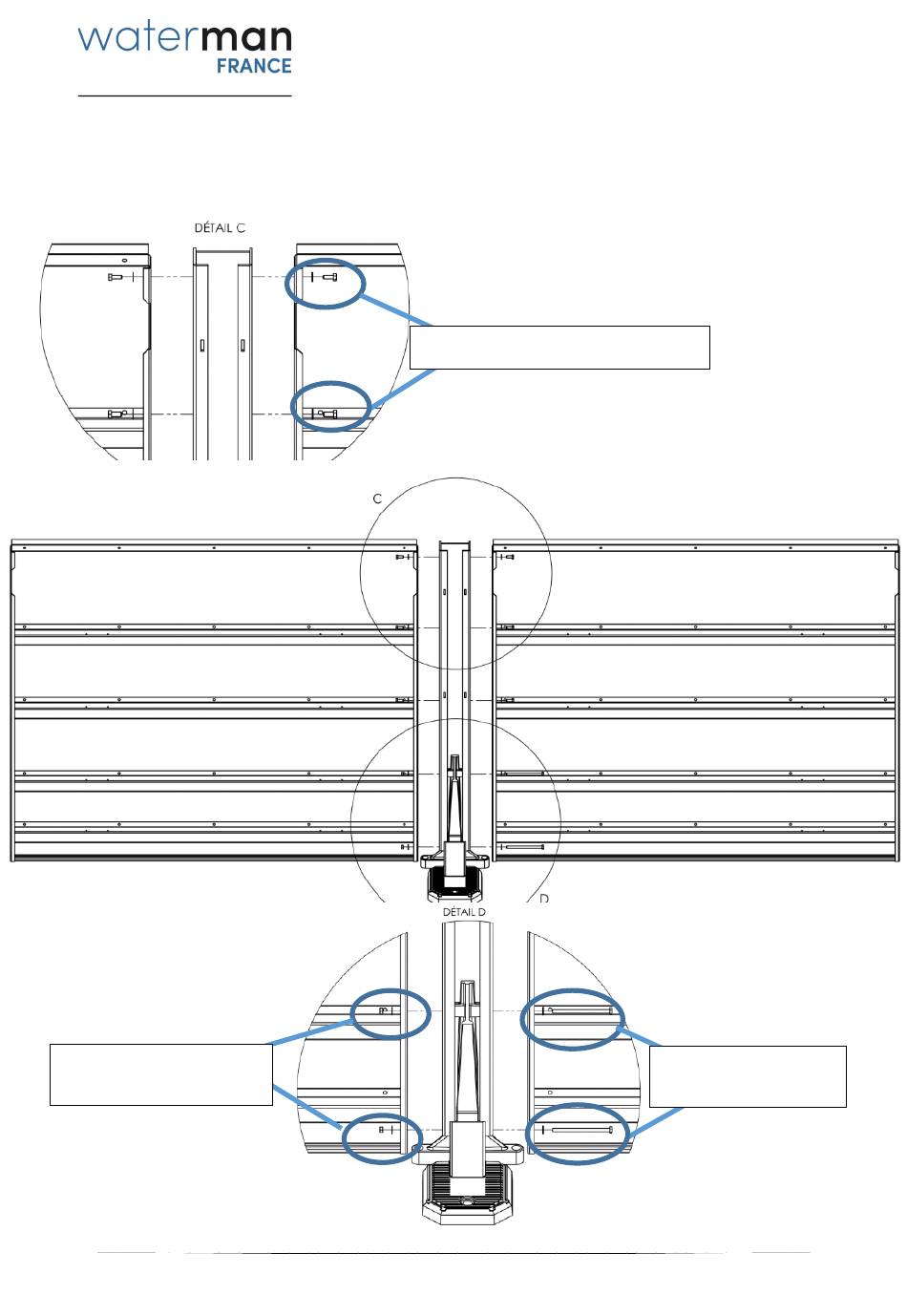

Montage eines geraden Teils
Schieben Sie zuerst einen Pfosten in einen Gussfuß.
Befestigen Sie die Einheit Gussfuß/Holm/Paneel mit Hilfe der Schrauben (M8 x 130) und der
Unterlegscheiben und Muttern (Detail D)
Befestigen Sie die Einheit Holm/Paneel mit den Schrauben (M8 x 20) und Unterlegscheiben (Detail C).
Unterlegscheibe
+ Mutter M8x130
Schraube + Unterlegscheibe M8x20
23
Unterlegscheibe +
Schraube M8x130
