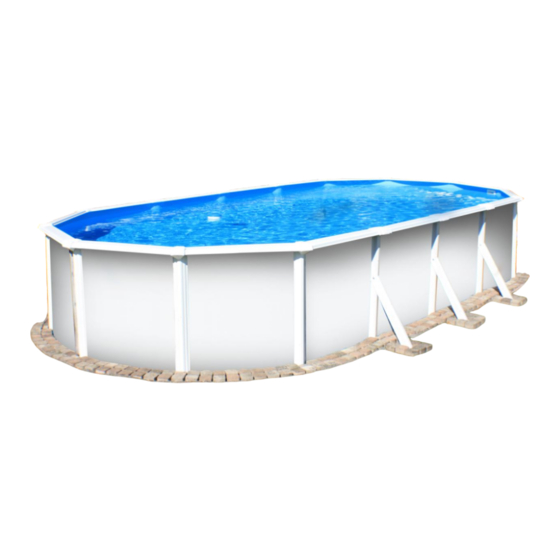

Inhaltszusammenfassung für Waterman VISION Becken

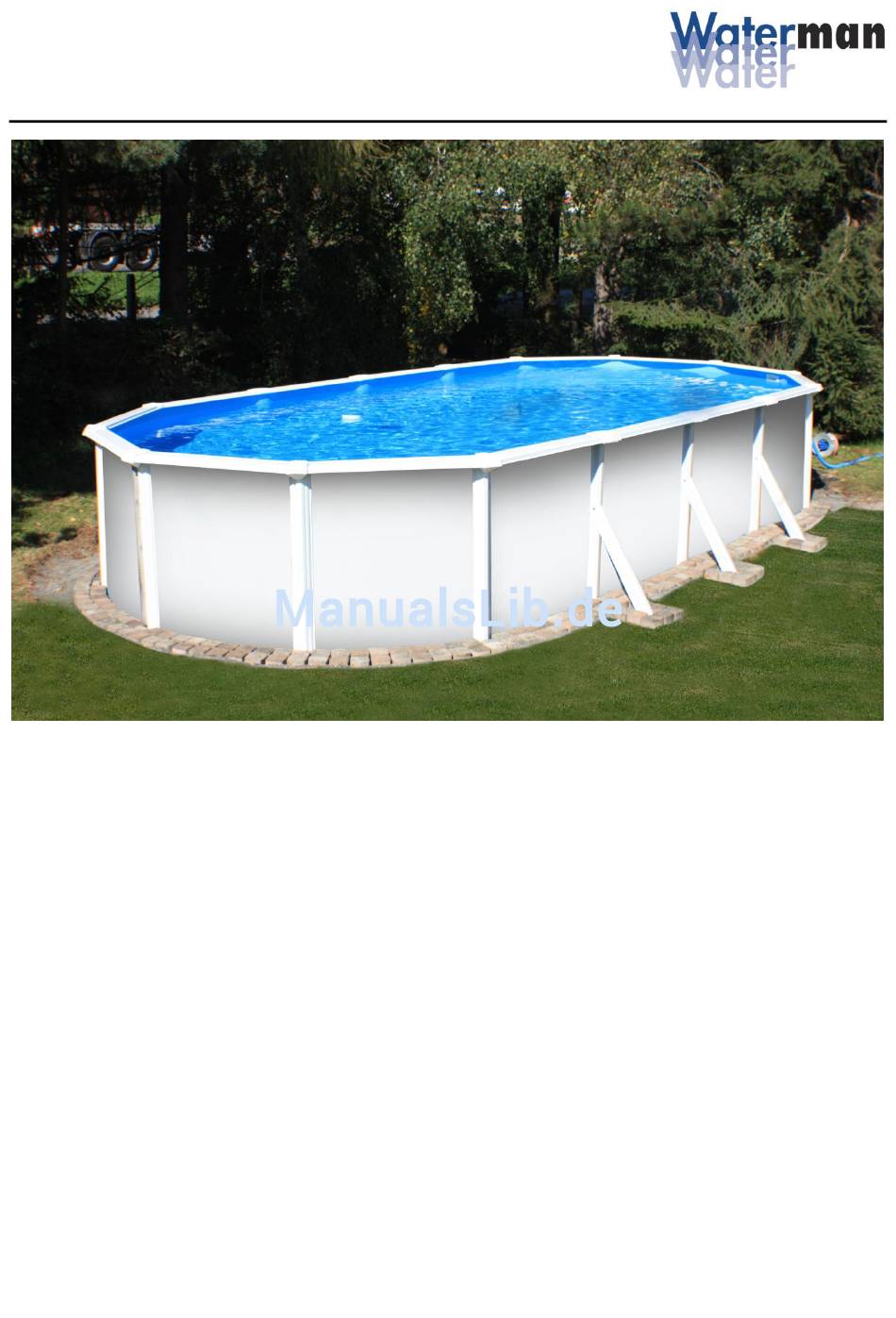

  • Seite 1 Montageanleitung Visionbecken Oval...
  • Seite 2: Allgemeine Sicherheitshinweise

    DE | VISION Becken | Montageanleitung Sie haben mit dem Kauf eines Original Waterman Schwimmbeckens ein Qualitätsprodukt erworben, welches sich auf Grund der durchdachten Konstruktion schnell und einfach aufbauen lässt. Lesen Sie diese Anleitung unbedingt sorgfältig durch und verwahren Sie diese während der gesamten Nutzungszeit Ihres Schwimmbeckens! Änderungen im Sinne des technischen Fortschritts behalten wir uns vor.
  • Seite 3 DE | VISION Becken | Montageanleitung TEILELISTE Teile Nr. Beschreibung 5,00x3,00 6,10x3,75 7,30x3,75 Karton #1 von 4 Bodenschienen- bzw. Hand- ST1210 laufauflage-Schienen L = 1140mm Bodenschienen- bzw. Hand- laufauflage-Schienen L = ST1212 1130mm Karton #2 von 4 Handlaufschienen ST1160 L = 1132mm...
  • Seite 4 DE | VISION Becken | Montageanleitung Handlaufverbindungskappen ST2463 für die Rundung Handlaufverbindungskappen ST2464 (klein) für die Rundung Handlaufverbindungskappe ST3462 Poolmittelteil Handlaufauflageplatten Pool- ST3177 mittelteil Bodenschienenverbindungsstü- ST3233 cke für den Poolmittelteil Schrauben-Packung ST2402 Schrauben Abdeckungen...
  • Seite 5 DE | VISION Becken | Montageanleitung Karton #4 von 4 Druckplatten ST6254 L = 677 mm Endzugband lang ST7224 L = 1400 mm Mittelzugband kurz ST7254 L = 835 mm Horizontale Versteifung ST5238 L = 1270 mm Steher für Poolmittelteil.
  • Seite 6 DE | VISION Becken | Montageanleitung Standortauswahl und Untergrundvorbereitung bzw. andere wertvolle Einrichtungen gelangt. Die örtlichen Standort Gegebenheiten, wie z.B. die Untergrundbeschaffenheit, Wir empfehlen, das Schwimmbecken an einem sonnigen Stromversorgung, sollten dabei berücksichtigt werden. Im Ort nicht in der Nähe von Bäumen aufzustellen und die Zweifelsfall wenden Sie sich bitte an Ihren Fachhänd-...
  • Seite 7 DE | VISION Becken | Montageanleitung Grundlegende Hinweise vor dem Aufbau (Wetterbedingungen) Bevor Sie mit dem Aufbau beginnen, vorab einige wichtige mit scharfen oder rauen Gegenständen in Berührung brin- Hinweise: gen und nicht über den Boden schleifen. Der wichtigste Bestandteil des Beckens ist die Schwimm- Hinweis: Bei einer zu niedrigeren Temperatur wird die Folie bad-Innenhülle, auch Folie genannt.
  • Seite 8 DE | VISION Becken | Montageanleitung Aufzeichnen des Schwimmbeckengrundrisses Wählen Sie aus den folgenden Plänen den zu Ihrer Poolgröße passenden. Die angegebenen Maße zeigen die Dimensionen Ihres Schwimmbeckens. Für die Vorbereitung des Platzes wie Abheben der Grasnarbe bzw. Aushub addieren Sie allseitig noch 30 cm hinzu.
  • Seite 9 DE | VISION Becken | Montageanleitung 6,10 x 3,75 m 7,30 x 3,75 m...
  • Seite 10 DE | VISION Becken | Montageanleitung Entfernen Sie 10 – 15 cm der Rasennarbe innerhalb der Markierung. Beseitigen Sie alle Äste, Steine und Wurzeln aus dem markierten Bereich. Es ist sehr wichtig, dass alle spitzen Gegenstände entfernt werden, die die Folie beschädigen könnten.
  • Seite 11 DE | VISION Becken | Montageanleitung Verbinden Sie den Steher mit der horizontalen Versteifung (STEP 1 in Zeichnung unten). Setzen Sie M8x20 Hex Schrauben mit Beilagscheibe von außen ein, dann die M8 Nuss von innen. Schrauben Sie noch nicht ganz fest zu! Danach verbinden Sie die Schrägabstützung mit den Stehern (STEP 2 in Zeichnung oben).
  • Seite 12 DE | VISION Becken | Montageanleitung Verbinden Sie nun die Schrägabstützung mit der horizontalen Versteifung (STEP 3 in Zeichnung oben). Setzen Sie M8x20 Sechskantschrauben mit Beilagscheibe von außen ein, dann M8 Nuss von innen. Schrauben Sie noch nicht ganz fest zu! Nun ziehen Sie alle Schraubverbindungen fest zu! Zum Schluss fixieren Sie mit den #12x3/4 Blechschrauben nochmals den Steher an der horizontalen Versteifung (STEP 4 in Zeichnung oben).
  • Seite 13 DE | VISION Becken | Montageanleitung Einrichtung des Mittelteiles Richten Sie nun die Steherpaare parallel zueinander aus. Bei allen drei Pools beträgt der Abstand zwischen Steherpaaren jeweils 1236 mm (Abstand A in Zeichnung unten) Befestigen Sie provisorisch die Handlaufscheinen am Mittelteil. Prüfen Sie anschließend, ob die Fluchten a-b und c-d (siehe Zeichnung oben) wirklich gerade und horizontal liegen.
  • Seite 14 DE | VISION Becken | Montageanleitung Um den Druck nach außen besser abzufangen, legen Sie Betonplatten unter die horizontale Versteifung, jeweils eine an Ver- bindungsstelle Schrägstütze/horizontale Versteifung und eine am Ende der horizontalen Versteifung (siehe beide Zeichnun- gen oben). Der Abstand von Punkt X (hier wird später der Stahlmantel durchgehen) zum Mittelpunkt der ersten Waschbetonplatte be- trägt 50 cm, zu der zweiten äußeren 96 cm.
  • Seite 15 DE | VISION Becken | Montageanleitung Kalksteinsplitt als Schutz für die Innenhülle Stellen Sie sicher, dass alle Schrauben und Bolzenköpfe, die mit Sand oder Styropor abgedeckt werden sollen, zuerst mit einem dicken Klebeband überklebt werden. Prüfen Sie nochmals, ob alle Löcher ganz mit Kalksteinsplitt aufgefüllt sind. Ver- teilen Sie eine 2-3 cm hohe Kalksteinsplittschicht (keine Kieselsteine) auf dem Fundamentbereich und verdichten diese.
  • Seite 16 DE | VISION Becken | Montageanleitung Tipp: Bevor Sie anfangen, den Stahlmantel auszurollen, sollten Sie unbedingt folgende Gegenstände mit in den Poolbereich bringen: die Poolfolie, gegebe- nenfalls die Vliestrennlage, etwas Kalksteinsplitt bzw. Styroporkeile, um später die Hohlkehle herzustellen, sowie eine Leiter, um später aus dem Pool herauszuklettern, nachdem der Stahlmantel aufgestellt ist.
  • Seite 17 DE | VISION Becken | Montageanleitung werden. Sollten die Mantelenden nicht exakt aufeinander treffen, klopfen Sie leicht an den Stahlmantel und ziehen Sie ihn in die erforderliche Richtung. Um die Enden des Stahlmantels zusammenzufügen, richten Sie Löcher in den beiden Enden der Poolwand aufeinander aus.
  • Seite 18 DE | VISION Becken | Montageanleitung Nachdem der Stahlmantel aufgebaut wurde, gehen Sie ganz um das Pool herum und stellen sicher, dass alle Lücken zwischen den Bodenschienen gleich groß sind. Alle Bodenschienenverbindungsstücke nochmals überprüfen, um sicher zu stellen, dass jede genau in der Mitte der beiden Bodenschienen liegt. Prüfen Sie, ob der Stahlmantel an allen Stellen auf gleichem Niveau ist.
  • Seite 19 DE | VISION Becken | Montageanleitung Stützfpeiler 7,5cm 10cm Bodenschutz auslegen (Nicht im Lieferumfang enthalten!) Es ist zwingend erforderlich, eine Bodenschutzplane oder - vlies unter die PVC-Innenhülle zu legen, um diese vor di- rektem Kontakt mit dem Untergrund und dort evtl. enthal- tenen PVC-unverträglichen Substanzen zu schützen (Aus-...
  • Seite 20 DE | VISION Becken | Montageanleitung Falten zu verhindern, ganz vermeiden kann man sie entfernt und die Innenhülle neu ausgerichtet wird. aber nicht. Dies stellt jedoch keine Bitte die außen überstehende Folie nicht abschneiden, Qualitätsminderung da sonst bei einem Wiederaufbau des Beckens die dar und hat keine Auswirkung auf die Lebensdauer der Folie nicht mehr passen würde.
  • Seite 21 DE | VISION Becken | Montageanleitung Handlaufmontage: Auf der Steheroberseite schrauben Sie nun jeweils die Handlaufauflageplatten (Teil ST2168, trapezförmig) auf. Die Metall- handlaufschienen werden auf die Handlaufauflageplatten mittels vier Gewindeschrauben je Schiene montiert. Wenn alle Metallhandlaufschienen montiert sind, werden die großen Handlaufverbindungskappen mit den Gewindeschrau- ben verschraubt.
  • Seite 22 DE | VISION Becken | Montageanleitung Entnehmen Sie die Montageanleitungen für diese Teile aus den jeweiligen Beschreibungen. Achtung: Für die Montage von Skimmer und Einströmdüse sollte sich mindestens 60 cm Wasser in Ihrem Schwimmbecken befinden. Befüllen Ihres Schwimmbeckens Achten Sie darauf, dass sich keine Falten in der Folie befin- Wichtig! Unbedingt beachten: Schwimmbadeinbauteile, den.
  • Seite 23: Pflege Und Wartung

    DE | VISION Becken | Montageanleitung Pflege und Wartung Für jederzeit sauberes, klares Wasser sorgt die Kombination Überwinterung  zwischen mechanischer und chemischer Wasserpflege. Unsere Schwimmbecken sind bei sachgemäßer Pflege vollkommen winterfest.  Mechanische Wasseraufbereitung Das Schwimmbecken grundsätzlich in wassergefülltem Beseitigung von Schmutzteilchen im Wasser durch eine Zustand überwintern!
  • Seite 24 DE | VISION Becken | Montageanleitung Kundendienst Liebe Kundin, lieber Kunde, vielen Dank, dass Sie sich für ein Produkt von uns entschieden haben. Unsere Produkte unterliegen einer strengen Qualitäts- Endkontrolle. Trotzdem kann nicht ausgeschlossen werden, dass Funktionsstörungen oder Defekte auftreten. Sollte das von Ihnen erworbene Produkt wider Erwartend nicht einwandfrei funktionieren oder sonst nicht in Ordnung sein, dann wenden Sie sich bitte direkt an unseren Kundendienst.
  • Seite 25 DE | VISION Becken | Montageanleitung Anmeldung einer Reklamation Waterman Kundendienst Bahnhofstr. 68 D-73240 Wendlingen Tel.: + 49 (0) 7024/4048-666 Fax:: + 49 (0) 7024/4048-667 E-Mail: service@waterman-pool.com BITTE in DRUCKBUCHSTABEN ausfüllen! Ich habe am ____________________ bei der Firma ______________________________ PLZ ___________ Ort _____________ das Produkt Typ _________________ mit der Artikelnummer ______________________ gekauft.
  • Seite 26 Telefax Hotline: +49 (7024) 40 48-667 Mehr Infos und Support im Internet: www.waterman-pool.com www.summer-fun.info Waterman GmbH | Heinrich-Otto-Str. 28 | 73240 Wendlingen | GERMANY Technische Änderungen sind vorbehalten. Für Irrtümer und Druckfehler übernehmen wir keine Haftung. Copyright © Waterman GmbH, 2011. Stand 12.2011...
