Inhaltszusammenfassung für Waterman EXKLUSIV

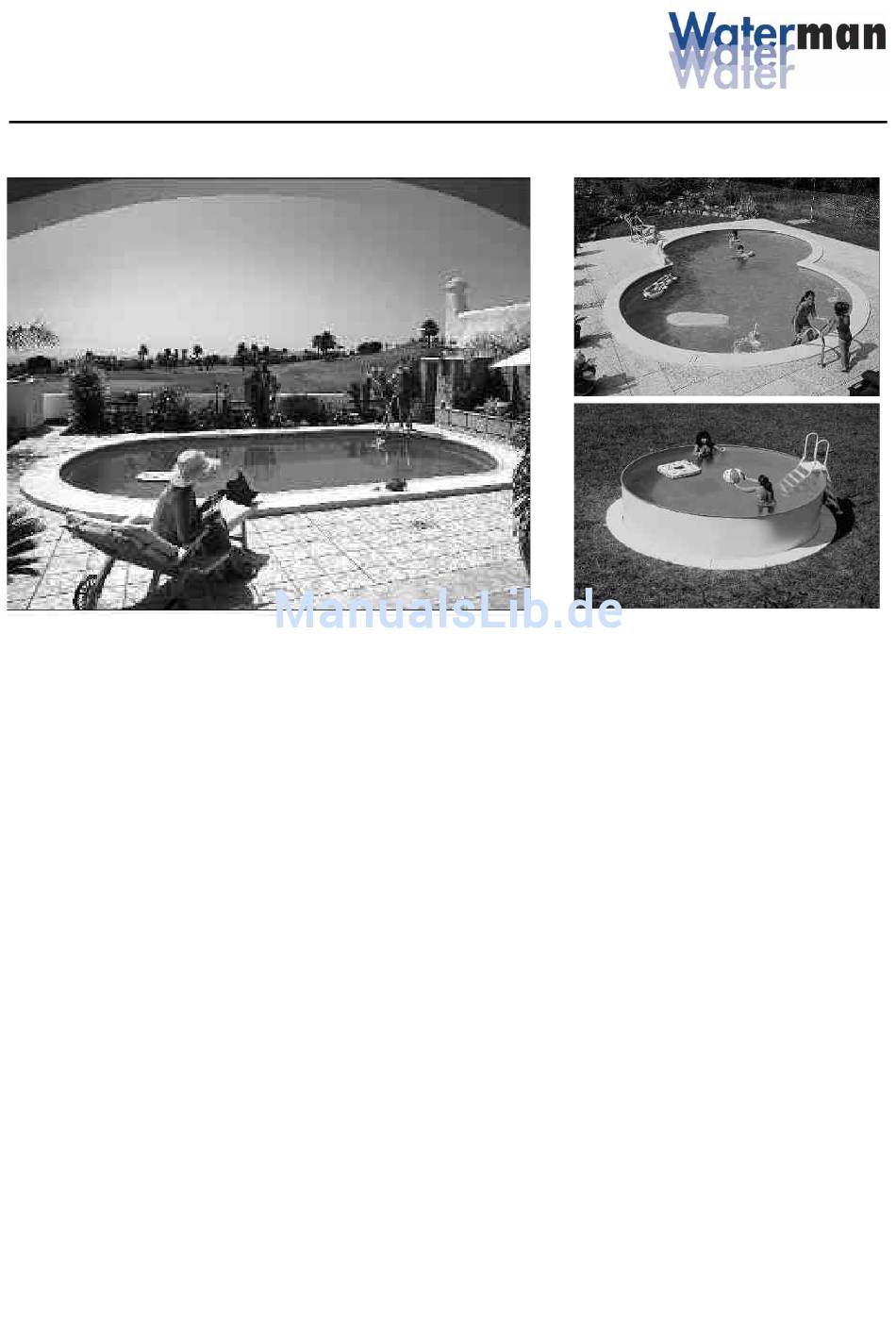

- Seite 1 Montageanleitung Exklusivbecken EXKLUSIV + BASIC Becken (Höhe 120 / 150 cm)
- Seite 2 Lesen Sie diese Anleitung, bevor Sie mit der Montage beginnen, Sie haben sich mit dem Erwerb eines Schwimmbeckens von Waterman ( eine Tochter der Chemoform Group ) für ein qualitativ sorgfältig durch und überprüfen Sie die Vollständigkeit der benötig- hochwertiges Markenprodukt „Made in Europe“ entschieden.
- Seite 3 EXKLUSIV + BASIC Becken | Montageanleitung Die Einzigen in diesem Bereich zugelassenen Geräte müssen mit Achtung: einer sehr niedrigen Sicherheitsspannung von 12 V = / 30 V Ihr Schwimmbecken enthält Tausende Liter Wasser; Wechselstrom gespeist werden. ein schlecht vorbereiteter Boden oder ein schlecht Wichtig! montiertes Schwimmbecken können schwerwiegen...
- Seite 4 EXKLUSIV + BASIC Becken | Montageanleitung Beachten Sie auch folgende Warnhinweise: Springen Sie nicht ins Becken Setzen Sie sich nie auf den Becken- Benutzen Sie immer eine Poolleiter rand oder halten Sie sich dort auf! zum Ein und Aussteigen vom Becken! Falls Sie Ihr Schwimmbecken mit Elektrogeräten ausstatten...
- Seite 5 EXKLUSIV + BASIC Becken | Montageanleitung Aufstellarten: 1. Erdaufstellung: Die Schwimmbecken sind in der Rundform selbststützend und bei den Achtformbecken mit einer Stahlstützenkonstruktion für die ebenerdige Aufstellung ausgerüstet. Sie können unsere Rund- und Achtformbecken aber auch teilweise oder ebenerdig in den Erdboden einlassen. Teilversenkte oder ebenerdig eingebaute Becken benötigen aber zur Stabilisierung...
- Seite 6 EXKLUSIV + BASIC Becken | Montageanleitung Pflege der Innenhülle: Wasserränder regelmäßig entfernen; PVC verträgliche Reiniger pH-Wert des Wassers prüfen, auf 7,0 bis 7,4 einstellen (pH-plus / ohne Schleifmittel verwenden; keinesfalls organische Lösungs- pH-minus zugeben); anschließend Stoßchlorung durchführen und mittel verwenden! Filteranlage 24 Stunden laufen lassen.
- Seite 7 EXKLUSIV + BASIC Becken | Montageanleitung Exklusiv / Basic Achtformbecken Erdungs- Teilebezeichnung kabel mit Stahlwand + Stützen- Grundträger Profil- Profil- Steckprofil Sitzbord- Paket inkl. Grundträger schienen Schwimmbadmaß Schienen Bzw. Paket Schraubensatz Stoßflansch mit Laschen Grundträger (L x B x T, in cm)
- Seite 8 EXKLUSIV + BASIC Becken | Montageanleitung Ausmessen (Zeichnung B1) Pflöcke im Abstand A (s. Tabelle) einschlagen. Schnur befestigen Der Boden im Bereich der Baugrube muss den statischen An- (Länge s. Tabelle), zwei Kreise deutlich markieren (z. B. Sand forderungen genügen. Er sollte gewachsen und nicht aufge- schüttet sein.
- Seite 9 EXKLUSIV + BASIC Becken | Montageanleitung 3. Beckenmontage Hinweise: Zur Montage sind mindestens zwei Personen erforderlich (C.1).Beim Umgang mit der Stahlwand Sicherheitshandschuhe tragen(C.2). Stahlwand vorsichtig behandeln, nicht knicken, nicht verbiegen! Nicht bei starkem Wind aufbauen. C.3a C. 3c C.3b C.3.1 Montage der Stützeinheiten:...
- Seite 10 EXKLUSIV + BASIC Becken | Montageanleitung Steckprofil einschieben (C.9): Abstand zwischen den Stahl- erforderlich die Innenauskleidung mehrfach seitlich zu ziehen, um wandenden: ca. 5 mm. Eine Bodenschiene kürzen (entspre- das Untermaß auszugleichen. Bei der Montage empfehlen wir die chend des Stahlwandmaßes), entgraten, wieder zusammen- vorläufige Fixierung mit Wäscheklammern, oder mit einzelnen...
- Seite 11 EXKLUSIV + BASIC Becken | Montageanleitung C. 15a Achtung: Bei Basic Becken sind Boden- Schiene und C. 15 Handlauf identisch! Handlauf montieren (C.16 + C.15a): Handlaufstücke mit je zwei Verbindungsstiften zusammenstecken (C.15 + C.15a). Durch leichte Schläge mit der flachen Hand oder einem Gummihammer auf den Beckenrand drücken, dabei Ein-...
- Seite 12 EXKLUSIV + BASIC Becken | Montageanleitung Montage der Einlaufdüsen/ Vorbereitung der Stahlwand: Die Stahlwand der Exklusivbecken wird fertigungsbedingt immer mit einer Einlaufdüse ( vorgestanzt ) produziert, welche ca. 50 – 60 cm neben dem Skimmer sitzt. Es gibt jedoch unterschiedliche Möglichkeiten die Einlaufdüse/ Düsen zu montieren: Variante A: Sie verwenden nur 1 Einlaufdüse, welche Sie in das vorgestanzte Loch neben dem Skimmer montieren.
- Seite 13 EXKLUSIV + BASIC Becken | Montageanleitung Exklusiv / Basic Ovalformbecken 1. Stückliste und Teilebezeichnung Achtung: Kontrollieren Sie Ihr Schwimmbad genau auf Vollständigkeit. Packen Sie die Stahlwand(teile) noch nicht aus! Eventuell fehlende Teile sofort dort reklamieren, wo Sie Ihr Schwimmbecken gekauft haben.
-
Seite 14: Abmessungen
EXKLUSIV + BASIC Becken | Montageanleitung Ausmessen (Zeichnung B2): Abmessungen Schnur- Abstand Pflöcke im Abstand A (s. Tabelle) einschlagen. Schnur befestigen Schwimmbecken länge„R“ * „A“ (Länge s. Tabelle), zwei Kreise deutlich markieren (z. B. Sand streuen), Kreise an den äußersten Punkten mit Linien verbinden. - Seite 15 EXKLUSIV + BASIC Becken | Montageanleitung Achtung: Hinweis: Nochmals genau den Abstand zwischen den Stützmauern Zur Montage sind mindestens zwei Personen erforderlich (C.2). und deren parallelen Verlauf überprüfen! Der Abstand Beim Umgang mit der Stahlwand Sicherheitshandschuhe tragen muss genau der Breite Ihres Schwimmbeckens entspre- (C.3).
- Seite 16 EXKLUSIV + BASIC Becken | Montageanleitung Steckprofil einschieben (C.8): Abstand zwischen den Stahlwandenden: 5 mm. Eine Boden- schiene kürzen (entsprechend des Stahlwandmaßes), entgra- ten, wieder zusammenstecken. Gefalzte Stahlwandenden einfet- ten, Steckprofil von oben einschieben, leichten Schlägen mit dem Gummihammer sind notwendig Achtung: abgeschrägte Seite des Steckprofils nach...
- Seite 17 EXKLUSIV + BASIC Becken | Montageanleitung Handlauf montieren (C.16): Handlaufstücke mit je zwei runden Verbindungsstiften zusammenstecken (C.15). Durch Schläge mit der flachen Hand oder einem Gummihammer auf den Beckenrand drücken, dabei Ein- hängeprofil nicht zu stark fest- klemmen, Bei Bedarf ein Hand- laufstück kürzen!
- Seite 18 EXKLUSIV + BASIC Becken | Montageanleitung Montage der Einlaufdüsen/ Vorbereitung der Stahlwand: Die Stahlwand der Exklusivbecken wird fertigungsbedingt immer mit einer Einlaufdüse ( vorgestanzt ) produziert, welche ca. 50 – 60 cm neben dem Skimmer sitzt. Es gibt jedoch unterschiedliche Möglichkeiten die Einlaufdüse/ Düsen zu montieren: Variante A: Sie verwenden nur 1 Einlaufdüse, welche Sie in das vorgestanzte Loch neben dem Skimmer montieren.
- Seite 19 EXKLUSIV + BASIC Becken | Montageanleitung Exklusiv Rundformbecken 1. Stückliste und Teilebezeichnung Kontrollieren Sie Ihr Schwimmbad genau auf Vollständigkeit. Teilebezeichnung Profil- Innenhülle Stahlwand Erdungsset Eventuell fehlende Teile sofort dort reklamieren, wo Sie Ihr Schwimmbadmaß schienen und Steck- Schwimmbecken gekauft haben.
- Seite 20 EXKLUSIV + BASIC Becken | Montageanleitung Ebenerdig aufgestelltes Schwimmbecken: die Abflussöffnung kleben, mit Papier verschließen, Graben mit Grasnarbe abheben, Untergrund säubern, verdichten, planieren, Erde füllen. evtl. kleinste Unebenheiten mit Sand ausgleichen. Bodenablauf und PVC Verrohrung nicht im Lieferumfang enthalten! Eingebautes/Teileingebautes Schwimmbecken: Untergrund muss horizontal und absolut eben sein! Grube (40 cm größer als der Beckendurchmesser) in der ge-...
- Seite 21 EXKLUSIV + BASIC Becken | Montageanleitung Steckprofil einschieben (C.4): Abstand zwischen den Stahlwandenden: 5 mm. Eine Boden- schiene kürzen (entsprechend des Stahlwandmaßes), entgra- ten, wieder zusammenstecken. Gefalzte Stahlwandenden einfet- ten, Steckprofil von oben einschieben, leichte Schläge mit dem Gummihammer sind notwendig Achtung: abgeschrägte Seite des Steckprofils nach oben...
- Seite 22 EXKLUSIV + BASIC Becken | Montageanleitung Handlauf montieren (C.11): C.10 Handlaufstücke mit je zwei run- den Verbindungsstiften zusam- menstecken (C.10). Durch Schläge mit der flachen Hand oder einem Gummiham- mer auf den Beckenrand drü- cken. Bei Bedarf ein Handlaufstück kürzen! Folieneinhängen bei Keilprofil (Easy Change System):...
-
Seite 23: Pflege Und Wartung
EXKLUSIV + BASIC Becken | Montageanleitung Pflege und Wartung Für jederzeit sauberes, klares Wasser sorgt die Kombination zwi- Überwinterung • schen mechanischer und chemischer Wasserpflege. Unsere Schwimmbecken sind bei sachgemäßer Pflege voll- kommen winterfest. Mechanische Wasseraufbereitung • Das Schwimmbecken grundsätzlich in wassergefülltem Zustand Beseitigung von Schmutzteilchen im Wasser durch eine Filteranlage überwintern! -
Seite 24: Garantiebedingungen Für Schwimmbecken
EXKLUSIV + BASIC Becken | Montageanleitung Garantiebedingungen für Schwimmbecken Wir gewähren für Ihr Schwimmbecken (ohne weitere Zubehörteile wie z.B. Pumpe, Leiter, etc.) eine 2-jährige Gewährleistung auf die Haltbarkeit der Folie sowie der Stahlwand: Die Gewährleistung umfasst folgende Eigenschaften: • UV – Beständigkeit der Folie •... -
Seite 25: Anmeldung Einer Reklamation
EXKLUSIV + BASIC Becken | Montageanleitung Anmeldung einer Reklamation Waterman Kundendienst Bahnhofstrasse 68 D-73240 Wendlingen Tel.: + 49 (0) 7024/4048-666 Fax: + 49 (0) 7024/4048-667 E-Mail:service@waterman-pool.com Ich habe am ____________________ bei der Firma ______________________________ PLZ ___________ Ort _____________ das Produkt Typ _________________ mit der Artikelnummer ______________________ gekauft. -
Seite 26: Mehr Infos Und Support Im Internet
Telefax Hotline: +49 (7024) 40 48-667 Mehr Infos und Support im Internet: www.waterman-pool.com www.summer-fun.info Waterman GmbH | Heinrich-Otto-Str. 28 | 73240 Wendlingen | GERMANY Technische Änderungen sind vorbehalten. Für Irrtümer und Druckfehler übernehmen wir keine Haftung. Copyright © Waterman GmbH, 2011. Stand 12.2011...
