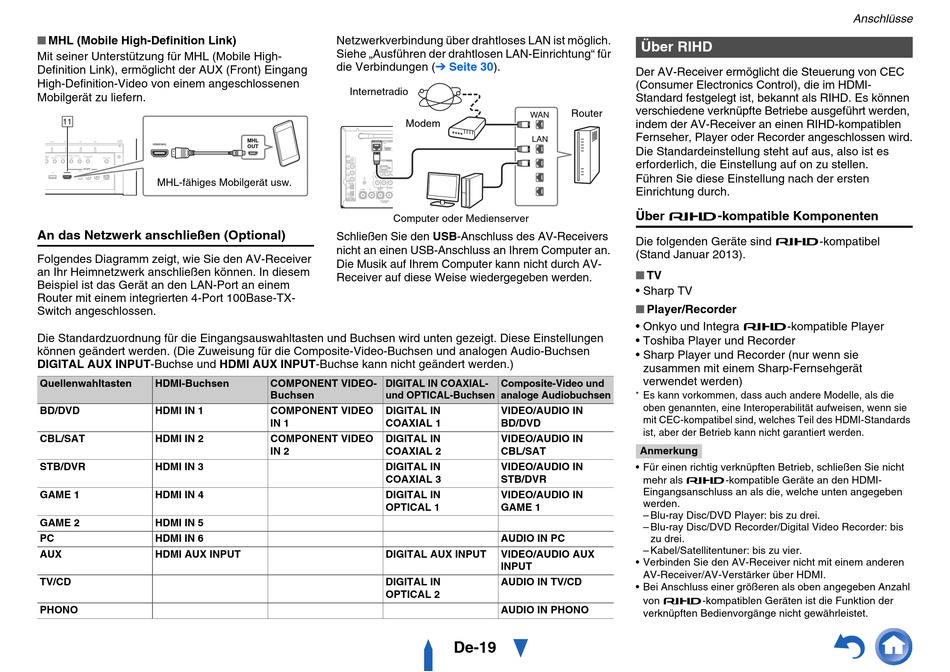

MHL (Mobile High-Definition Link)
Mit seiner Unterstützung für MHL (Mobile High-
Definition Link), ermöglicht der AUX (Front) Eingang
High-Definition-Video von einem angeschlossenen
Mobilgerät zu liefern.
K
MHL-fähiges Mobilgerät usw.
An das Netzwerk anschließen (Optional)
Folgendes Diagramm zeigt, wie Sie den AV-Receiver
an Ihr Heimnetzwerk anschließen können. In diesem
Beispiel ist das Gerät an den LAN-Port an einem
Router mit einem integrierten 4-Port 100Base-TX-
Switch angeschlossen.
Die Standardzuordnung für die Eingangsauswahltasten und Buchsen wird unten gezeigt. Diese Einstellungen
können geändert werden. (Die Zuweisung für die Composite-Video-Buchsen und analogen Audio-Buchsen
DIGITAL AUX INPUT-Buchse und HDMI AUX INPUT-Buchse kann nicht geändert werden.)
Quellenwahltasten
HDMI-Buchsen
BD/DVD
HDMI IN 1
CBL/SAT
HDMI IN 2
STB/DVR
HDMI IN 3
GAME 1
HDMI IN 4
GAME 2
HDMI IN 5
PC
HDMI IN 6
AUX
HDMI AUX INPUT
TV/CD
PHONO
Netzwerkverbindung über drahtloses LAN ist möglich.
Siehe „Ausführen der drahtlosen LAN-Einrichtung" für
die Verbindungen
Internetradio
Modem
MHL
OUT
Computer oder Medienserver
Schließen Sie den USB-Anschluss des AV-Receivers
nicht an einen USB-Anschluss an Ihrem Computer an.
Die Musik auf Ihrem Computer kann nicht durch AV-
Receiver auf diese Weise wiedergegeben werden.
COMPONENT VIDEO-
DIGITAL IN COAXIAL-
Buchsen
und OPTICAL-Buchsen
COMPONENT VIDEO
DIGITAL IN
IN 1
COAXIAL 1
COMPONENT VIDEO
DIGITAL IN
IN 2
COAXIAL 2
DIGITAL IN
COAXIAL 3
DIGITAL IN
OPTICAL 1
DIGITAL AUX INPUT
DIGITAL IN
OPTICAL 2
(➔ Seite
30).
Router
WAN
LAN
Composite-Video und
analoge Audiobuchsen
VIDEO/AUDIO IN
BD/DVD
VIDEO/AUDIO IN
CBL/SAT
VIDEO/AUDIO IN
STB/DVR
VIDEO/AUDIO IN
GAME 1
AUDIO IN PC
VIDEO/AUDIO AUX
INPUT
AUDIO IN TV/CD
AUDIO IN PHONO
De-19
Über RIHD
Der AV-Receiver ermöglicht die Steuerung von CEC
(Consumer Electronics Control), die im HDMI-
Standard festgelegt ist, bekannt als RIHD. Es können
verschiedene verknüpfte Betriebe ausgeführt werden,
indem der AV-Receiver an einen RIHD-kompatiblen
Fernseher, Player oder Recorder angeschlossen wird.
Die Standardeinstellung steht auf aus, also ist es
erforderlich, die Einstellung auf on zu stellen.
Führen Sie diese Einstellung nach der ersten
Einrichtung durch.
Über p-kompatible Komponenten
Die folgenden Geräte sind p-kompatibel
(Stand Januar 2013).
■
TV
• Sharp TV
■
Player/Recorder
• Onkyo und Integra p-kompatible Player
• Toshiba Player und Recorder
• Sharp Player und Recorder (nur wenn sie
zusammen mit einem Sharp-Fernsehgerät
verwendet werden)
*
Es kann vorkommen, dass auch andere Modelle, als die
oben genannten, eine Interoperabilität aufweisen, wenn sie
mit CEC-kompatibel sind, welches Teil des HDMI-Standards
ist, aber der Betrieb kann nicht garantiert werden.
Anmerkung
• Für einen richtig verknüpften Betrieb, schließen Sie nicht
mehr als p-kompatible Geräte an den HDMI-
Eingangsanschluss an als die, welche unten angegeben
werden.
– Blu-ray Disc/DVD Player: bis zu drei.
– Blu-ray Disc/DVD Recorder/Digital Video Recorder: bis
zu drei.
– Kabel/Satellitentuner: bis zu vier.
• Verbinden Sie den AV-Receiver nicht mit einem anderen
AV-Receiver/AV-Verstärker über HDMI.
• Bei Anschluss einer größeren als oben angegeben Anzahl
von p-kompatiblen Geräten ist die Funktion der
verknüpften Bedienvorgänge nicht gewährleistet.
