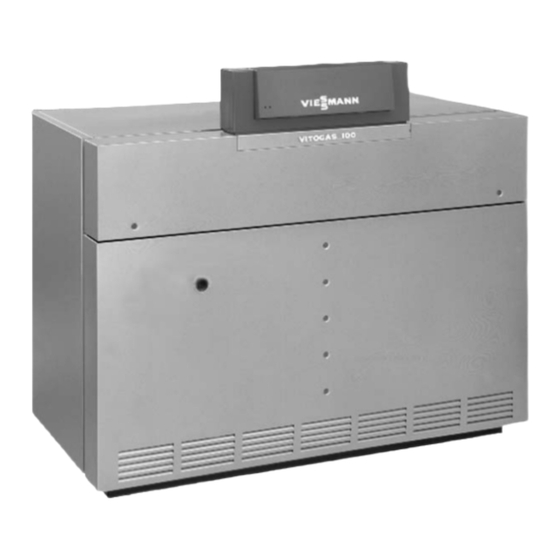

Viessmann Vitogas 100 Serviceanleitung
Gas-heizkessel
Vorschau ausblenden
Andere Handbücher für Vitogas 100:
- Bedienungsanleitung (36 Seiten) ,
- Serviceanleitung (36 Seiten) ,
- Montageanleitung (9 Seiten)
Verwandte Anleitungen für Viessmann Vitogas 100
Inhaltszusammenfassung für Viessmann Vitogas 100
- Seite 1 Serviceanleitung für die Fachkraft Vitogas 100 Typ GS1, 72 bis 144 kW Gas Heizkessel Erdgas und Flüssiggas Ausführung Gültigkeitshinweise siehe Seite 2. VITOGAS 100 5681 382 2/2001 Ablagehinweis: Servicemappe...
-
Seite 2: Allgemeine Informationen
Aufstellung und Montage in Österreich. Gültigkeitshinweise Gültig für die Heizkessel: Vitogas 100, Typ GS1 ab Herstell Nr. 7143298 1 00000 kkk, 7143299 1 00000 kkk, 7143300 1 00000 kkk, 7143301 1 00000 kkk, 7143302 1 00000 kkk, 7143303 1 00000 kkk,... -
Seite 3: Inhaltsverzeichnis
Inhalt Seite Allgemeine Informationen Sicherheitshinweise ..................Gültigkeitshinweise . -
Seite 4: Erstinbetriebnahme Und Wartung
Erstinbetriebnahme und Wartung Ablaufübersicht Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Wartung 1. Inbetriebnahme vorbereiten und Membran Ausdehnungsgefäß prüfen Seite ......2. -
Seite 5: Durchführung
Erstinbetriebnahme und Wartung Durchführung 1. Inbetriebnahme vorbereiten und Membran Ausdehnungsgefäß prüfen rstinbetriebnahme artung Bedienungsanleitung Heizungsanlage 1. Prüfen, ob die Zuluftöffnung des Aufstellraumes geöffnet ist. 2. Vordruck des Membran Ausdehnungs Ist der Vordruck des Membran gefäßes prüfen. Ausdehnungsgefäßes niedriger als der statische Druck der Anlage, so viel Stickstoff nachfüllen, bis der Vordruck größer (0,1 bis 0,2 bar) als der statische Druck der Anlage ist. -
Seite 6: Ruhedruck Und Anschlussdruck Prüfen
Erstinbetriebnahme und Wartung Durchführung (Fortsetzung) 3. Ruhedruck und Anschlussdruck prüfen rstinbetriebnahme artung 1. Gasabsperrhahn schließen. 2. Schraube im Mess Stutzen A am Gaskombiregler (mit Zündgasrohr zum Zündbrenner) herausdrehen und Manometer anschließen. 3. Gasabsperrhahn öffnen. 4. Ruhedruck messen (max. 57,5 mbar). 5. -
Seite 7: Düsendruck Messen
Erstinbetriebnahme und Wartung Durchführung (Fortsetzung) 4. Düsendruck messen rstinbetriebnahme artung 1. Kennzeichnung der Düsen mit den 2. Düsendruck entsprechend dem An jedem Gaskombiregler nacheinander Angaben in der Düsendrucktabelle Wobbeindex und der Wärmeleistung wie folgt messen: auf Seite 8 vergleichen und ggf. aus der Düsendrucktabelle auf 4. - Seite 8 Erstinbetriebnahme und Wartung Durchführung (Fortsetzung) 4. Düsendruck messen (Fortsetzung) rstinbetriebnahme artung Düsendrucktabelle ¨ Sicherheitshinweis! Prüfen Sie, ob die Düsendrucktabelle für den Heizkessel gültig ist. Vergleichen Sie dazu die Herstell Nr. auf dem Typenschild mit den Angaben zur Herstell Nr. auf Seite 2.
-
Seite 9: Abgaswerte Ermitteln
Erstinbetriebnahme und Wartung Durchführung (Fortsetzung) 5. Abgaswerte ermitteln rstinbetriebnahme artung ¨ Sicherheitshinweis! Vor und nach Arbeiten an Gasgeräten muss eine CO Messung durchgeführt werden, um Gesundheitsgefährdungen ausschließen und den einwandfreien Zustand der Anlage gewährleisten zu können. Abgaswerte ermitteln und in Protokoll aufnehmen. -
Seite 10: Brenner Ausbauen
Erstinbetriebnahme und Wartung Durchführung (Fortsetzung) 8. Brenner ausbauen artung 1. Anlagenschalter an der Regelung ausschalten. 2. Heizungsanlage spannungsfrei schal ten (z. B. an der separaten Sicherung oder einem Hauptschalter) und gegen Wiedereinschalten sichern. 3. Gasabsperrhahn schließen. 4. Vorderblech abbauen, dazu Ver schlüsse entriegeln und Vorderblech abnehmen. -
Seite 11: W 11. Heizflächen Reinigen
Erstinbetriebnahme und Wartung Durchführung (Fortsetzung) 11. Heizflächen, falls erforderlich, reinigen (bei ausgebautem Brenner) artung 1. Blechschrauben lösen und Ober blech A abnehmen. 2. Spannfedern lösen, Wärmedämm Matte B und Mineralfasermatte C abnehmen. 3. Deckel des Abgassammelkastens D abschrauben. 4. Heizflächen des Kesselkörpers (bei ausgebautem Brenner) mit der mit gelieferten Reinigungsbürste reinigen. -
Seite 12: Schließfunktion Der Ventile Im Gaskombiregler Prüfen
Erstinbetriebnahme und Wartung Durchführung (Fortsetzung) 17. Schließfunktion der Ventile im Gaskombiregler prüfen rstinbetriebnahme artung Anlagenschalter an der Regelung Hinweis! ausschalten. Beim Abschalten des Brenners müssen die Flammen gleichmäßig und rasch verlöschen (Schauöffnung am Zündbrenner). 18. Abgasüberwachungseinrichtung (falls vorhanden) prüfen rstinbetriebnahme artung 1. -
Seite 13: Störungsbehebung
Störungsbehebung Diagnose und Behebung Störungen an der Regelung Serviceanleitung Kesselkreisregelung Störung Ursache Behebung Heizkessel geht nicht in Betrieb Keine Spannung vorhanden Sicherung und Anschlüsse der Netz zuleitung prüfen. Schalter an der Regelung auf ihre Einstellung prüfen. Kesselwassertemperatur zu hoch Warten, bis die Kesselwassertempe ratur um ca. -
Seite 14: Funktion Des Zündbrennersystems
Zusatzinformationen Funktion des Zündbrennersystems Bei Wärmeanforderung wird dem Gas steuert (ca. 15 Sekunden). Abhängigkeit von der abgelaufenen feuerungsautomaten Strom zugeführt. Nachdem der Gasfeuerungsautomat Sicherheitszeit T bis auf 0 Sekunden Die Kontroll Lampe am Gasfeuerungs über die Ionisationselektrode ein reduziert sein). Die Druckschalter automaten leuchtet. -
Seite 15: Anschluss Schema Der Brenneransteuerung
Zusatzinformationen Anschluss Schema der Brenneransteuerung Zeichenerklärung Brennstoffventit (Teillast) Modulationsspule (Voll Last) GDW Gasdruckschalter Gasdruckwächter nur bei Flüssiggas. Brücke nur bei Erdgas. -
Seite 16: Anschluss Schema Des Brenners
Zusatzinformationen Anschluss Schema des Brenners Nenn Wärmeleistung 72 bis 96 kW GDW 2 GDW 1 Zeichenerklärung 1 Anschlussleitung Brennstoffventil Modulationsspulen Modulationsspule 2 Anschlussleitung GDW Gasdruckschalter Hauptgasventile (in Ionisationsleitung) 3 Anschlussleitung Zündgasventil 4 Ionisationsleitung 5 Zündleitung... - Seite 17 Zusatzinformationen Anschluss Schema des Brenners (Fortsetzung) Nenn Wärmeleistung 108 bis 144 kW BV 1.1 BV 2.1 BV 3.1 BV 1.2 BV 2.2 BV 3.2 MS 1 MS 2 MS 3 GDW 3 GDW 1 GDW 2 Zeichenerklärung 1 Anschlussleitung Brennstoffventil Modulationsspulen Modulationsspule 2 Anschlussleitung...
-
Seite 18: Konformitätserklärung Für Heizkessel Mit Atmosphärischem Gasbrenner
Zusatzinformationen Konformitätserklärung für Heizkessel mit atmosphärischem Gasbrenner Wir, die Viessmann Werke GmbH & Co D 35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitogas 100 mit den folgenden Normen Gemäß den Bestimmungen der übereinstimmt: Richtlinien DIN EN 656 90/396/EWG... -
Seite 19: Einzelteilliste
006 Vorderblech oben 007 Vorderblech unten 008 Hinterblech 009 Mittelblech 010 Oberblech 011 Seitenblech rechts 012 Seitenblech links 013 Schriftzug Vitogas 100 014 Membrandurchführungstülle 015 Verschluss 016 Beipack Befestigungselemente 017 Zierkappe 018 Zugentlastung, 8fach 019 Kantenschutz 020 Spannfeder für Wärmedämmung... - Seite 20 Zusatzinformationen Einzelteilliste (Fortsetzung) Einzelteile 034 Dichtring A 32 × 44 × 2 036 Abgasüberwachungssensor 040 Brennerstab 041 Gaskombiregler (mit Pos. 053 und 057) 042 Gasdruckschalter 043 Zündeinheit 044 Zündgasleitung 045 Zündleitung 046 Brennersteuergerät, Zsb. (mit Pos. 047, 052 und 064) 047 Taster mit Störleuchte 048 Schauglas mit Halterahmen und Pos.
- Seite 21 Zusatzinformationen...
-
Seite 22: Protokoll
Zusatzinformationen Protokoll... - Seite 23 Zusatzinformationen Stichwortverzeichnis Abgassammelkasten, 11 Ionisationselektrode, 10 Sicherheitstemperaturbegrenzer, 13 Ionisationsstrom, 9, 13 Brennerstäbe, 8, 10 Teillast, 7 Konformitätserklärung, 18 Testomatik Gas, 9 Düsendrucktabelle, 8 Manometer, 5 Voll Last, 7 Membran Ausdehnungsgefäß, 5 Vordruck Membran Ausdehnungs gefäß, 5 Elektrodenabstände, 10 Protokoll, 24 Wobbeindexbereich, 5, 8 Fülldruck, 5 Reinigungsmittel, 11...
- Seite 24 Viessmann Werke GmbH & Co D 35107 Allendorf Telefon: (0 64 52) 70 0 Telefax: (0 64 52) 70 27 80 www.viessmann.de...
