Serviceanleitung
für die Fachkraft

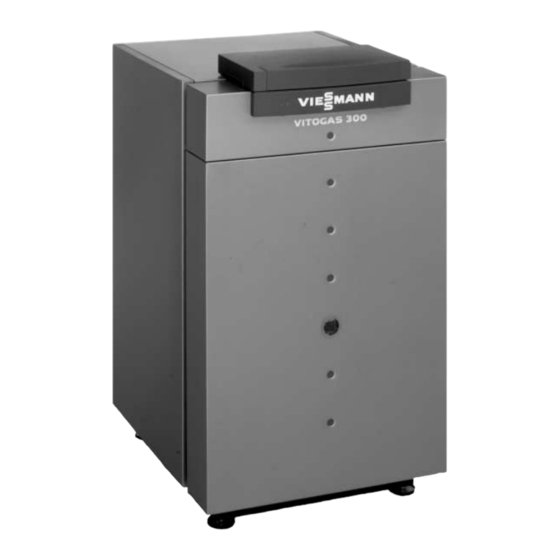

Vitogas 300
Typ GS3
Gas Heizkessel
Erdgas Ausführung
Gültigkeitshinweise siehe Seite 4.
Vitogas 300
5681 295
2/2000
Ablagehinweis: Servicemappe

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann Vitogass 300 GS3

  • Seite 1 Serviceanleitung für die Fachkraft Vitogas 300 Typ GS3 Gas Heizkessel Erdgas Ausführung Gültigkeitshinweise siehe Seite 4. Vitogas 300 5681 295 2/2000 Ablagehinweis: Servicemappe...
  • Seite 2: Sicherheitshinweise

    Service und Bedienungs Der Gasabsperrhahn ist zu schließen unterlagen nicht beachtet werden. und gegen ungewolltes Öffnen zu Für die Montage von Viessmann Ein sichern. zelteilen sind darüber hinaus die zugehörigen Montageanleitungen, Arbeiten an der Gasinstallation dürfen...
  • Seite 3: Inhaltsverzeichnis

    Inhalt Seite Sicherheitshinweise ..............Allgemeine Informationen Über diese Serviceanleitung .
  • Seite 4: Über Diese Serviceanleitung

    Allgemeine Informationen Über diese Serviceanleitung In der Serviceanleitung werden folgende Signalworte und Symbole verwendet: Sicherheitshinweis! Kennzeichnet Informationen, deren Beachtung für die Sicherheit von Menschen und Sachwerten notwen dig sind. Vorsicht! Kennzeichnet Handlungen, deren Ausführung aus Gründen der Sicher heit für Menschen und Sachwerte zu unterlassen sind.
  • Seite 5: Erstinbetriebnahme Und Wartung

    Erstinbetriebnahme und Wartung Ablaufübersicht Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Wartung 1. Inbetriebnahme vorbereiten Seite ......2.
  • Seite 6: Durchführung

    Erstinbetriebnahme und Wartung Durchführung 1. Inbetriebnahme vorbereiten rstinbetriebnahme Bedienungsanleitung Heizungsanlage 1. Prüfen, ob die Zuluftöffnung des Auf stellraums geöffnet ist. 2. Vordruck des Membran Ausdehnungs Ist der Vordruck des Membran Aus gefäßes prüfen. dehnungsgefäßes niedriger als der statische Druck der Anlage, so viel Stickstoff nachfüllen, bis der Vor druck größer (0,1 bis 0,2 bar) als der statische Druck der Anlage ist.
  • Seite 7: Ruhedruck Und Anschlußdruck Prüfen

    Erstinbetriebnahme und Wartung Durchführung (Fortsetzung) 3. Ruhedruck und Anschlußdruck prüfen rstinbetriebnahme artung 1. Gasabsperrhahn schließen. 2. Schraube im Meßstutzen A am Gaskombiregler lösen, nicht her ausdrehen, und Manometer anschließen. 3. Gasabsperrhahn öffnen. 4. Ruhedruck messen (max. 57,5 mbar). 5. Meßwert in Protokoll aufnehmen. Hinweis! Das Protokoll befindet sich auf der vorletzten Seite dieser Anleitung.
  • Seite 8: Düsendruck Messen

    Erstinbetriebnahme und Wartung Durchführung (Fortsetzung) 4. Düsendruck messen rstinbetriebnahme artung 1. Kennzeichnung der Düsen mit den Angaben in der Düsendrucktabelle darunter auf Seite 9 vergleichen und ggf. Düsen austauschen. Montageanleitung Umstellsatz 2. Düsendruck entsprechend dem Wobbeindex und der Wärmeleistung aus der Düsendrucktabelle auf Seite 9 entnehmen.
  • Seite 9 Erstinbetriebnahme und Wartung Durchführung (Fortsetzung) 4. Düsendruck messen (Fortsetzung) rstinbetriebnahme artung Düsendrucktabelle Sicherheitshinweis! Prüfen Sie, ob die Düsendrucktabelle für den Heizkessel gültig ist. Vergleichen Sie dazu die Herstell Nr. auf dem Typenschild mit den Angaben zur Herstell Nr. auf Seite 4. Der Heizkessel muß...
  • Seite 10: Abgaswerte Ermitteln

    Erstinbetriebnahme und Wartung Durchführung (Fortsetzung) 5. Abgaswerte ermitteln rstinbetriebnahme artung Sicherheitshinweis! Vor und nach Arbeiten an Gasgeräten muß eine CO Messung durchgeführt wer den, um Gesundheitsgefährdungen ausschließen und den einwandfreien Zustand der Anlage gewährleisten zu können. H Kohlendioxidgehalt CO oder H Sauerstoffgehalt O H Kohlenmonoxidgehalt CO H Abgastemperatur (brutto)
  • Seite 11: Förderdruck Messen

    Erstinbetriebnahme und Wartung Durchführung (Fortsetzung) 7. Förderdruck messen rstinbetriebnahme artung H Förderdruck in hPa hinter der Strö mungssicherung messen (1 hPa=1 mbar) und in Protokoll auf der vorletzten Seite dieser Anleitung aufnehmen. H Notwendiger Förderdruck des Heiz kessels: 0,03 hPa (0,03 mbar). H Der Förderdruck des Schornsteins darf 0,1 hPa (0,1 mbar) nicht über schreiten, evtl.
  • Seite 12: Drahtgewebe Des Flammkörpers Prüfen

    Erstinbetriebnahme und Wartung Durchführung (Fortsetzung) 10. Drahtgewebe des Flammkörpers prüfen artung Drahtgewebe auf Beschädigungen prüfen und, falls erforderlich, den Flammkörper austauschen. Eine Reinigung des Drahtgewebes ist nicht erforderlich. 11. Zündbrenner prüfen artung 1. Ionisationselektrode A, Zünd +0,6 -0,9 brenner B und Zündelektrode C auf Beschädigung prüfen.
  • Seite 13: W 12. Heizflächen Reinigen

    Erstinbetriebnahme und Wartung Durchführung (Fortsetzung) 12. Heizflächen, falls erforderlich, reinigen (bei ausgebautem Brenner) artung 1. Hintere Blechschraube lösen und Oberblech A abnehmen. 2. Spannfedern lösen und Wärme dämmatte B abnehmen. 3. Deckel des Abgassammelkastens C abnehmen. 4. Brennkammer aus dem Heizkessel herausziehen.
  • Seite 14: Sicherheitseinrichtungen Prüfen

    Erstinbetriebnahme und Wartung Durchführung (Fortsetzung) 15. Sicherheitseinrichtungen prüfen rstinbetriebnahme artung Sicherheitsventile nach Angaben des Herstellers auf Funktion prüfen. 16. Membran Ausdehnungsgefäß und Druck der Anlage prüfen rstinbetriebnahme artung Hinweise des Herstellers des Mem bran Ausdehnungsgefäßes beachten. Die Prüfung bei kalter Anlage durch führen.
  • Seite 15: Schließfunktion Der Ventile Im Gaskombiregler Prüfen

    Erstinbetriebnahme und Wartung Durchführung (Fortsetzung) 19. Schließfunktion der Ventile im Gaskombiregler prüfen rstinbetriebnahme artung 1. Anlagenschalter an der Regelung ausschalten. 2. Beim Abschalten des Brenners müs sen die Flammen gleichmäßig und rasch verlöschen (Schauöffnung am Zündbrenner). 20. Motorische Abgasklappe (falls vorhanden) prüfen rstinbetriebnahme artung 1.
  • Seite 16: Abgasüberwachungseinrichtung Prüfen

    Erstinbetriebnahme und Wartung Durchführung (Fortsetzung) 21. Abgasüberwachungseinrichtung (falls vorhanden) prüfen rstinbetriebnahme artung 1. Abgasrohr von der Strömungssiche rung abbauen. 2. Abgasrohranschluß der Strömungs sicherung zur Funktionskontrolle abdecken. 3. Heizkessel in Betrieb nehmen. Die Abgasüberwachungseinrichtung muß spätestens nach ca. 2 Minuten den Brenner abschalten und frühe stens nach ca.
  • Seite 17: Diagnose Und Behebung

    Störungsbehebung Diagnose und Behebung Störungen an der Regelung Serviceanleitung Kesselkreisregelung Störung Ursache Behebung Heizkessel geht nicht in Betrieb Keine Spannung vorhanden Sicherung und Anschlüsse der Netz zuleitung prüfen. Schalter an der Rege lung auf ihre Einstellung prüfen. Kesselwassertemperatur zu hoch Warten, bis die Kesselwassertempe ratur um ca.
  • Seite 18: Funktion Des Zündbrennersystems

    Zusatzinformationen Funktion des Zündbrennersystems Bei Wärmeanforderung wird dem Gas wird die Hochspannungszündung ange einer Zündflammenstabilisierungszeit feuerungsautomaten Strom zugeführt. steuert (ca. 40 Sekunden). von 5 bis 8 Sekunden geöffnet (kann in Die Kontrollampe am Gasfeuerungs Nachdem der Gasfeuerungsautomat Abhängigkeit von der abgelaufenen automaten leuchtet.
  • Seite 19: Anschlußschema Der Brenneransteuerung

    Zusatzinformationen Anschlußschema der Brenneransteuerung...
  • Seite 20: Einzelteilliste

    Zusatzinformationen Einzelteilliste Hinweis für Ersatzbestellungen! Best. Nr. und Herstell Nr. des Gerätes (siehe Typenschild) sowie die Posi tionsnummer des Einzelteils (aus dieser Einzelteilliste) angeben. Handelsübliche Teile sind im örtlichen Fachhandel erhältlich. Einzelteile Wärmedämmung, kpl. bestehend aus 011 Spannfeder für Wärmedämmatte 021 Abgasklappenmotor Pos.
  • Seite 21 Zusatzinformationen Einzelteilliste (Fortsetzung) Einzelteile 028 Gaskombiregler, kpl. (mit Pos. 029, Einzelteile ohne Abbildung 030 und 041) 043 Brückenstecker für Feuerungs 029 Dichtring A 21 30 automat 030 Zündgasleitung 044 Umstellteile für Erdgas E 031 Zündeinheit 045 Umstellteile für Erdgas LL 032 Zündleitung sekundär 050 Montageanleitung 033 Zündleitung primär...
  • Seite 22: Konformitätserklärung Und Herstellerbescheinigung

    Zusatzinformationen Konformitätserklärung und Herstellerbescheinigung Konformitätserklärung für Heizkessel mit MatriX Strahlungsbrenner Wir, die Viessmann Werke GmbH&Co D 35107 Allendorf, erklären in alleiniger Verantwortung, daß das Produkt Vitogas 300 mit den folgenden Normen Gemäß den Bestimmungen der übereinstimmt: Richtlinien DIN EN 297...
  • Seite 23: Protokoll

    Zusatzinformationen Protokoll...
  • Seite 24 Protokoll, 23 Zündbrenner, 12, 15 Gaskombiregler, 7, 17 Zündbrennerdüse, 9 Zündelektrode, 12 Reinigungsmittel, 4, 13 Rückschlagklappen, 6 Heizflächen, 13 Herstellerbescheinigung, 22 Herstell Nr., 4 Viessmann Werke GmbH & Co D 35107 Allendorf Telefon: (06452) 70 0 Telefax: (06452) 70 2780 www.viessmann.de...
