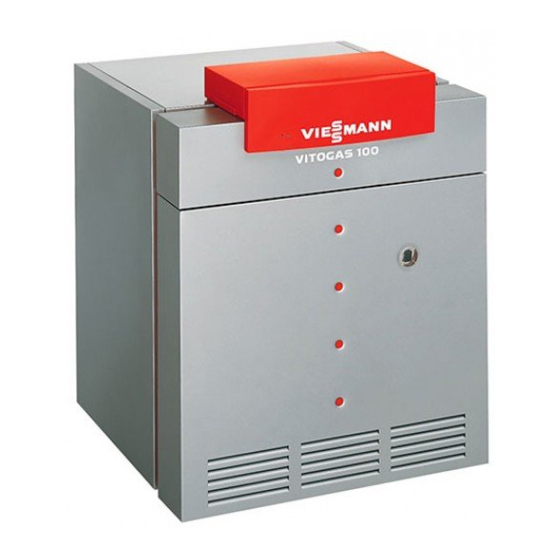

Viessmann GS1 Montageanleitung Für Die Fachkraft

Viessmann GS1 Montageanleitung Für Die Fachkraft

Gas-heizkessel erdgas- und flüssiggas-ausführung
Vorschau ausblenden Andere Handbücher für GS1:

Werbung

Montageanleitung
für die Fachkraft
Vitogas 100
Typ GS1
Gas Heizkessel
Erdgas− und Flüssiggas−Ausführung
VITOGAS 100
5851 190
2/2003

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann GS1

  • Seite 1 Montageanleitung für die Fachkraft Vitogas 100 Typ GS1 Gas Heizkessel Erdgas− und Flüssiggas−Ausführung VITOGAS 100 5851 190 2/2003...
  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Mensch und Sachwerte auszuschließen. Sicherheitsvorschriften Den Gasabsperrhahn schließen und Montage, Erstinbetriebnahme, gegen ungewolltes Öffnen sichern. Inspektion, Wartung und Instand− setzung müssen von autorisierten Arbeiten an Gasinstallationen Fachkräften (Heizungsfachbetrieb/ dürfen nur von einem Installateur Vertragsinstallationsunternehmen) vorgenommen werden, der vom...
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitshinweise ....................... Produktinformation .
  • Seite 4: Produktinformation

    Produktinformation Vitogas 100 Typ GS1 Nenn−Wärmeleistung 11 bis 60 kW Vorgerichtet für den Betrieb mit Erdgas E. Mit einem Umstellsatz auf Erdgas LL bzw. Flüssiggas umstellbar. Vor der Aufstellung Bevor der Heizkessel am endgültigen Bei Aufstellung auf einem Vitocell Standort aufgestellt wird, müssen müssen die beiliegenden Stopfen am...
  • Seite 5: Heizkessel Aufstellen Und Ausrichten

    Heizkessel aufstellen und ausrichten Montageanleitung 3. Bei Holz und Kunststoffböden die Systemverbindung entsprechenden Bauvorschriften beachten. 1. Heizkessel in Nähe des Schornstei nes aufstellen und mit den Stell 4. Um Zugluft im Bereich des Bren schrauben ausrichten. ners zu vermeiden, sollte die Mün Besonderes Fundament nicht dung der Zuluftöffnung nicht erforderlich.
  • Seite 6: Regelungsunterteil Anbauen

    Regelungsunterteil anbauen 3,9 x 4,5 3,9 x 4,5 1. Oberblech abschrauben und Hinweis! Kesseltemperatursensor § liegt abnehmen. in der Verpackung der Regelung. 2. Vorderblech entriegeln und Überlänge der Kapillare und Sen abnehmen. sorleitung auf Wärmedämm Matte legen. 3. Fühler und Kesseltemperatursen sor §...
  • Seite 7: Elektrisch Anschließen

    Elektrisch anschließen 3,9 x 4,5 3,9 x 4,5 Anschlüsse an das 3. Kleinspannungsleitungen Regelungsunterteil siehe (z. B. Sensorleitungen) durch die Montageanleitung Kessel Leitungseinführung zur Regelung kreisregelung führen. Hinweis! 4. 230−V−Leitungen und Kleinspan Die Netzleitung liegt in der Verpa nungsleitungen getrennt bündeln ckung der Regelung.
  • Seite 8: Abgasseitig Anschließen

    Abgasseitig anschließen Hinweis! Der Querschnitt der Abgasrohre muss dem des Stutzens der Strömungssiche rung entsprechen. a Anschluss nur an Fänge der Ausführungsart I nach ÖNORM B 8200 zulässig. A Messöffnung ∅ 10 mm 1. Abgasstutzen auf kürzestem Weg 2. Messöffnung im Abgasrohr erstel mit dem Schornstein durch Abgas len.
  • Seite 9: Gasseitig Anschließen

    Gasseitig anschließen 1. Gasanschluss nach TRGI ’86/96 bzw. TRF 1996 erstellen. Gasanschlussdruck H Erdgas 20 mbar ........H Flüssiggas 50 mbar .
  • Seite 10: Heizwasserseitig Anschließen

    Heizwasserseitig anschließen 1. Heizungsanlagen gründlich spülen (besonders bei Anschluss des Heizkessels an eine vorhandene Heizungsanlage). 2. Heizkreise anschließen. Hinweis! Der Heizkessel ist nur für Pumpen warmwasser Heizungen geeignet. Wir empfehlen bei Heizkreisen ohne Mischer den Einbau einer SR/E Rückschlagklappe als Schwerkraft bremse in den Heizungsvorlauf.
  • Seite 11: Sicherheitsanschlüsse Erstellen Und Dichtheit Prüfen

    Sicherheitsanschlüsse erstellen und Dichtheit prüfen Sicherheitsleitungen installieren. Wassermangelsicherung Durch Prüfungen ist nachgewiesen, Mindestquerschnitte: dass auf die nach DIN 4751 2 gefor H Eintrittsanschluss Sicherheitsventil derte Wassermangelsicherung ver 11 bis 48 kW DN 15 (R ½) zichtet werden kann....60 kW DN 20 (R ¾) .
  • Seite 12 Viessmann Werke GmbH & Co KG D 35107 Allendorf Telefon:(0 64 52) 70 0 Telefax: (0 64 52) 70 27 80 www.viessmann.de...
