3. Fassen Sie den LCD-Bildschirm auf beiden Seiten an, neigen Sie ihn in einem Winkel von 35 Grad und heben Sie ihn in die
höchste Position.

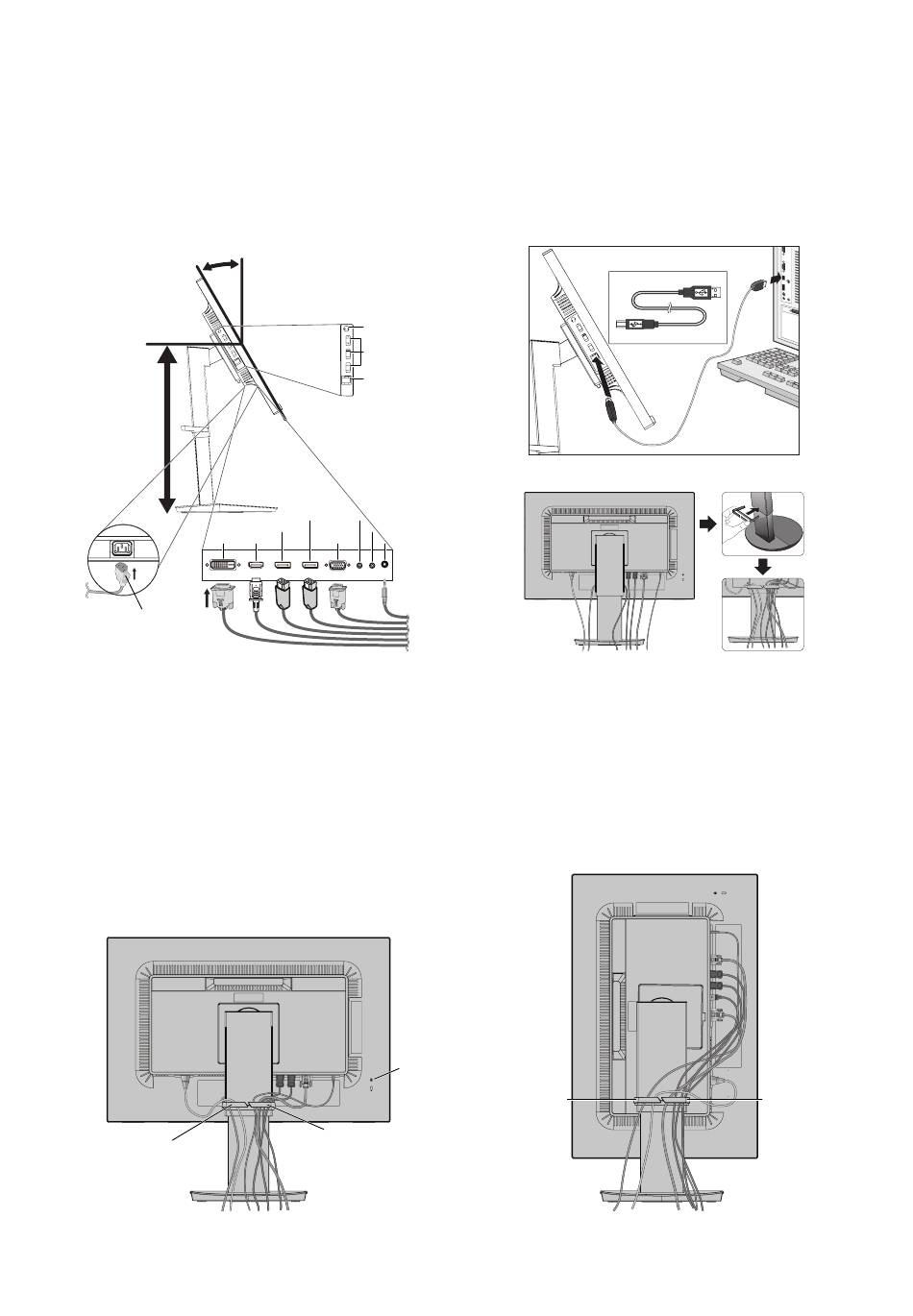

4. Verbinden Sie alle Kabel mit den entsprechenden Anschlüssen (Abbildung C.1). Verbinden Sie den Anschluss des
Typs B mit dem USB-Upstream-Port auf der hinteren rechten Seite des Monitors und den Anschluss des Typs A mit dem
Downstream-Port am Computer (Abbildung C.1a). Wenn Sie das Kabel eines USB-Geräts verwenden, müssen Sie es in
den Downstream-Anschluss des Monitors einstecken.
HINWEIS: Eine fehlerhafte Kabelverbindung kann zu Betriebsfehlern, Beschädigungen von Komponenten des LCD-Moduls
und einer Verkürzung der Lebensdauer des Moduls führen.
HINWEIS: Verwenden Sie ein Audiokabel ohne integrierten Widerstand. Die Verwendung eines Audiokabels mit integriertem
Widerstand verringert die Lautstärke.
35° Neigung
Höchste
Fußposition
Netzkabel
Abbildung C.1
* 1 : Siehe Seite 10.
2
* : Siehe Seite 11.
HINWEIS: Eine Einstellung des Lautstärkereglers und des Equalizers auf andere als von der Mittelstellung vorgegebene
Einstellungen kann die Ausgangsspannung am Ohr-/Kopfhörerausgang und damit auch den Schalldruckpegel
erhöhen.
5. Setzen Sie den Kabelhalter auf den Standfuß (Abbildung C.2).
Führen Sie die Kabel sicher und gleichmäßig in den Kabelhalter ein (Abbildung C.3 und Abbildung C.4).
6. Vergewissern Sie sich bitte, nachdem Sie die Kabel installiert haben, dass Sie den Bildschirm drehen, heben und senken können.
Netzkabel
DVI-Kabel
Abbildung C.3
3
* : Stereo-Miniklinkenstecker, ø 3,5 mm.
Kopfhörer
USB-Downstream (USB Typ A)
USB-Upstream (USB Typ B) USB-Upstream (USB Typ B)
DisplayPort OUT* DisplayPort OUT* 1 1 ControlSync IN* ControlSync IN*
DisplayPort IN* 1 ControlSync OUT* ControlSync OUT*
Audioeingang Audioeingang
DVI DVI HDMI D-SUB
HDMI-Kabel
DisplayPort-Kabel
Kabel mit 15-poligem
Mini-D-SUB-Stecker
ControlSync-Kabel
Audiokabel*
2 2
2 2
Schlitz für
Diebstahlsicherung
Netzkabel
DVI-Kabel
3
Deutsch-6
Typ A
Typ A
Typ B
Typ B
Abbildung C.1a
Abbildung C.2
Abbildung C.4
HDMI-Kabel
DisplayPort-Kabel
Kabel mit
15-poligem Mini-
D-SUB-Stecker
ControlSync-Kabel
Audiokabel* 3
