Siemens Building Technologies
Landis & Staefa Division
Raumthermostate
für HLK-Anlagen
Raumthermostate zur Temperaturregelung und -überwachung in Heizungs-,
Lüftungs- und Klimaanlagen.
• Einstellbereich 5 ... 30 °C
• Zusätzlicher Ein/ Aus -Schalter beim TRM2S
• Schaltleistung AC 250 V / Heizen 10(3) A resp. Kühlen 3(1) A
Lieferbar sind zwei verschiedene Typen, die sich durch den Ein/ Aus -Schalter
unterscheiden
TRM2
Raumthermostat mit Temperatur-Einstellknopf

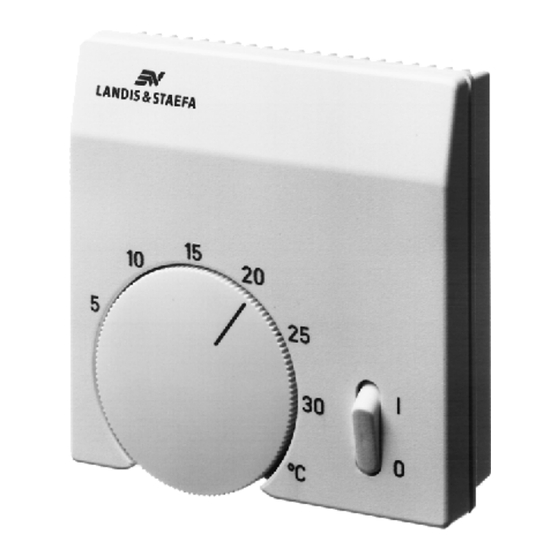

TRM2S
Raumthermostat mit Temperatur-Einstellknopf und Ein/ Aus-Schalter
Bei einer Bestellung sind Stückzahl, Name und Typenbezeichnung anzugeben.
Beispiel:
1 Raumthermostat TRM2
Als Fühlerelement der Raumthermostate TRM2... dient ein Bimetall. Wenn die Tem-
peratur auf den eingestellten Sollwert ansteigt oder absinkt, schaltet das Bimetall um.
Der Thermostat kann wahlweise ohne oder mit thermischer Rückführung betrieben
werden (mit = Null-Leiter an Klemme 4). Entsprechend ändert die Schaltdifferenz ∆t
von 5 K auf 1 K.
Der Temperatur-Sollwert ist am Einstellknopf
einstellbar. Durch Verschieben von 2 Anschlägen
auf der Rückseite des Einstellknopfes kann der
Einstellbereich mechanisch nach unten und oben
begrenzt werden.
Einstellbereich für Sollwert X
∆t
y
9I805A
∆t
T
5
2(3)
1
5
2(3)
1
[
X
t
°C
K
5 ... 30 °C.
K
]
328
1
TRM2
TRM2S
TRM2S
°C
9H100
CA1N1328D / 11.1998
1/2
