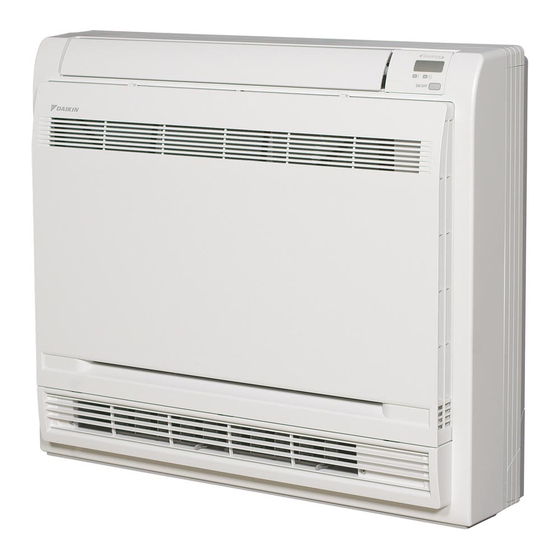

Daikin FVXM25FV1B9 Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für FVXM25FV1B9:
- Betriebsanleitung (40 Seiten) ,
- Installationsanleitung (22 Seiten)
Verwandte Anleitungen für Daikin FVXM25FV1B9
Inhaltszusammenfassung für Daikin FVXM25FV1B9
- Seite 1 DAIKIN ROOM AIR CONDITIONER Betriebsanleitung FVXM25FV1B9 FVXM35FV1B9 FVXM50FV1B9...
-
Seite 2: Inhaltsverzeichnis
INHALT VOR DEM BETRIEB ZU LESEN Sicherheitshinweise ........2 Bezeichnung der Komponenten..... 6 Vorbereitungen vor dem Betrieb ....9 Betriebsbereich ..........11 BETRIEB AUTO · ENTFEUCHTEN · KÜHLEN · HEIZEN · LÜFTER........12 Einstellung der Luftstromrichtung....14 HOCHLEISTUNGS-Betrieb......16 GERÄUSCHARMER BETRIEB DES AUSSENGERÄTS. -
Seite 3: Sicherheitshinweise
VOR DEM BETRIEB ZU LESEN Sicherheitshinweise • Bewahren Sie dieses Handbuch für den Bediener gut zugänglich auf. • Lesen Sie die Sicherheitshinweise in diesem Handbuch sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. • Dieses Gerät ist für die Nutzung durch erfahrene oder geschulte Anwender in der Leichtindustrie oder in landwirtschaftlichen Betrieben oder durch Laien in gewerblichen Betrieben oder privaten Haushalten konzipiert. - Seite 4 Sicherheitshinweise WARNUNG • Hüten Sie sich vor Feuer im Falle eines Kältemittellecks. Funktioniert die Klimaanlage nicht ordnungsgemäß (d. h. sie erzeugt keine Kalt- oder Warmluft), ist eine Leckage im Kältemittelkreislauf die mögliche Ursache. Wenden Sie sich an Ihren Händler um Hilfe. Das Kältemittel in der Klimaanlage ist sicher und läuft normalerweise nicht aus.
- Seite 5 Sicherheitshinweise VORSICHT • Achten Sie darauf, dass Haustiere nicht auf die Klimaanlage urinieren können. Das Urinieren auf die Klimaanlage kann zu elektrischen Schlägen oder Bränden führen. • Waschen Sie die Klimaanlage oder die Fernbedienung nicht mit Wasser ab, weil dies zu elektrischen Schlägen oder Brand führen kann.
-
Seite 6: Umpositionierung Des Systems
Sicherheitshinweise Installationsort ■ Soll das Gerät an einem der folgenden Orte installiert werden, bitten Sie zuvor Ihren Händler um Rat: • Ölige Umgebungen oder Orte, an denen Dampf- oder Rußbildung auftritt. • Salzhaltige Umgebungen wie etwa in Küstengebieten. • Orte, an denen Schwefelgase auftreten, etwa an heißen Quellen. •... -
Seite 7: Bezeichnung Der Komponenten
Bezeichnung der Komponenten ■ Innengerät ■ Öffnen der Frontplatte Öffnen der Frontplatte: (Seite 28.) Wahlschalter Luftauslass In dieser Einstellung wird nur Luft aus dem • oberen Luftauslass ausgeblasen. Bei dieser Einstellung wird die Verteilung der • Blasluft abhängig von der Betriebsart und den Bedingungen automatisch geregelt. -
Seite 8: Außengerät
■ Innengerät 1. Titan-Apatit-Geruchsfilter: • Folgende Tabelle enthält die • Diese Luftfilter sind an der Innenseite der unterschiedlichen Betriebsmodi. Luftfilter befestigt. Temperatur Luftstrom- Modell Modus 2. Luftauslass einstellung stärke 22°C NUR KÜHLEN KÜHLEN AUTO 3. Anzeige WÄRME- 4. Frontblende AUTO 25°C AUTO PUMPE... -
Seite 9: Fernbedienung
■ Fernbedienung <Öffnen Sie den Deckel> <ARC452A1> 1. Signalsender: 8. LEISE-Taste: • Sendet Signale an das Innengerät. FLÜSTERBETRIEB AUSSENGERÄT (Seite 17.) 2. Anzeige: 9. ECONO-Taste: • Zeigt die aktuellen Einstellungen an. ECONO-Betrieb (Seite 18.) (In dieser Abbildung wird jeder Bereich 10. -
Seite 10: Vorbereitungen Vor Dem Betrieb
Vorbereitungen vor dem Betrieb ■ Zum Einsetzen der Batterien Achten Sie auf die 1. Schieben Sie die Frontblende, um Sie zu Position der + entfernen. und – Pole! 2. Legen Sie zwei Alkali-Trockenbatterien des Typs AAA.LR03 ein. 3. Bringen Sie die Frontblende wieder an. ■... -
Seite 11: Uhrzeit Einstellen
Vorbereitungen vor dem Betrieb ■ Uhrzeit einstellen 1. Drücken Sie die "UHRZEIT-Taste": wird angezeigt. blinken. 2. Drücken Sie die "AUSWAHL-Taste", um den Wochentag auszuwählen. 3. Drücken Sie die "UHRZEIT-Taste": blinkt. 4. Drücken Sie die "AUSWAHL-Taste", um die aktuelle Uhrzeit einzustellen. Durch Gedrückthalten von "... -
Seite 12: Betriebsbereich
BETRIEB Betriebsbereich ■ Tipps zum Energiesparen Achten Sie darauf den Raum nicht zu sehr zu kühlen (bzw. zu heizen). • Empfohlene Temperatureinstellung Die Auswahl einer moderaten Temperatureinstellung hilft, Energie zu sparen. Zum Kühlen:26°C – 28°C Zum Heizen:20°C – 24°C Decken Sie Fenster mit einer Gardine oder einem Vorhang ab. •... -
Seite 13: Auto · Entfeuchten · Kühlen · Heizen · Lüfter
AUTO · ENTFEUCHTEN · KÜHLEN · HEIZEN · LÜFTER Die Klimaanlage wird in der von Ihnen gewählten Betriebsart betrieben. Bei der nächsten Inbetriebnahme wird die Klimaanlage in derselben Betriebsart betrieben. ■ So starten Sie den Betrieb 1. Drücken Sie die "WAHLTASTE betriebsart", um eine Betriebsart auszuwählen. -
Seite 14: So Ändern Sie Die Luftstromrate
AUTO · ENTFEUCHTEN · KÜHLEN · HEIZEN · LÜFTER ■ So ändern Sie die Luftstromrate 5. Drücken Sie die "LÜFTER"-Einstelltaste. Betriebsart ENTFEUCHTEN Betriebsart AUTO, KÜHLEN, HEIZEN oder LÜFTER Sie können zwischen fünf Stufen der Luftstromstärke von " " bis " "... -
Seite 15: Einstellung Der Luftstromrichtung
Einstellung der Luftstromrichtung Sie können die Luftstromrichtung regulieren, um einen erhöhten Komfort zu erhalten. ■ Einstellung der horizontalen Flügel (Klappe) 1. Drücken Sie die "Taste SCHWENKEN ". • " " leuchtet auf der LCD-Anzeige und die Klappen beginnen zu schwenken. 2. -
Seite 16: Bei Einstellung Des Luftauslass-Wahlschalters Auf
Einstellung der Luftstromrichtung ■ Luftstromauswahl • Führen Sie die Auswahl des Luftstroms entsprechend Ihren Wünschen aus. Bei Einstellung des Luftstrom-Wahlschalters auf • Das Klimagerät regelt abhängig von der Betriebsart/Situation automatisch die passende Verteilung der Blasluft. Betriebsart Situation Blasluftschema • Wenn der Raum gleichmäßig •... -
Seite 17: Hochleistungs-Betrieb
HOCHLEISTUNGS-Betrieb Der LEISTUNGSBETRIEB sorgt in jeder Betriebsart schnell für den maximalen Kühl- (bzw. Heizeffekt). Sie erreichen die maximale Leistung. ■ So starten Sie den HOCH- LEISTUNGSBETRIEB 1. Drücken Sie die Taste "HOCHLEISTUNG". • Der LEISTUNGSBETRIEBS endet nach 20 Minuten. Dann wird das System automatisch wieder mit den vorherigen Einstellungen betrieben, die vor dem HOCHLEISTUNGS-... -
Seite 18: Geräuscharmer Betrieb Des Aussengeräts
GERÄUSCHARMER BETRIEB DES AUSSENGERÄTS. Der GERÄUSCHARME BETRIEB DES AUSSENGERÄTS senkt den Schallpegel des Außengeräts durch Änderung der Frequenz und der Lüftergeschwindigkeit des Außengeräts. Diese Funktion empfiehlt sich während der Nachtstunden. ■ So starten Sie den GERÄUSCHARMEN BETRIEB DES AUSSENGERÄTS 1. Drücken Sie die "Taste LEISE". •... -
Seite 19: Econo-Betrieb
ECONO-Betrieb Der ECONO-Betrieb ist eine Funktion, die einen effizienten Betrieb durch Einschränkung des maximalen Stromverbrauchswerts ermöglicht. Diese Funktion ist nützlich, wenn gewährleistet werden soll, dass kein Schutzschalter auslöst, wenn das Produkt gemeinsam mit anderen Geräten betrieben wird. ■ So starten Sie den ECONO-Betrieb 1. -
Seite 20: Timer-Betrieb
TIMER-Betrieb Die Timer-Funktionen sind nützlich, um die Klimaanlage nachts oder am Morgen automatisch ein- oder auszuschalten. Sie können auch den AUS-TIMER und den EIN-TIMER in Kombination verwenden. ■ So verwenden Sie den AUS-TIMER • Überprüfen Sie, dass die Uhr richtig eingestellt ist. -
Seite 21: So Brechen Sie Den Betrieb Des Ein-Timers Ab
TIMER-Betrieb ■ Zum Gebrauch der Funktion TIMER EIN • Überprüfen Sie, dass die Uhr richtig eingestellt ist. Falls die Uhr nicht richtig eingestellt ist, stellen Sie die aktuelle Zeit ein. (Seite 10.) 1. Drücken Sie im TIMER-Feld die "EIN"-Taste. wird angezeigt. blinkt. -
Seite 22: Wochentimer-Betrieb
WOCHENTIMER-Betrieb Bis zu 4 Timereinstellungen können für jeden Wochentag gespeichert werden. Ein bequemer Betrieb des Systems ist möglich, wenn der WOCHENTIMER gemäß den Lebensgewohnheiten Ihrer Familie eingestellt ist. ■ Verwendung im Fall des WOCHENTIMERS Das folgende Beispiel zeigt mögliche WOCHENSCHALTUHR-Einstellungen. Beispiel: Die gleichen Timer-Einstellungen werden für die Wochentage von Montag bis Freitag verwendet, während für das Wochenende andere Einstellungen verwendet werden. -
Seite 23: Einstellungsmodus
WOCHENTIMER-Betrieb ■ Einsatz des WOCHENSCHALTUHR-Betriebs Einstellungsmodus • Stellen Sie sicher, dass der Wochentag und die Uhrzeit eingestellt sind. Falls der Wochentag und die Uhrzeit nicht eingestellt sind, stellen Sie sie ein. (Seite 10.) Programm 1 Programm 2 Programm 3 Programm 4 [Montag] 25°C 27°C... - Seite 24 WOCHENTIMER-Betrieb 8. Drücken Sie die "AUSWAHL- Taste", um die gewünschte Temperatur auszuwählen. • Die Temperatur kann zwischen 10°C und 32°C eingestellt werden. Kühlen: Das Gerät wird mit 18°C betrieben, selbst wenn es zwischen 10 und 17°C eingestellt ist. Heizen: Das Gerät wird mit 30°C betrieben, selbst wenn es zwischen 31 und 32°C eingestellt ist.
- Seite 25 WOCHENTIMER-Betrieb Kopiermodus • Eine vorgenommene Reservierung kann für einen anderen Wochentag kopiert werden. Die gesamte Reservierung des ausgewählten Wochentags wird kopiert. Programm 1 Programm 2 Programm 3 Programm 4 [Montag] 25°C 27°C 6:00 8:30 17:30 22:00 KOPIER Programm 1 Programm 2 Programm 3 Programm 4 [Dienstag] 25°C...
-
Seite 26: Überprüfen Einer Einstellung
WOCHENTIMER-Betrieb ■ Überprüfen einer Einstellung • Die Reservierung kann bestätigt werden. Drücken Sie die " -Taste". • Der Wochentag und die Reservierungsnummer des aktuellen Tages werden angezeigt. Drücken Sie die "AUSWAHL-Taste", um den gewünschten Wochentag und die Nummer der Einstellung auszuwählen. •... -
Seite 27: Hinweis Zum Multisystem
Hinweis zum Multisystem Was ist ein "Multisystem"? In diesem System ist ein Außengerät mit mehreren Innengeräten verbunden. ■ Auswählen der Betriebsart zimmer zimmer zimmer Außengerät 1. Bei vorhandener Prioritätsraum- zimmer zimmer zimmer Funktion, die aber nicht aktiviert ist Wohnzimmer Wohnzimmer Wohnzimmer... -
Seite 28: Sperre Des Kühl-/ Heizbetriebs (Nur Für Modelle Mit Wärmepumpe Verfügbar)
Hinweis zum Multisystem ■ Sperre des Kühl-/ Heizbetriebs (Nur für Modelle mit Wärmepumpe verfügbar) Die Sperre des Kühl-/ Heizbetriebs erfordert eine anfängliche Programmierung während der Installation. Wenden Sie sich bitte für Hilfe an Ihren Fachhändler oder den Kundendienst. Die Sperre des Kühl-/ Heizbetriebs legt das Gerät künstlich auf entweder die Betriebsart Kühlen oder Heizen fest. -
Seite 29: Pflege Und Reinigung
PFLEGE Pflege und Reinigung VORSICHT Stoppen Sie vor dem Reinigen den Betrieb und stellen Sie den Hauptschalter auf AUS. Geräte ■ Innengerät, Außengerät und Fernbedienung 1. Wischen Sie diese Komponenten mit einem weichen Tuch ab. ■ Frontblende 1. Öffnen Sie die Frontblende. •... -
Seite 30: Luftfilter
Filter 1. Öffnen Sie die Frontblende. (Seite 28.) 2. Entfernen Sie den Luftfilter. • Drücken Sie die Klammern auf der rechten und linken Seite des Luftfilters leicht herunter, ziehen Sie dann nach oben. 3. Entfernen Sie die Titan-Apatit- Geruchsfilter. • Halten Sie die Laschen des Rahmens und entfernen Sie die Klammern an 4 Stellen. -
Seite 31: Vor Einer Längeren Außerbetriebsetzung
[ Austausch ] 1. Entfernen Sie die Laschen aus dem Filterrahmen und wechseln Sie den Filter. • Der gebrauchte Filter lässt sich als verbrennbarer Abfall entsorgen. HINWEIS • Betrieb mit verschmutzten Filtern: (1) die Luft kann nicht von schlechten Gerüchen befreit werden. (2) die Luft kann nicht gereinigt werden. -
Seite 32: Störungssuche
STÖRUNGSBEHEBUNG Störungssuche Erneute Überprüfung Prüfen Sie folgende Punkte erneut, bevor Sie einen Wartungstechniker anfordern. Gehäuse Prüfung Die Klimaanlage läuft nicht. • Ist der Hauptschalter ausgeschaltet oder eine Sicherung durchgebrannt? (BETRIEBS-LED ist aus.) • Liegt ein Stromausfall vor? • Befinden sich Batterien in der Fernbedienung? •... -
Seite 33: Erläuterung
Bei einem Kältemittel-Undichtigkeitssensors Überprüfen Sie, ob das Gerät anormal funktioniert. Siehe Gehäuse und Erklärungen unten. Gehäuse Erläuterung Das Gerät läuft autonom. ■ Dies ist darauf zurückzuführen, dass der Kältemittel- Undichtigkeitssensor ausgelöst wurde: • Falls er einen Piepton ausgibt, besteht die Gefahr einer Der Lüfter läuft von allein, wenn Kältemittelundichtigkeit. - Seite 34 Sonstiges. ■ Gibt sie einen Piepton aus? • Falls er einen Piepton ausgibt, besteht die Gefahr von Folgeschäden. Die Fehlerdiagnose per Fehlfunktion des Kältemittel-Undichtigkeitssensors. Fernbedienung zeigt den Das Kabel des Kältemittel-Undichtigkeitssensors ist gebrochen. Code CH am Display der Die Kabelverbindung des Kältemittel-Undichtigkeitssensors ist Fernbedienung an.
- Seite 35 Es werden keine Fernbedienungs- • Die Batterien sind erschöpft, und die Fernbedienung versagt. Ersetzen Sie alle Batterien durch neue Alkali-Batterien signale angezeigt. (Größe AAA). Einzelheiten dazu unter "Zum Einsetzen der Die Empfindlichkeit der Batterien" dieser Anleitung. (Seite 9.) Fernbedienung ist gering. * Wenn eine Rückstelltaste vorhanden ist, drücken Sie diese Die Anzeige weist einen geringen nach dem Auswechseln der Batterien.
- Seite 36 Entsorgungsvorschriften Ihr Produkt und die mit der Fernbedienung mitgelieferten Batterien sind mit diesem Symbol gekennzeichnet. Dieses Symbol bedeutet, dass elektrische und elektronische Produkte und Batterien nicht mit unsortiertem Hausmüll entsorgt werden dürfen. Bei Batterien kann ein chemisches Symbol unter dem Symbol abgedruckt sein.
- Seite 37 Fehlerdiagnose. FEHLERDIAGNOSE ÜBER DIE FERNBEDIENUNG Bei der Baureihe ARC452A werden auf der Temperaturanzeige am Hauptgerät die zugehörigen Codes angezeigt. 1. Wenn 5 Sekunden lang die ABBRUCH-Taste des Timerfelds gedrückt wird, blinkt in der Temperaturanzeige die Anzeige " " auf. TIMER-LÖSCHEN – Taste Diese Taste löscht die Timer-Einstellungen.
- Seite 40 The two-dimensional bar code is a manufacturing code. 3P477071-1E (1904)
