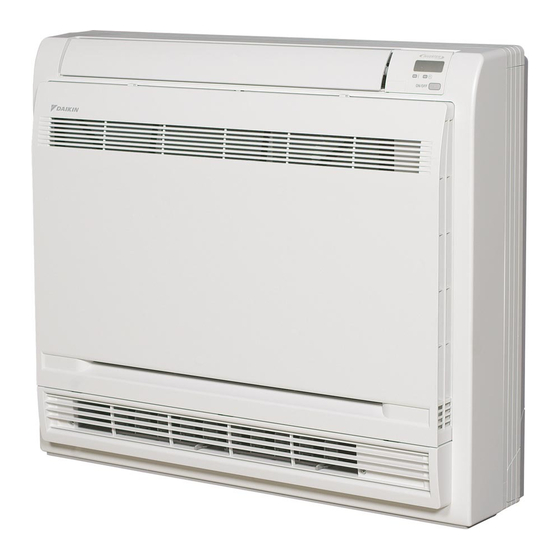

Daikin FVXM25FV1B9 Installationsanleitung
Vorschau ausblenden
Andere Handbücher für FVXM25FV1B9:
- Betriebsanleitung (40 Seiten) ,
- Betriebsanleitung (40 Seiten)
Verwandte Anleitungen für Daikin FVXM25FV1B9
Inhaltszusammenfassung für Daikin FVXM25FV1B9
- Seite 1 INSTALLATIONS- ANLEITUNG R32 Split Series Modelle FVXM25FV1B9 FVXM35FV1B9 FVXM50FV1B9...
- Seite 2 02 ** Daikin Europe N.V. hat die Berechtigung die Technische Konstruktionsakte zusammenzustellen. 08 ** A Daikin Europe N.V. está autorizada a compilar a documentação técnica de fabrico. 14 ** Společnost Daikin Europe N.V. má oprávnění ke kompilaci souboru technické konstrukce.
-
Seite 3: Sicherheitshinweise
• Installieren Sie die Klimaanlage gemäß den Anweisungen in dieser Installationsanleitung. Eine unsachgemäße Installation kann zu Wasserlecks, elektrischen Schlägen oder Brand führen. • Stellen Sie sicher, dass bei Installation, Instandhaltung, Wartung und Reparatur die Anweisungen von Daikin befolgt werden und alle geltenden gesetzlichen Bestimmungen (z. B. staatliche Gasvorschriften) eingehalten und diese Arbeiten nur von qualifizierten Personen ausgeführt werden. - Seite 4 Sicherheitshinweise • Installieren Sie unbedingt einen Fehlerstrom-Schutzschalter. Wird kein Fehlerstrom-Schutzschalter installiert, dann kann es zu elektrischen Schlägen oder einem Brand kommen. • Treffen Sie geeignete Maßnahmen, um zu verhindern, dass das Außengerät von Kleintieren als Unterschlupf verwendet wird. Kleintiere, die in Kontakt mit elektrischen Teilen kommen, können Funktionsstörungen, Rauch oder Feuer verursachen. Weisen Sie den Kunden darauf hin, den Bereich um das Gerät herum sauber zu halten.
- Seite 5 Zubehör – Inneneinheit Befestigungsblech Isolation AAA Trockenbatterien Funkfernbedienung Titan-Apatit-Geruchsfilter Bedienungsanleitung Drainageschlauch Halterung der Fernbedienung Installationsanleitung Betriebsbeschränkungen Verwenden Sie das System in den folgenden Temperatur- und Feuchtigkeitsbereichen, um den sicheren und effektiven Betrieb zu gewährleisten. Außengeräte Kühlen Wärme Außentemperatur -10~46°C DB -15~24°C DB -15~18°C WB RXM25~50...
-
Seite 6: Auswählen Eines Anbringungsortes
Auswählen eines Anbringungsortes • Installieren Sie das Gerät nicht mehr als 6 cm über dem Boden. • Holen Sie sich vor der Auswahl des Anbringungsortes die Genehmigung des Benutzers ein. Innengerät • Das Innengerät muss an einem Ort aufgestellt werden, wo: 1) die in den Installationszeichnungen des Innengeräts aufgeführten Einschränkungen bezüglich der Installation erfüllt sind, 2) der Luftein- und -austritt nicht blockiert sind,... -
Seite 7: Funkfernbedienung
Auswählen eines Anbringungsortes Installation erforderlich 1,84 2,04 2,24 2,44 2,64 2,84 3,04 3,24 3,44 3,64 3,84 4,04 Kältemittelmenge [kg] Funkfernbedienung 1) Schalten Sie alle Leuchtstofflampen (wenn vorhanden) im Raum ein und finden Sie heraus, wo die Signale der Fernbedienung vom Innengerät gut empfangen werden können (innerhalb von 7 m). 2) Stellen Sie die DIP-Schalter ein. -
Seite 8: Zeichnungen Für Die Installation Des Innengeräts
M3 × 20L) WARNUNG • Verwenden Sie nur von DAIKIN hergestellte oder zugelassene Zubehörteile, optionale Ausrüstungen und Ersatzteile. • Die Installation muss von einem Installateur durchgeführt werden. Bei der Installation und der Auswahl der Materialien muss die geltende Gesetzgebung beachtet werden. In Europa muss die Norm EN 378 eingehalten werden. -
Seite 9: Vorbereitungen Vor Der Installation
Vorbereitungen vor der Installation Entfernen und Installieren der vorderen Blende • Verfahren zum Entfernen 1) Verschieben Sie die 2 Anschläge, bis sie einrasten. 2) Klappen Sie die Frontplatte nach vorn und entfernen das Band. 3) Entfernen Sie die Frontblende. • Installationsverfahren 1) Befestigen Sie Frontgitter und Frontplatte, nachdem Sie das Band um sie herumgezogen haben. -
Seite 10: Installation Des Innengeräts
Installation des Innengeräts (1) Freiliegende Installation Kühlleitung 1) Bohren Sie an der in der Zeichnung unten mit dem Symbol bezeichneten Stelle ein Loch (65 mm im Durchmesser). 2) Die Plazierung des Lochs ist unterschiedlich, abhängig davon, an welcher Seite das Rohr herausgeführt wird. 3) Zur Verlegung der Rohre siehe 6. -
Seite 11: Ablaufleitung
Installation des Innengeräts (1) Ablaufleitung 1) Verwenden Sie für die Ablaufleitung handelsübliches starres PVC-Rohr (im Allgemeinen VP 20 Rohr, Außendurchmesser 26 mm, Innendurchmesser 20 mm). 2) Der Drainageschlauch (Außendurchmesser 18 mm am Anschlußende, 220 mm lang) wird mit dem Innengerät mitgeliefert. -
Seite 12: Aufdornen Des Rohrendes
Installation des Innengeräts (1) 4-2. Installation • Bei der Bodenmontage mit 6 Schrauben befestigen. (Vergessen Sie nicht die Rückwand anzuschrauben.) • Befestigen Sie bei der Wandmontage die Befestigungsblech mit 5 und die Inneneinheit mit 4 Schrauben. Installieren Sie das Gerät nicht mehr als 6 cm über dem Boden. •... -
Seite 13: Anschluß Der Kühlmittel-Rohrleitung
Installation des Innengeräts (1) Anschluß der Kühlmittel-Rohrleitung VORSICHT 1) Verwenden Sie die am Hauptgerät befestigten Überwurfmuttern. (Um ein Reißen der Überwurfmuttern aufgrund von Alterung zu vermeiden.) 2) Um einen Gasaustritt zu vermeiden, tragen Sie Kältemittelöl nur auf den Innenflächen des Bördelbereichs auf. (Verwenden Sie für das Kältemittel R32 geeignetes Kältemittelöl.) 3) Verwenden Sie Drehmomentschlüssel zum Anziehen der Überwurfmuttern, um eine Beschädigung der Überwurfmuttern und einen Gasaustritt zu vermeiden. -
Seite 14: Überprüfen Auf Gaslecks
Installation des Innengeräts (1) Überprüfen auf Gaslecks 1) Überprüfen Sie die Verbindungen nach dem Abpumpen der Luft auf Gaslecks. Überprüfen Sie hier auf Dichtigkeit. 2) Siehe Abschnitte zum Abpumpen der Luft • Bringen Sie Seifenwasser auf, und zum Überprüfen auf Gaslecks im und prüfen Sie sorgfältig auf austretendes Gas. -
Seite 15: Verdrahtung
Installation des Innengeräts (1) Verdrahtung installieren Sie wie im mit der Multi-Außeneinheit mitgelieferten Bei einer Multi-Inneneinheit Installierungshandbuch beschrieben. • Heben Sie die Sicherungsplatte des Sensors an, nehmen Sie die Metallverkleidung ab und schließen Sie die Abzweigkabel an der Klemmenleiste an. 1) Isolieren Sie die Kabelenden ab (15 mm). -
Seite 16: Bei Anschluss An Ein Ha-System
Installation des Innengeräts (2) Bei Anschluss an ein HA-System 1) Bauen Sie den Schaltkasten aus. (Siehe HA-Anschluss 3. Einrichten der verschiedenen Adressen Sensor- (S21) Sicherungsplatte auf Seite 7.) 2) Kneifen Sie die Stifte mit einer Zange ab. 3) Verkabeln Sie wie im Schaltplan angegeben und schließen Sie das Anschlusskabel an S21 an. -
Seite 17: Kühlleitung
Installation des Innengeräts (2) Kühlleitung Siehe 1. Kühlmittel-Rohrleitungen im Abschnitt Installation des Innengeräts (1) Wand (Maßeinheit: mm) Rohrleitung links unten Rohrleitung rechts unten Öffnungsstelle Wand Rohrleitung rechts/links Installation des Innengeräts 1) Entfernen Sie das Frontgitter. 2) 7 Schrauben entfernen. 3) Nehmen Sie die obere Verkleidung ab (2 Laschen). 4) Entfernen Sie das rechte und linke Gehäuse (jeweils 2 Laschen). -
Seite 18: Einheitliche Legende Für Elektroschaltpläne
Einheitliche Legende für Elektroschaltpläne Vereinheitlichte Schaltplan-Legende Informationen zu den Teilen und die Nummerierung entnehmen Sie bitte dem Elektroschaltplan der betreffenden Einheit. In der Übersicht unten wird durch das Symbol "*" die Nummerierung jedes Teils im Teilecode dargestellt, und zwar in Form arabischer Ziffern in aufsteigender Folge. HAUPTSCHALTER SCHUTZERDE ANSCHLUSS... -
Seite 19: Testbetrieb Mittels Fernbedienung
Testbetrieb Testbetrieb 1-1 Messen Sie die Versorgungsspannung und stellen Sie sicher, dass Sie innerhalb des angegebenen Bereichs liegt. 1-2 Der Testbetrieb sollte entweder im Kühl- oder Heizmodus durchgeführt werden. ■ Für die Wärmepumpe • Wählen Sie im Kühlmodus die niedrigste programmierbare Temperatur; wählen Sie im Heizbetrieb die höchste programmierbare Temperatur. - Seite 21 Two-dimensional bar code is a code for manufacturing. 3P477070-1G (1904)
