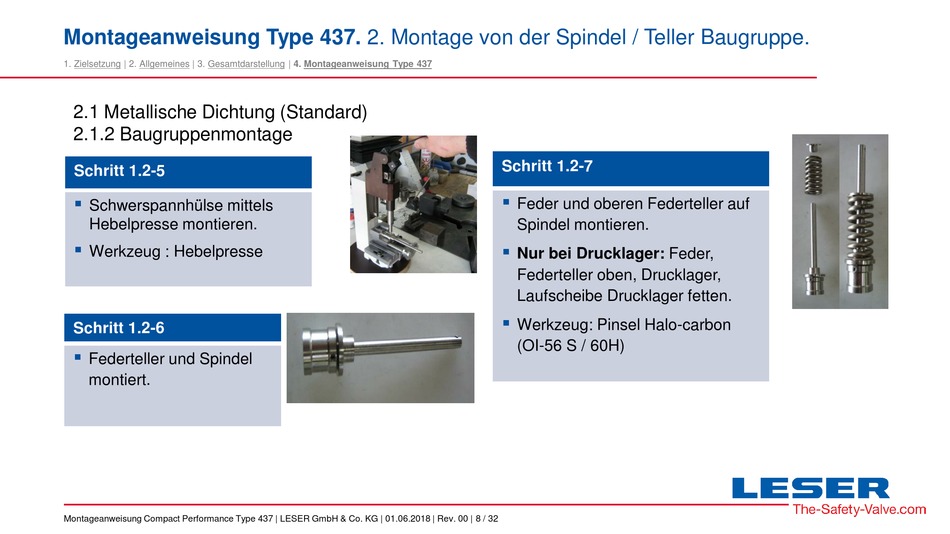

Montageanweisung Type 437. 2. Montage von der Spindel / Teller Baugruppe.
1. Zielsetzung | 2. Allgemeines | 3. Gesamtdarstellung | 4. Montageanweisung Type 437
2.1 Metallische Dichtung (Standard)
2.1.2 Baugruppenmontage
Schritt 1.2-5

Schwerspannhülse mittels
Hebelpresse montieren.

Werkzeug : Hebelpresse
Schritt 1.2-6

Federteller und Spindel
montiert.
Montageanweisung Compact Performance Type 437 | LESER GmbH & Co. KG | 01.06.2018 | Rev. 00 | 8 / 32
Schritt 1.2-7

Feder und oberen Federteller auf
Spindel montieren.

Nur bei Drucklager: Feder,
Federteller oben, Drucklager,
Laufscheibe Drucklager fetten.

Werkzeug: Pinsel Halo-carbon
(OI-56 S / 60H)
