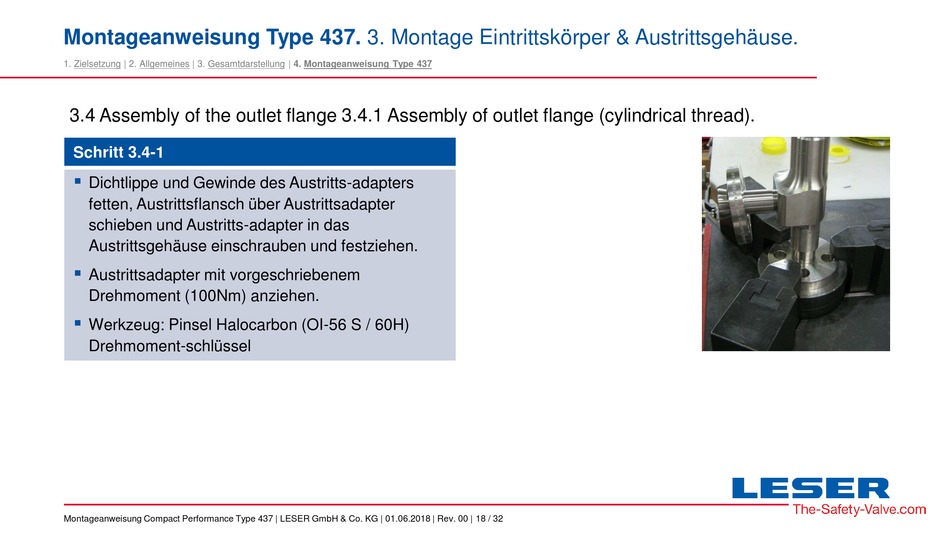

Montageanweisung Type 437. 3. Montage Eintrittskörper & Austrittsgehäuse.
1. Zielsetzung | 2. Allgemeines | 3. Gesamtdarstellung | 4. Montageanweisung Type 437
3.4 Assembly of the outlet flange 3.4.1 Assembly of outlet flange (cylindrical thread).
Schritt 3.4-1

Dichtlippe und Gewinde des Austritts-adapters
fetten, Austrittsflansch über Austrittsadapter
schieben und Austritts-adapter in das
Austrittsgehäuse einschrauben und festziehen.

Austrittsadapter mit vorgeschriebenem
Drehmoment (100Nm) anziehen.

Werkzeug: Pinsel Halocarbon (OI-56 S / 60H)
Drehmoment-schlüssel
