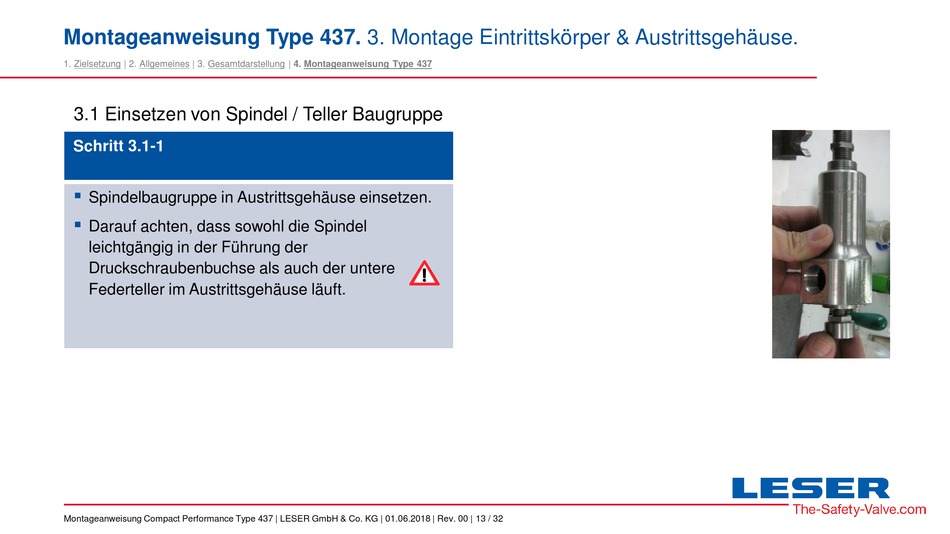

Einsetzen Von Spindel / Teller Baugruppe - Leser Compact Performance 437 Montageanweisung

Montageanweisung Type 437. 3. Montage Eintrittskörper & Austrittsgehäuse.
1. Zielsetzung | 2. Allgemeines | 3. Gesamtdarstellung | 4. Montageanweisung Type 437

3.1 Einsetzen von Spindel / Teller Baugruppe

Schritt 3.1-1

Spindelbaugruppe in Austrittsgehäuse einsetzen.

Darauf achten, dass sowohl die Spindel
leichtgängig in der Führung der
Druckschraubenbuchse als auch der untere
Federteller im Austrittsgehäuse läuft.
