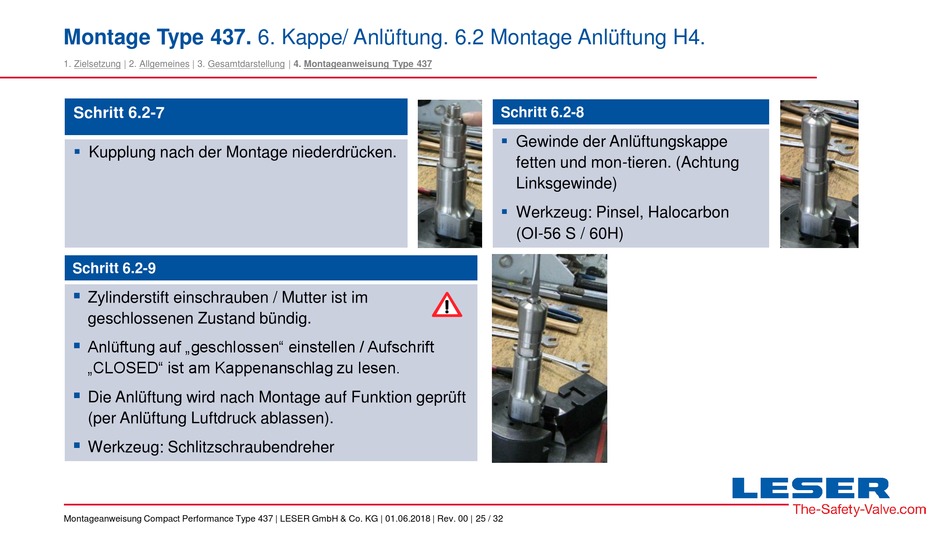

Montage Type 437. 6. Kappe/ Anlüftung. 6.2 Montage Anlüftung H4.
1. Zielsetzung | 2. Allgemeines | 3. Gesamtdarstellung | 4. Montageanweisung Type 437
Schritt 6.2-7

Kupplung nach der Montage niederdrücken.
Schritt 6.2-9

Zylinderstift einschrauben / Mutter ist im
geschlossenen Zustand bündig.

Anlüftung auf „geschlossen" einstellen / Aufschrift
„CLOSED" ist am Kappenanschlag zu lesen.

Die Anlüftung wird nach Montage auf Funktion geprüft
(per Anlüftung Luftdruck ablassen).

Werkzeug: Schlitzschraubendreher
