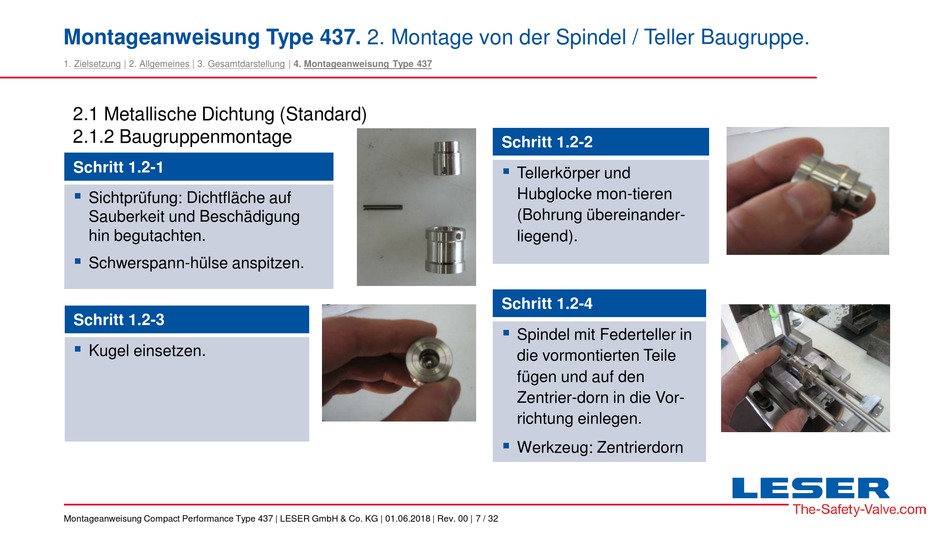

Montageanweisung Type 437. 2. Montage von der Spindel / Teller Baugruppe.
1. Zielsetzung | 2. Allgemeines | 3. Gesamtdarstellung | 4. Montageanweisung Type 437
2.1 Metallische Dichtung (Standard)
2.1.2 Baugruppenmontage
Schritt 1.2-1

Sichtprüfung: Dichtfläche auf
Sauberkeit und Beschädigung
hin begutachten.

Schwerspann-hülse anspitzen.
Schritt 1.2-3

Kugel einsetzen.
Montageanweisung Compact Performance Type 437 | LESER GmbH & Co. KG | 01.06.2018 | Rev. 00 | 7 / 32
Schritt 1.2-2

Tellerkörper und
Hubglocke mon-tieren
(Bohrung übereinander-
liegend).
Schritt 1.2-4

Spindel mit Federteller in
die vormontierten Teile
fügen und auf den
Zentrier-dorn in die Vor-
richtung einlegen.

Werkzeug: Zentrierdorn
