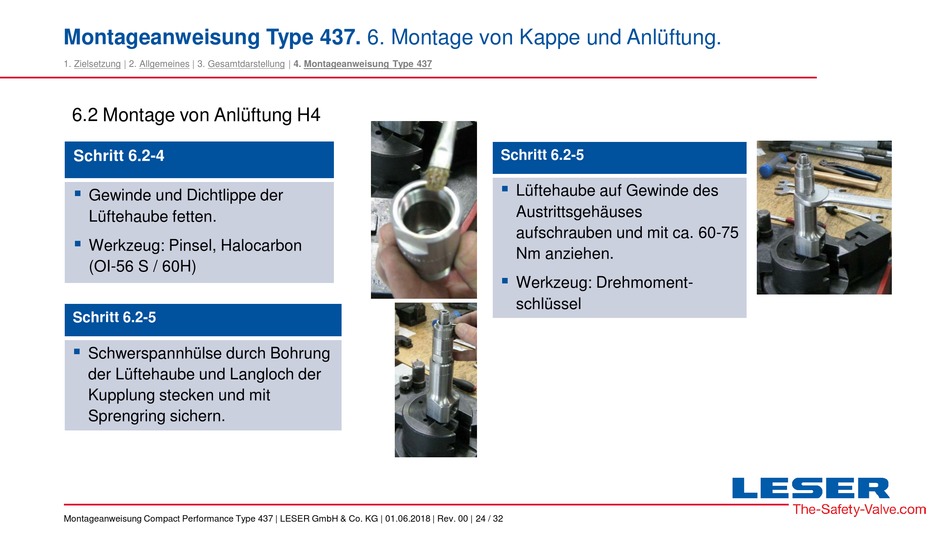

Montageanweisung Type 437. 6. Montage von Kappe und Anlüftung.
1. Zielsetzung | 2. Allgemeines | 3. Gesamtdarstellung | 4. Montageanweisung Type 437
6.2 Montage von Anlüftung H4
Schritt 6.2-4

Gewinde und Dichtlippe der
Lüftehaube fetten.

Werkzeug: Pinsel, Halocarbon
(OI-56 S / 60H)
Schritt 6.2-5

Schwerspannhülse durch Bohrung
der Lüftehaube und Langloch der
Kupplung stecken und mit
Sprengring sichern.
Montageanweisung Compact Performance Type 437 | LESER GmbH & Co. KG | 01.06.2018 | Rev. 00 | 24 / 32
Schritt 6.2-5

Lüftehaube auf Gewinde des
Austrittsgehäuses
aufschrauben und mit ca. 60-75
Nm anziehen.

Werkzeug: Drehmoment-
schlüssel
