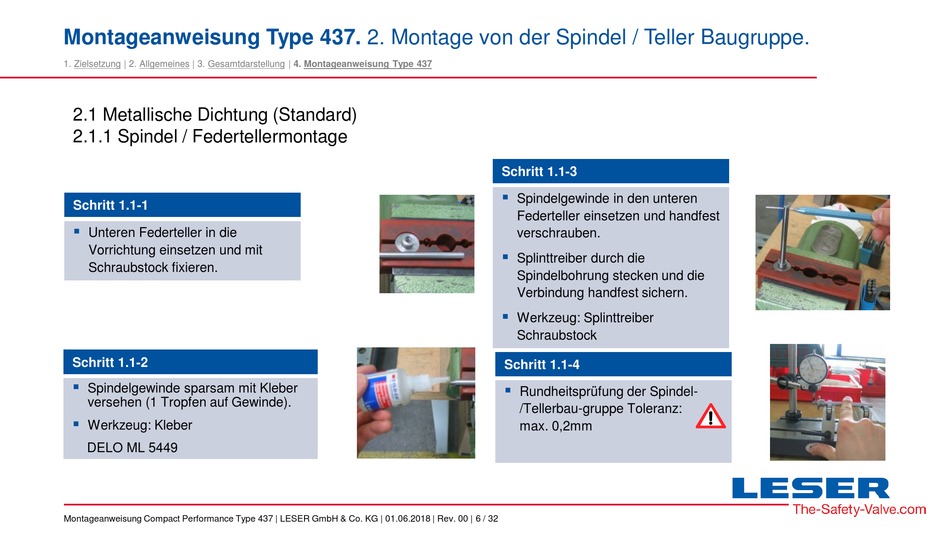

Metallische Dichtung (Standard) - Leser Compact Performance 437 Montageanweisung

Montageanweisung Type 437. 2. Montage von der Spindel / Teller Baugruppe.
1. Zielsetzung | 2. Allgemeines | 3. Gesamtdarstellung | 4. Montageanweisung Type 437

2.1 Metallische Dichtung (Standard)

2.1.1 Spindel / Federtellermontage
Schritt 1.1-1

Unteren Federteller in die
Vorrichtung einsetzen und mit
Schraubstock fixieren.
Schritt 1.1-2

Spindelgewinde sparsam mit Kleber
versehen (1 Tropfen auf Gewinde).

Werkzeug: Kleber
DELO ML 5449
Montageanweisung Compact Performance Type 437 | LESER GmbH & Co. KG | 01.06.2018 | Rev. 00 | 6 / 32
Schritt 1.1-3

Spindelgewinde in den unteren
Federteller einsetzen und handfest
verschrauben.

Splinttreiber durch die
Spindelbohrung stecken und die
Verbindung handfest sichern.

Werkzeug: Splinttreiber
Schraubstock
Schritt 1.1-4

Rundheitsprüfung der Spindel-
/Tellerbau-gruppe Toleranz:
max. 0,2mm
