Montage Compact Performance
Montageanweisung Type 437

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Leser Compact Performance 437

  • Seite 1 Montage Compact Performance Montageanweisung Type 437...
  • Seite 2 1. Zielsetzung | 2. Allgemeines | 3. Gesamtdarstellung | 4. Montageanweisung Type 437 Ziel dieser Präsentation ist es, eine Übersicht über die Montage der Compact Performance Sicherheitsventiltype 437 zu geben. Montageanweisung Compact Performance Type 437 | LESER GmbH & Co. KG | 01.06.2018 | Rev. 00 | 2 / 32...
  • Seite 3 Hinweis: Die Innenteile der Typen 437, 438 und 439 sind nicht untereinander austauschbar. Für die jeweilige Umrüstung bietet LESER spezielle Umrüstsätze an. Montageanweisung Compact Performance Type 437 | LESER GmbH & Co. KG | 01.06.2018 | Rev. 00 | 3 / 32...

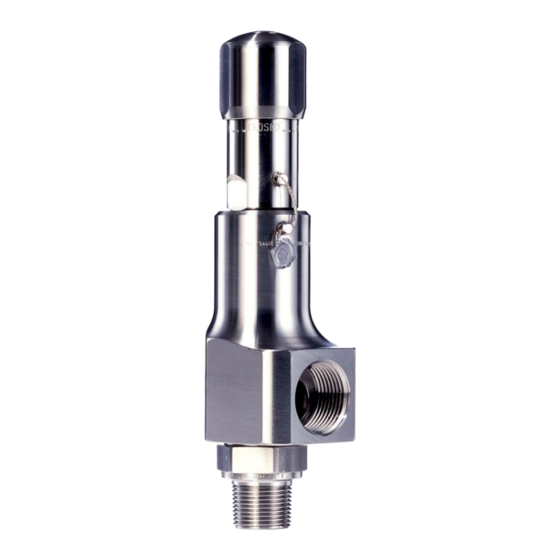

  • Seite 4 Gesamtdarstellung. 1. Zielsetzung | 2. Allgemeines | 3. Gesamtdarstellung | 4. Montageanweisung Type 437 Type 437 konventionelle Ausführung mit Gewindeanschluss Montageanweisung Compact Performance Type 437 | LESER GmbH & Co. KG | 01.06.2018 | Rev. 00 | 4 / 32...
  • Seite 5 Buchse) und Gegenmutter montieren. Schritt 1-2  Druckschraube an Gewinde und Stirnseiten fetten.  Werkzeug: Pinsel Halocarbon (OI- 56 S / 60H) Montageanweisung Compact Performance Type 437 | LESER GmbH & Co. KG | 01.06.2018 | Rev. 00 | 5 / 32...

  • Seite 6: Metallische Dichtung (Standard)

    Spindelgewinde sparsam mit Kleber Rundheitsprüfung der Spindel- versehen (1 Tropfen auf Gewinde). /Tellerbau-gruppe Toleranz:  Werkzeug: Kleber max. 0,2mm DELO ML 5449 Montageanweisung Compact Performance Type 437 | LESER GmbH & Co. KG | 01.06.2018 | Rev. 00 | 6 / 32...
  • Seite 7 Spindel mit Federteller in  Kugel einsetzen. die vormontierten Teile fügen und auf den Zentrier-dorn in die Vor- richtung einlegen.  Werkzeug: Zentrierdorn Montageanweisung Compact Performance Type 437 | LESER GmbH & Co. KG | 01.06.2018 | Rev. 00 | 7 / 32...
  • Seite 8 Federteller oben, Drucklager, Laufscheibe Drucklager fetten.  Werkzeug: Pinsel Halo-carbon Schritt 1.2-6 (OI-56 S / 60H)  Federteller und Spindel montiert. Montageanweisung Compact Performance Type 437 | LESER GmbH & Co. KG | 01.06.2018 | Rev. 00 | 8 / 32...
  • Seite 9 Schritt 2.1-3  Tellerkörper in Hub-glocke handfest ein-schrauben und Dicht-platte dabei fixieren. Teile an Hubglocke in Vorrichtung spannen.  Werkzeug: Spannbock Montageanweisung Compact Performance Type 437 | LESER GmbH & Co. KG | 01.06.2018 | Rev. 00 | 9 / 32...
  • Seite 10 Tellerkörper mit der Sondernuss mit 4 Nm festziehen.  Werkzeug: Sonder-nuss, Drehmoment- schlüssel Schritt 2.1-5  Werkstoffkennzahlen der Dichtplatte auf Hubglocke einschlagen.  Werkzeug: Schlagzahlen, Hammer Montageanweisung Compact Performance Type 437 | LESER GmbH & Co. KG | 01.06.2018 | Rev. 00 | 10 / 32...
  • Seite 11  Spindelgewinde sparsam  Werkzeug: Splinttreiber mit Kleber versehen ( 1 Tropfen auf Gewinde)  Werkzeug: Kleber DELO ML 5449 Montageanweisung Compact Performance Type 437 | LESER GmbH & Co. KG | 01.06.2018 | Rev. 00 | 11 / 32...
  • Seite 12 Sichtprüfung: Schwerspann-hülse muss Spiel in der Quer-bohrung des Tellerkörpers haben.  Teile mittels Eintreiben der Schwerspannhülse verbinden.  Werkzeug: Hammer Auflage-fläche für Tellermontage Montageanweisung Compact Performance Type 437 | LESER GmbH & Co. KG | 01.06.2018 | Rev. 00 | 12 / 32...

  • Seite 13: Einsetzen Von Spindel / Teller Baugruppe

    Darauf achten, dass sowohl die Spindel leichtgängig in der Führung der Druckschraubenbuchse als auch der untere Federteller im Austrittsgehäuse läuft. Montageanweisung Compact Performance Type 437 | LESER GmbH & Co. KG | 01.06.2018 | Rev. 00 | 13 / 32...
  • Seite 14 Splintdorn durch die Bohrung der Spindel stecken.  Anheben der Spindel mittels Splinttreiber.  Verkeilen des Splintdorns mit der Druckschraube.  Werkzeug: Splinttreiber Montageanweisung Compact Performance Type 437 | LESER GmbH & Co. KG | 01.06.2018 | Rev. 00 | 14 / 32...

  • Seite 15: Montage Des Eintrittskörpers 3.3.1 Gewindeanschluss (Zylindrisches Gewinde)

    Halocarbon (OI-56 S / 60H) = Schritt 3.3-2  Teller befindet sich im gesicherten Zustand (vgl. 3.2).  Eintrittskörper wird handfest in das Austrittsgehäuse geschraubt. Montageanweisung Compact Performance Type 437 | LESER GmbH & Co. KG | 01.06.2018 | Rev. 00 | 15 / 32...
  • Seite 16 Teller befindet sich im gesicherten Zustand (vgl. 3.2). Schritt 3.3-5  Eintrittskörper mit vorgeschriebenem Drehmoment (100 Nm) anziehen.  Werkzeug: Drehmomentschlüssel Montageanweisung Compact Performance Type 437 | LESER GmbH & Co. KG | 01.06.2018 | Rev. 00 | 16 / 32...

  • Seite 17: Montage Des Eintrittskörpers .3.2 Flanschanschluss (Zylindrisches Gewinde)

    Eintrittskörper mit vorgeschriebenem Drehmoment (100 Nm) anziehen.  Bei E-Körper mit Dichtleiste ver-  schraubt (150lbs). Werkzeug: Splint-treiber, Drehmoment- schlüssel Montageanweisung Compact Performance Type 437 | LESER GmbH & Co. KG | 01.06.2018 | Rev. 00 | 17 / 32...
  • Seite 18 Austrittsgehäuse einschrauben und festziehen.  Austrittsadapter mit vorgeschriebenem Drehmoment (100Nm) anziehen.  Werkzeug: Pinsel Halocarbon (OI-56 S / 60H) Drehmoment-schlüssel Montageanweisung Compact Performance Type 437 | LESER GmbH & Co. KG | 01.06.2018 | Rev. 00 | 18 / 32...

  • Seite 19: Montage Des Austrittsflansch, 3.4.2 Austrittsadapter Mit Konischem Gewinde (Npt)

    Dichtband auf das Gewinde des Austrittsflansches legen.  Werkzeug: Dichtungsband Schritt 3.4-3  Austrittsadapter in das Austrittsgehäuse einschrauben und festziehen. Montageanweisung Compact Performance Type 437 | LESER GmbH & Co. KG | 01.06.2018 | Rev. 00 | 19 / 32...
  • Seite 20 Drehung gegen den Uhr-zeigersinn – Ventil öffnet bei niedrigerem Druck  Bei erneuter Einstellung der Druckschraube wird zunächst der Druck Tools: Pin punch, open-end abgelassen. spanner, pressure gauge Montageanweisung Compact Performance Type 437 | LESER GmbH & Co. KG | 01.06.2018 | Rev. 00 | 20 / 32...
  • Seite 21  Ist Dichtheit gemäß Vorgabe erfüllt, werden die Ergebnisse im Report 1.3 Tools: Kellog-Test Apparatus „Blasenzahl“ dokumentiert.  Testkappe entfernen Montageanweisung Compact Performance Type 437 | LESER GmbH & Co. KG | 01.06.2018 | Rev. 00 | 21 / 32...
  • Seite 22 Werkzeug: Pinsel Halocarbon (OI-56 S / 60H) Schritt 6.1-2  Kappe aufschrauben und mit Schraubenschlüssel festziehen (Anzugsmoment gemäß LGS 3323).  Werkzeug: Drehmomentschlüssel Montageanweisung Compact Performance Type 437 | LESER GmbH & Co. KG | 01.06.2018 | Rev. 00 | 22 / 32...
  • Seite 23 Zylinderstift verbinden. (2) Halocarbon einmal verwendet werden. (OI-56 S / 60H)  Bei notwendiger Demontage der Kappe muss Dichtring ausgetauscht werden. Montageanweisung Compact Performance Type 437 | LESER GmbH & Co. KG | 01.06.2018 | Rev. 00 | 23 / 32...
  • Seite 24 Werkzeug: Drehmoment- schlüssel Schritt 6.2-5  Schwerspannhülse durch Bohrung der Lüftehaube und Langloch der Kupplung stecken und mit Sprengring sichern. Montageanweisung Compact Performance Type 437 | LESER GmbH & Co. KG | 01.06.2018 | Rev. 00 | 24 / 32...
  • Seite 25 „CLOSED“ ist am Kappenanschlag zu lesen.  Die Anlüftung wird nach Montage auf Funktion geprüft (per Anlüftung Luftdruck ablassen).  Werkzeug: Schlitzschraubendreher Montageanweisung Compact Performance Type 437 | LESER GmbH & Co. KG | 01.06.2018 | Rev. 00 | 25 / 32...
  • Seite 26 Einzelteile der Baugruppe O-Ring in Nut der Lüftehaube einlegen. Schritt 6.3-3  Kupplung auf die Spindel stecken und mit Zylinderstift verbinden. Montageanweisung Compact Performance Type 437 | LESER GmbH & Co. KG | 01.06.2018 | Rev. 00 | 26 / 32...
  • Seite 27 Kupplung hochziehen und Lüfteknopf mit Schwer- spannhülse montieren und mit Sprengring sichern.  Lüfteknopf nach der Montage niederdrücken.  Werkzeug: Drehmoment-Schlüssel Montageanweisung Compact Performance Type 437 | LESER GmbH & Co. KG | 01.06.2018 | Rev. 00 | 27 / 32...

  • Seite 28: Prüfung Der Dichtheit Nach Außen (Gewindeventil)

    7.1 Prüfung der Dichtheit nach außen (Gewindeventil) Schritt 7.1-1  Abdichten des Ventils am Eintritt mit einer Dichtkappe. Schritt 7.1-2  Montieren eines Prüfanschlusses am Austritt. Montageanweisung Compact Performance Type 437 | LESER GmbH & Co. KG | 01.06.2018 | Rev. 00 | 28 / 32...
  • Seite 29 <3 bar: 0,15 x p ≥ 3bar: 2bar Ansprechdruck p Dichtungen auf Beschädigung prüfen und Test erneut durchführen.  Ventil mit Druckluft trocknen. Montageanweisung Compact Performance Type 437 | LESER GmbH & Co. KG | 01.06.2018 | Rev. 00 | 29 / 32...

  • Seite 30: Prüfung Der Dichtheit Nach Außen (Flanschventil)

     Bei auftretender Undichtigkeit betroffene Dichtflächen und Dichtungen auf Beschädigung prüfen und Test erneut durchführen.  Ventil mit Druckluft trocknen. Montageanweisung Compact Performance Type 437 | LESER GmbH & Co. KG | 01.06.2018 | Rev. 00 | 30 / 32...
  • Seite 31 Schritt 8-1  Plombendraht auf dem kürzesten Weg eng anliegend verbinden.  Anlüftung, bzw. Kappe H2 mit dem Austrittsgehäuse plombieren. Montageanweisung Compact Performance Type 437 | LESER GmbH & Co. KG | 01.06.2018 | Rev. 00 | 31 / 32...
  • Seite 32 Montage Compact Performance Vielen Dank für Ihre Aufmerksamkeit.
