Elektronischer drehmoment-/drehwinkel-schlüssel
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

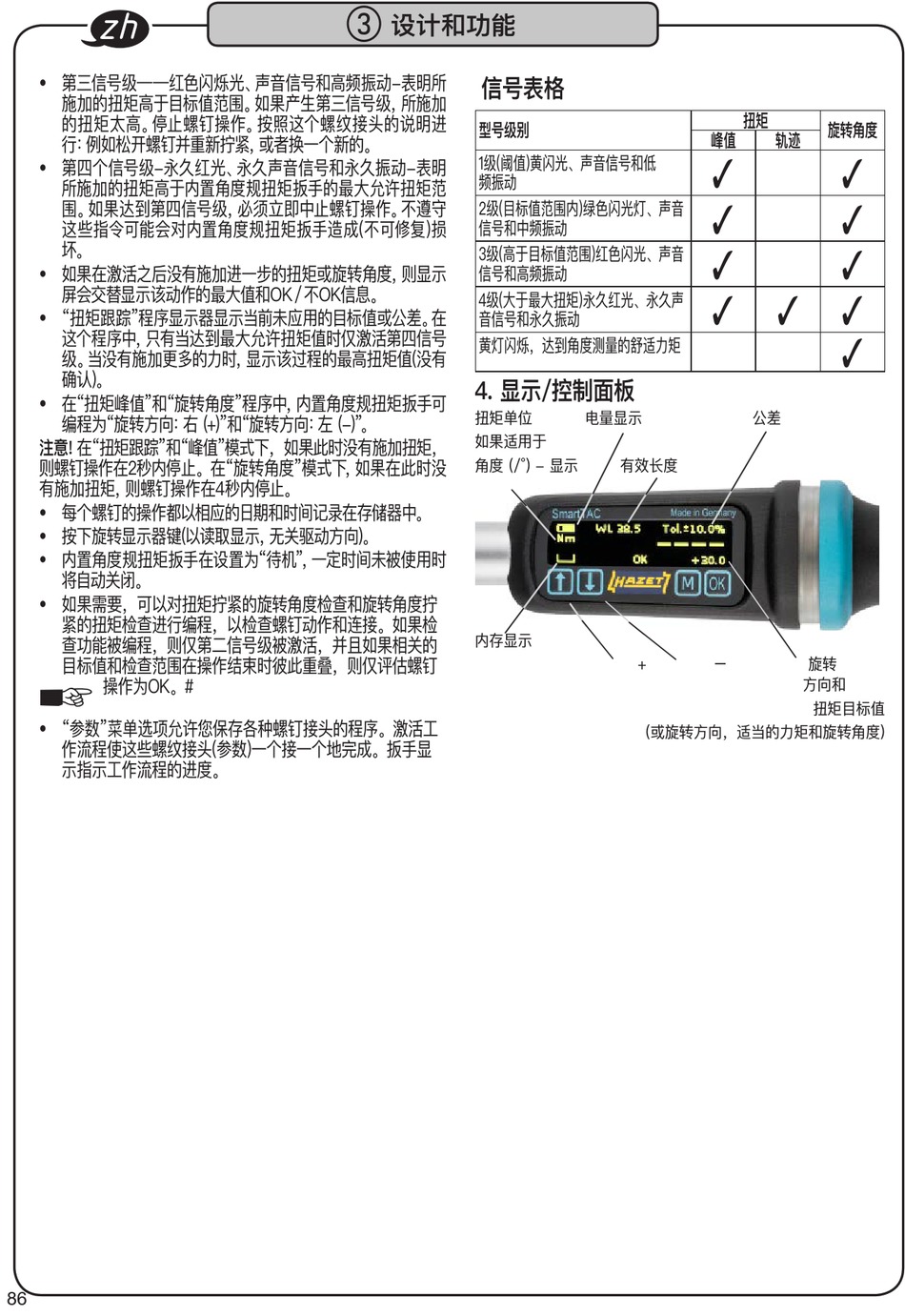

• 第三信号级——红色闪烁光、 声音信号和高频振动-表明所
施加的扭矩高于目标值范围。 如果产生第三信号级, 所施加
的扭矩太高。 停止螺钉操作。按照这个螺纹接头的说明进
行: 例如松开螺钉并重新拧紧, 或者换一个新的。
• 第四个信号级-永久红光、 永久声音信号和永久振动-表明
所施加的扭矩高于内置角度规扭矩扳手的最大允许扭矩范
围。 如果达到第四信号级, 必须立即中止螺钉操作。 不遵守
这些指令可能会对内置角度规扭矩扳手造成(不可修复)损
坏。
• 如果在激活之后没有施加进一步的扭矩或旋转角度, 则显示
屏会交替显示该动作的最大值和OK/不OK信息。
• "扭矩跟踪"程序显示器显示当前未应用的目标值或公差。 在
这个程序中, 只有当达到最大允许扭矩值时仅激活第四信号
级。 当没有施加更多的力时, 显示该过程的最高扭矩值(没有
确认)。
• 在"扭矩峰值"和"旋转角度"程序中, 内置角度规扭矩扳手可
编程为"旋转方向: 右 (+)"和"旋转方向: 左 (-)"。
注意! 在"扭矩跟踪"和"峰值"模式下,如果此时没有施加扭矩,
则螺钉操作在2秒内停止。在"旋转角度"模式下, 如果在此时没
有施加扭矩, 则螺钉操作在4秒内停止。
• 每个螺钉的操作都以相应的日期和时间记录在存储器中。
• 按下旋转显示器键(以读取显示, 无关驱动方向)。
• 内置角度规扭矩扳手在设置为"待机", 一定时间未被使用时
将自动关闭。
• 如果需要,可以对扭矩拧紧的旋转角度检查和旋转角度拧
紧的扭矩检查进行编程,以检查螺钉动作和连接。如果检
查功能被编程,则仅第二信号级被激活,并且如果相关的
目标值和检查范围在操作结束时彼此重叠,则仅评估螺钉
操作为OK。#
• "参数"菜单选项允许您保存各种螺钉接头的程序。激活工
作流程使这些螺纹接头(参数)一个接一个地完成。扳手显
示指示工作流程的进度。
86
设计和功能
信号表格
型号级别
1级(阈值)黄闪光、声音信号和低
频振动
2级(目标值范围内)绿色闪光灯、声音
信号和中频振动
3级(高于目标值范围)红色闪光、声音
信号和高频振动
4级(大于最大扭矩)永久红光、永久声
音信号和永久振动
黄灯闪烁,达到角度测量的舒适力矩
4. 显示/控制面板
扭矩单位
如果适用于
角度 (/°) - 显示
内存显示
扭矩
峰值
v
v
v
v
电量显示
公差
有效长度
+
(或旋转方向,适当的力矩和旋转角度)
旋转角度
轨迹
v
v
v
v
v
v
旋转
方向和
扭矩目标值
