Die maximal empfohlene Länge beträgt 1000 m für ein Segment mit einer Geschwindigkeit von 19200
Baud.
Parallele Verbindungen dürfen höchstens 40 m betragen. Das ModBus-Kommunikationskabel muss vom
Stromkabel getrennt sein.
Die Abschirmung des Kabels muss in der in den Steuerungen vorhandenen Klemme aufgelegt werden
An jedem Ende des Segments sind Abschlüsse erforderlich (120 Ω + 1 nF).

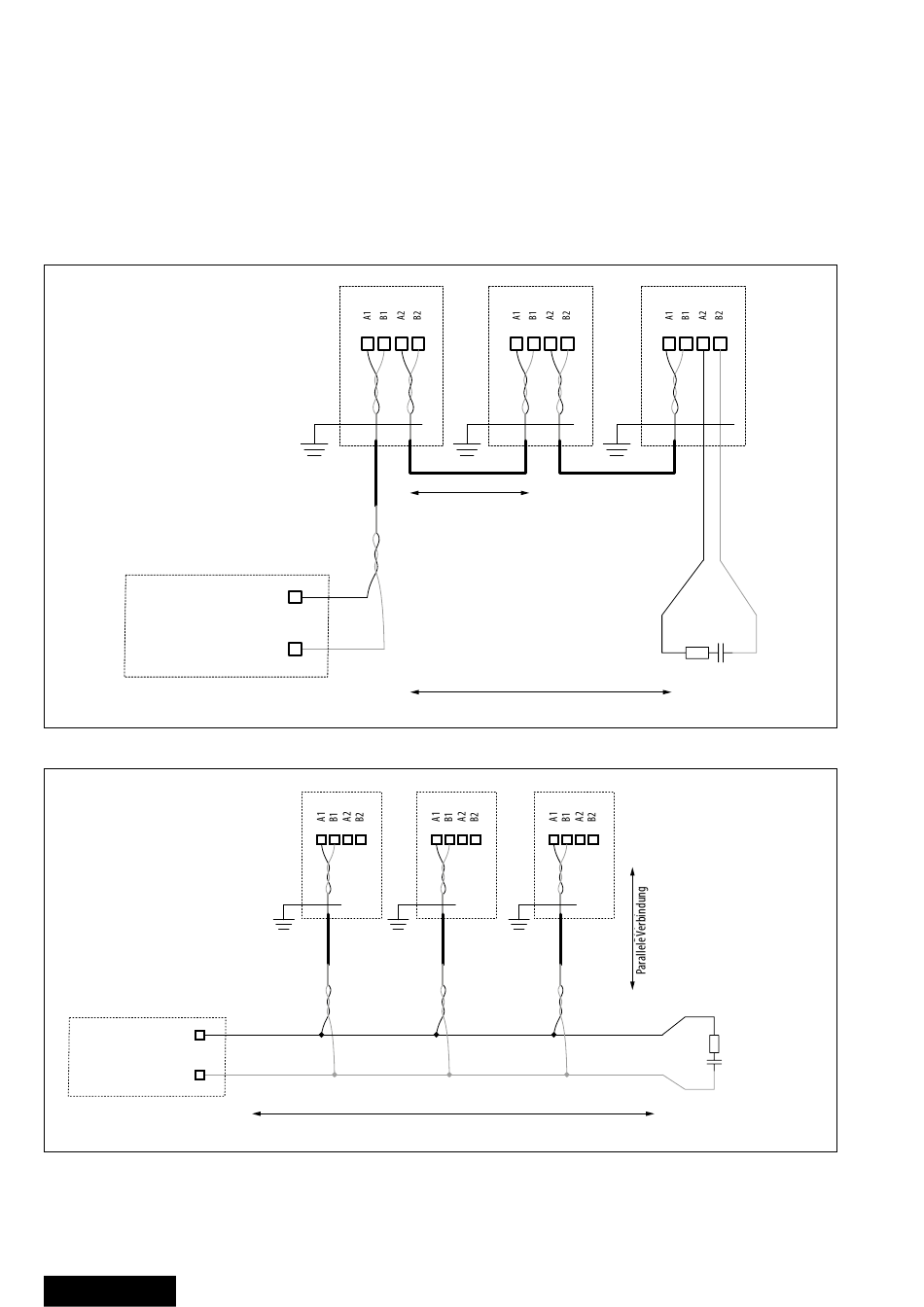

Verkabelungsbeispiel:
Konverter
Convertisseur USB - RS485
RX / TX +
Konverter
Convertisseur USB - RS485
RX / TX -
DEUTSCH
Compacto 1
20 21 22 23
RX / TX +
RX / TX -
Compacto 1
20 21 22 23
Compacto 2
20 21 22 23
Parallele Verbindung
Dérivation
Segment
Compacto 2
Compacto 3
20 21 22 23
20 21 22 23
Segment
16/32
NT00000732-ILHB-ILHT-ECOWATT-VAV-AL-210329
Compacto 3
20 21 22 23
Terminaison 120Ω 1 nF
Terminaison 120Ω 1 nF
