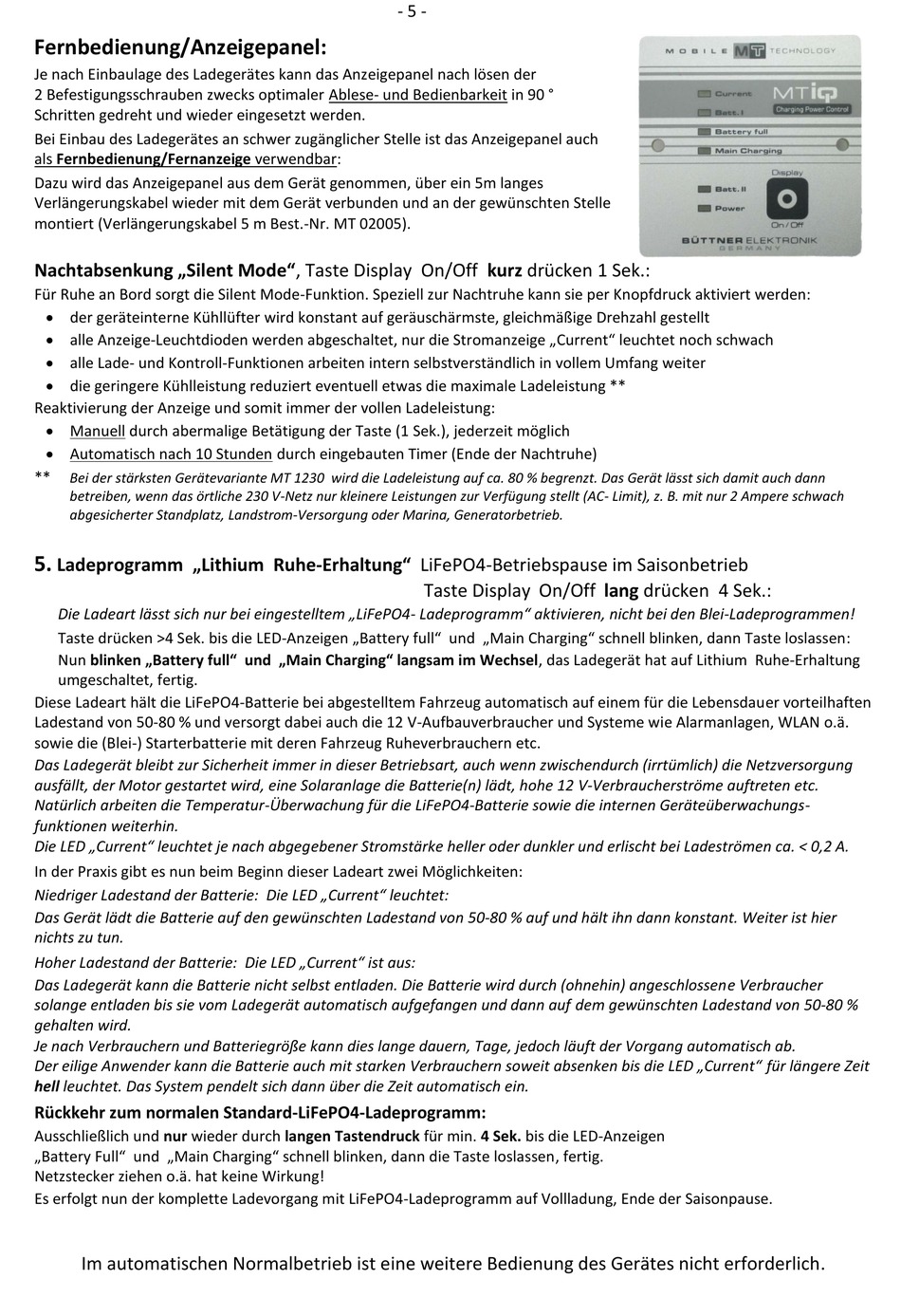

Fernbedienung/Anzeigepanel:
Je nach Einbaulage des Ladegerätes kann das Anzeigepanel nach lösen der
2 Befestigungsschrauben zwecks optimaler Ablese- und Bedienbarkeit in 90 °
Schritten gedreht und wieder eingesetzt werden.
Bei Einbau des Ladegerätes an schwer zugänglicher Stelle ist das Anzeigepanel auch
als Fernbedienung/Fernanzeige verwendbar:
Dazu wird das Anzeigepanel aus dem Gerät genommen, über ein 5m langes
Verlängerungskabel wieder mit dem Gerät verbunden und an der gewünschten Stelle
montiert (Verlängerungskabel 5 m Best.-Nr. MT 02005).
Nachtabsenkung „Silent Mode", Taste Display On/Off kurz drücken 1 Sek.:
Für Ruhe an Bord sorgt die Silent Mode-Funktion. Speziell zur Nachtruhe kann sie per Knopfdruck aktiviert werden:
der geräteinterne Kühllüfter wird konstant auf geräuschärmste, gleichmäßige Drehzahl gestellt
alle Anzeige-Leuchtdioden werden abgeschaltet, nur die Stromanzeige „Current" leuchtet noch schwach
alle Lade- und Kontroll-Funktionen arbeiten intern selbstverständlich in vollem Umfang weiter
die geringere Kühlleistung reduziert eventuell etwas die maximale Ladeleistung **
Reaktivierung der Anzeige und somit immer der vollen Ladeleistung:
Manuell durch abermalige Betätigung der Taste (1 Sek.), jederzeit möglich
Automatisch nach 10 Stunden durch eingebauten Timer (Ende der Nachtruhe)
**
Bei der stärksten Gerätevariante MT 1230 wird die Ladeleistung auf ca. 80 % begrenzt. Das Gerät lässt sich damit auch dann
betreiben, wenn das örtliche 230 V-Netz nur kleinere Leistungen zur Verfügung stellt (AC- Limit), z. B. mit nur 2 Ampere schwach
abgesicherter Standplatz, Landstrom-Versorgung oder Marina, Generatorbetrieb.
5.
Ladeprogramm „Lithium Ruhe-Erhaltung" LiFePO4-Betriebspause im Saisonbetrieb
Die Ladeart lässt sich nur bei eingestelltem „LiFePO4- Ladeprogramm" aktivieren, nicht bei den Blei-Ladeprogrammen!
Taste drücken >4 Sek. bis die LED-Anzeigen „Battery full" und „Main Charging" schnell blinken, dann Taste loslassen:
Nun blinken „Battery full" und „Main Charging" langsam im Wechsel, das Ladegerät hat auf Lithium Ruhe-Erhaltung
umgeschaltet, fertig.
Diese Ladeart hält die LiFePO4-Batterie bei abgestelltem Fahrzeug automatisch auf einem für die Lebensdauer vorteilhaften
Ladestand von 50-80 % und versorgt dabei auch die 12 V-Aufbauverbraucher und Systeme wie Alarmanlagen, WLAN o.ä.
sowie die (Blei-) Starterbatterie mit deren Fahrzeug Ruheverbrauchern etc.
Das Ladegerät bleibt zur Sicherheit immer in dieser Betriebsart, auch wenn zwischendurch (irrtümlich) die Netzversorgung
ausfällt, der Motor gestartet wird, eine Solaranlage die Batterie(n) lädt, hohe 12 V-Verbraucherströme auftreten etc.
Natürlich arbeiten die Temperatur-Überwachung für die LiFePO4-Batterie sowie die internen Geräteüberwachungs-
funktionen weiterhin.
Die LED „Current" leuchtet je nach abgegebener Stromstärke heller oder dunkler und erlischt bei Ladeströmen ca. < 0,2 A.
In der Praxis gibt es nun beim Beginn dieser Ladeart zwei Möglichkeiten:
Niedriger Ladestand der Batterie: Die LED „Current" leuchtet:
Das Gerät lädt die Batterie auf den gewünschten Ladestand von 50-80 % auf und hält ihn dann konstant. Weiter ist hier
nichts zu tun.
Hoher Ladestand der Batterie: Die LED „Current" ist aus:
Das Ladegerät kann die Batterie nicht selbst entladen. Die Batterie wird durch (ohnehin) angeschlossene Verbraucher
solange entladen bis sie vom Ladegerät automatisch aufgefangen und dann auf dem gewünschten Ladestand von 50-80 %
gehalten wird.
Je nach Verbrauchern und Batteriegröße kann dies lange dauern, Tage, jedoch läuft der Vorgang automatisch ab.
Der eilige Anwender kann die Batterie auch mit starken Verbrauchern soweit absenken bis die LED „Current" für längere Zeit
hell leuchtet. Das System pendelt sich dann über die Zeit automatisch ein.
Rückkehr zum normalen Standard-LiFePO4-Ladeprogramm:
Ausschließlich und nur wieder durch langen Tastendruck für min. 4 Sek. bis die LED-Anzeigen
„Battery Full" und „Main Charging" schnell blinken, dann die Taste loslassen, fertig.
Netzstecker ziehen o.ä. hat keine Wirkung!
Es erfolgt nun der komplette Ladevorgang mit LiFePO4-Ladeprogramm auf Vollladung, Ende der Saisonpause.
Im automatischen Normalbetrieb ist eine weitere Bedienung des Gerätes nicht erforderlich.
- 5 -
Taste Display On/Off lang drücken 4 Sek.:
