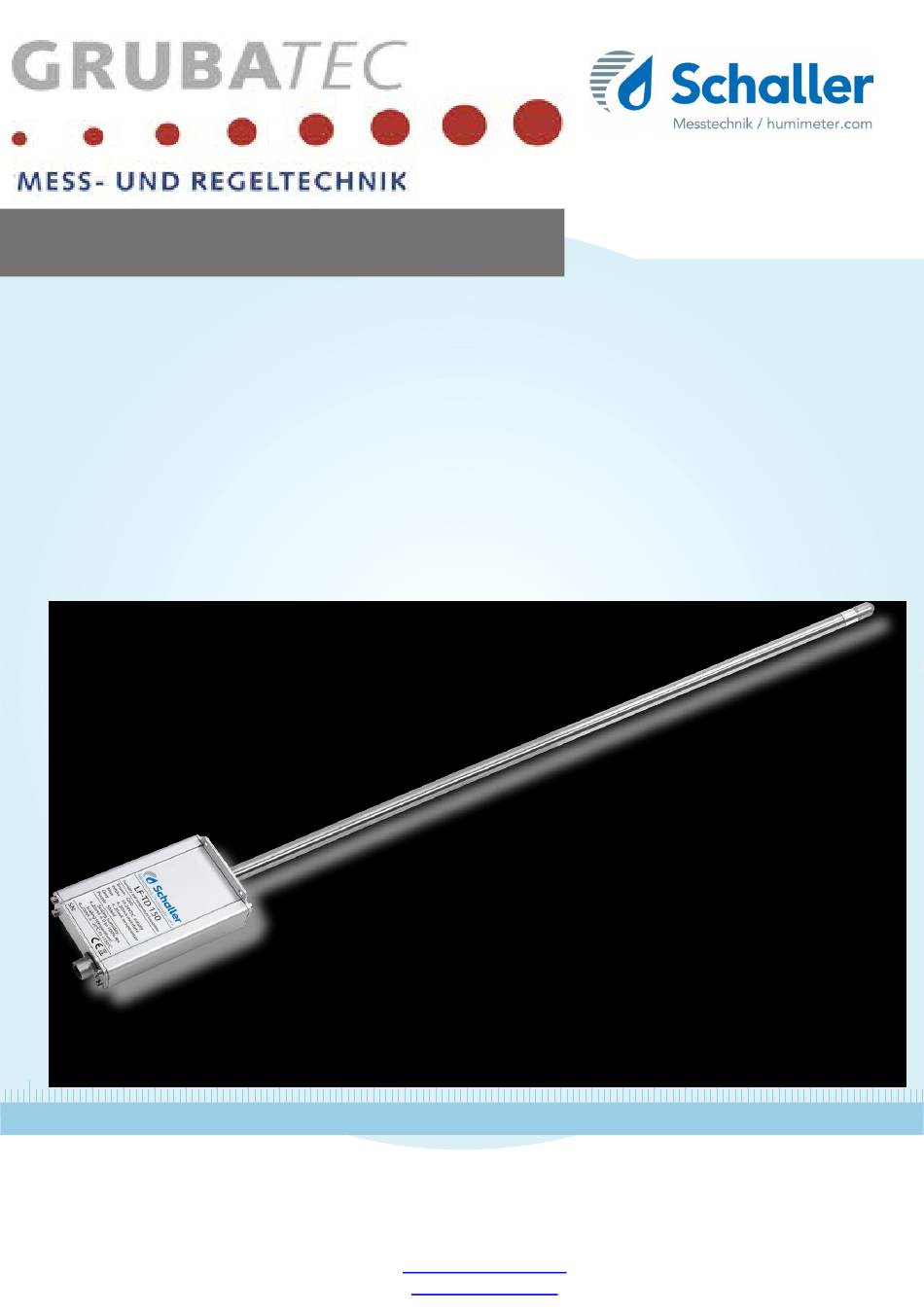

Feuchtemessgerät
Bedienungsanleitung
LF-TD 150
Luftfeuchtetransmitterserie
78,0 °F | 6,16 % | 456 kg/m
| -27,3 td | 0,64 aw | 51,9 %r.H. | 14,8 % abs | 100,4 g/m
| 09 m/s | 4,90 Ugl |
3
2
Grubatec AG
Wölferstrasse 5 CH 4414 Füllinsdorf
Tel.:+41(0)556170080
Fax:+41 (0)556170081
sales@grubatec.ch
www.grubatec.ch
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Schaller LF-TD 150

Inhaltszusammenfassung für Schaller LF-TD 150

  • Seite 1 Feuchtemessgerät Bedienungsanleitung LF-TD 150 Luftfeuchtetransmitterserie 78,0 °F | 6,16 % | 456 kg/m | -27,3 td | 0,64 aw | 51,9 %r.H. | 14,8 % abs | 100,4 g/m | 09 m/s | 4,90 Ugl | Grubatec AG Wölferstrasse 5 CH 4414 Füllinsdorf Tel.:+41(0)556170080...

  • Seite 2: Übersicht Über Ihr Lf-Td 150

    Bedienungsanleitung LF-TD 150 Übersicht über Ihr LF-TD 150 Übersicht Grundgerät Bezeichnung Luftfeuchte- und Temperatursensor Sensorrohr Aluminiumgehäuse Sensorstecker Befestigungslasche Seite 2...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Übersicht über Ihr LF-TD 150 ��������������������� Übersicht Grundgerät ..................... 1� Einleitung �������������������������� Information zu dieser Bedienungsanleitung ............ Haftungsbeschränkung ..................4 Verwendete Symbole ..................5 Kundenservice ....................5 2� Zu Ihrer Sicherheit ���������������������� Bestimmungsgemäße Verwendung ..............6 Bestimmungswidrige Verwendung ..............6 Qualifikation des Bedieners ................

  • Seite 4: Einleitung

    Information zu dieser Bedienungsanleitung Diese Bedienungsanleitung ermöglicht den sicheren und effizienten Umgang mit d LF-TD 150. Die Bedienungsanleitung ist Bestandteil des Gerätes und muss in seine unmittelbaren Nähe für den Bediener jederzeit zugänglich aufbewahrt werden. Der Bediener muss diese Bedienungsanleitung vor Beginn aller Arbeiten sorgfältig durchlesen und verstanden haben.
  • Seite 5 als Hersteller nicht. Seite 5...

  • Seite 6: Verwendete Symbole

    Für technische Auskünfte steht Ihnen unser Kundenservice zur Verfügung: Schaller Messtechnik GmbH Max-Schaller-Straße 99 A - 8181 St.Ruprecht an der Raab Telefon: +43 (0)3178 28899 Fax: +43 (0)3178 28899 - 901 E-Mail: info@humimeter.com Internet: www.humimeter.com © Schaller Messtechnik GmbH 2019 Seite 6...

  • Seite 7: Zu Ihrer Sicherheit

    Zu Ihrer Sicherheit Das Gerät entspricht den folgenden Europäischen Richtlinien: • Beschränkung gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS-Rich linie) • Elektromagnetische Verträglichkeit (EMV-Richtlinie) Das Gerät ist nach dem neuesten Stand der Technik gebaut. Dennoch gibt es Restg fahren. Um Gefahren zu vermeiden, müssen Sie die Sicherheitshinweise beachten. Bestimmungsgemäße Verwendung •...

  • Seite 8: Allgemeine Sicherheit

    Bedienungsanleitung LF-TD 150 Allgemeine Sicherheit Beachten Sie die folgenden Sicherheitshinweise, um Personen- und Sachschäden z vermeiden: • Sollten Sie lose Teile oder Beschädigungen am Gerät feststellen, nehmen Sie Kontakt mit Ihrem Händler auf. Vor Auslieferung Ihres Gerätes wurden alle technischen Merkmale überprüft und ei genauen Qualitätskontrolle unterzogen.

  • Seite 9: 3.2.1 Lieferumfang

    3.2.1 Lieferumfang • LF-TD 150 • Anschlusskabel 1,9 m • Bedienungsanleitung Optionales Zubehör: • Display für LF-TD • Display mit Tastatur für LF-TD • Relaisausgang für Feuchte • Befestigungswinkel für LF-TD • Sensorkappe Messingsinter • Tropfschutz LF-T Transmitter • Edelstahlgitterfilter •...

  • Seite 10: Montage Des Sensorrohrs

    Bedienungsanleitung LF-TD 150 • Bei Erdung des Elektronikgehäuses und der Anzeigeelektronik ist für eine ents chende Potentialausgleichsleitung zu sorgen. Montage des Sensorrohrs • Die Messsonde muss an einem für die Messwertaufnahme repräsentativen Or angebracht werden. » Vermeiden Sie eine Position mit Zugluft bzw. unnatürlichen Temperaturschwa kungen.

  • Seite 11: Steckerbelegung

    Steckerbelegung Kabelfarbe Pin Nr. Funktion Braun Spannungsversorgung V- (0 VDC) Masse Stromausgang Weiß Spannungsversorgung V+ (12 to 29 VDC) Blau Stromausgang Feuchte 4 - 20 mA Schwarz n.c. Grau Stromausgang Temperatur 4 - 20 mA Violett GehäusePotentialausgleich GND HINWEIS Elektronikschäden durch falschen Kabelanschluss Falsche Belegungen können zu schweren Schäden an der Elektronik führen.

  • Seite 12: Technische Zeichnung Lf-Td 150

    Bedienungsanleitung LF-TD 150 Technische Zeichnung LF-TD 150 52,0 876,0 42,0 Anschlusskabel (1,9 Meter) connection cable (1.9 meter) 752,0 Angleichsverhalten des Sensoren A-8181 St.Ruprecht Schaller GmbH www.humimeter.com Datum Name 01.02.2019 W olfgangS LF-TD 150 Gezeichnet Kontrolliert Norm Bei der Feuchte- und Temperaturmessung sind für das Angleichverhalten (Zeit, bis Maße in mm!

  • Seite 13: Definition Luftfeuchte

    Um zu veranschaulichen, wie wichtig der Temperaturangleich zwischen Messgerät Messgut ist, finden Sie hier eine Tabelle für den Messfehler bei einem Temperaturu erschied zwischen Messgerät und Messgut von 1 °C/1,8 °F bei verschiedenen Umg bungstemperaturen. 10 °C (50 °F)20 °C (68 °F)30 °C (86 °F) 10 % rel.

  • Seite 14: Pflege Und Wartung

    Bedienungsanleitung LF-TD 150 Pflege und Wartung Durch regelmäßige Reinigung und Wartung stellen Sie sicher, dass Ihr Gerät mögli lange in unversehrtem Zustand erhalten bleibt. Pflegehinweise • Lassen Sie das Gerät nicht im Regen liegen. • Tauchen Sie den Sensor nicht ins Wasser.

  • Seite 15: Überprüfung Der Kalibrierung

    Falls notwendig, heben Sie die Kalibriervorrichtung nur gerade hoch, kippen oder drehen Sie diese nicht um. Setzen Sie, falls hochgehoben, das LF-TD 150 mit der Kalibriervorrichtung vor chtig auf einem ebenen Tisch ab. Schieben Sie das Sensorrohr in den Oberteil (Bild 4).

  • Seite 16: Ermitteln Der Abweichung

    Bedienungsanleitung LF-TD 150 HINWEIS Beschädigung bzw. Zerstörung des Sensors Durch Kippen oder Umdrehen des Messgerätes mit montierter Kalibriervorrich- tung kann der Sensor zerstört werden. ► Achten Sie darauf, das Gerät nur gerade hochzuheben. Ermitteln der Abweichung Lassen Sie den Fühler mindestens 2 Stunden an das Feuchtenormal angleiche Lesen Sie den angezeigten Feuchtewert ab und notieren Sie diesen mitsamt d angezeigten Temperatur.

  • Seite 17: 10. Störungen

    10. Störungen Wenn die unten genannten Maßnahmen die Störungen nicht beheben oder andere hier nicht aufgeführte Störungen auftreten, wenden Sie sich bitte an Schaller Mess nik GmbH. Störung Ursache Maßnahme Fehlmessung Temperatur außerhalb des Messgerät nur für Tempe- Anwendungsbereichs: unter raturen über -20 °C bzw.

  • Seite 18: Lagerung Und Entsorgung

    Bedienungsanleitung LF-TD 150 11. Lagerung und Entsorgung 11.1 Gerät lagern Gerät unter folgenden Bedingungen lagern: • Nicht im Freien aufbewahren • Trocken und staubfrei lagern • Vor Sonneneinstrahlung schützen • Mechanische Erschütterung/Belastungen vermeiden • Lagertemperatur: -20 °C bis +60 °C 11.2 Gerät entsorgen...

  • Seite 19: Angaben Zum Gerät

    Produkte den grundlegenden Anforderungen der oben angeführ- ten Richtlinien entsprechen: Gerätebezeichnung: Luftfeuchte und Temperatur Transmitter LF-TD 60, LF-TD 90, LF-TD 120, LF-TD 150, LF-TD 180 Typenbezeichnung: Folgende harmonisierte Normen wurden unter anderem sinngemäß angewandt:  EN 61326–1:2013 Elektrische Mess-, Steuer-, Regel- und Laborgeräte - EMV-Anforderungen ...

  • Seite 20: Schaller Messtechnik Entwickelt, Produziert Und Vertrei Professionelle Feuchtemessgeräte Und Gesamtlösunge

    Klima & Umwelt Material Gebäude Lebensmittel Bioenergie Papier / Karton Schaller Messtechnik entwickelt, produziert und vertrei professionelle Feuchtemessgeräte und Gesamtlösunge Grubatec AG Wölferstrasse 5 CH 4414 Füllinsdorf Tel.:+41(0)556170080 Fax:+41 (0)556170081 sales@grubatec.ch www.grubatec.ch...
