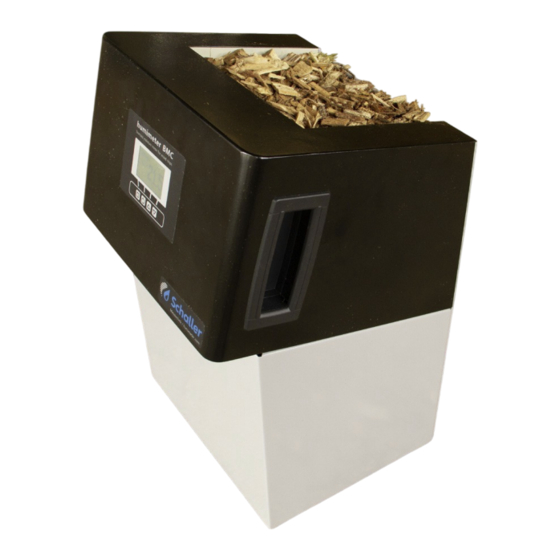

- Seite 1 Feuchtemessgerät Bedienungsanleitung humimeter BMC Messgerät zur Wassergehaltsbestimmung von Hackgut 78,0 °F | 6,16 % | 456 kg/m | -27,3 td | 0,64 aw | 51,9 %r.H. | 14,8 % abs | 100,4 g/m | 09 m/s | 4,90 Ugl | 1...
-
Seite 2: Übersicht Grundgerät
Bedienungsanleitung humimeter BMC Übersicht über Ihr humimeter BMC Übersicht Grundgerät Bezeichnung Display Tastatur Batterielade Seite 2... -
Seite 3: Übersicht Rückseite
Übersicht Rückseite Bezeichnung Messkammer Übersicht Display Bezeichnung Kennlinie Wassergehalt in % ("6.1 Definition Wasserge- halt") Display Symbole Temperaturanzeige Seite 3... -
Seite 4: Übersicht Display-Symbole
Bedienungsanleitung humimeter BMC Übersicht Display-Symbole Symbol Bezeichnung Symbol Bezeichnung Bestätigen Nein Nach oben Eingabe-Ebene wechseln Nach unten Zurück Menüebene wechseln Zahlen eingeben Daten eingeben Buchstaben eingeben Messreihe ansehen Weiter bzw. Rechts Messreihe löschen Links Ausschalten / Display- Beleuchtung Messwert speichern Übersicht Ebenen... - Seite 5 Speicherebene Bezeichnung Ebene wechseln Displaybeleuchtung einschalten / Gerät ausschalten Messwert speichern Zuletzt gespeicherte Messwerte ansehen Hauptmenü Das Hauptmenü umfasst folgende Menüpunkte: • Datenspeicher: Manuelle Logs, Logs löschen • Optionen: Datum / Uhrzeit, Justieren, Sprache, Entsperren, °C/°F, Leuchtdauer, Ausschalt- zeit, Sortenkalib., Passwort, Rücksetzen •...
-
Seite 6: Inhaltsverzeichnis
Bedienungsanleitung humimeter BMC Inhaltsverzeichnis ���������������� Übersicht über Ihr humimeter BMC Übersicht Grundgerät ....................2 Übersicht Rückseite ....................3 Übersicht Display .....................3 Übersicht Display-Symbole ..................4 Übersicht Ebenen .....................4 1 � Einleitung ������������������������ Information zu dieser Bedienungsanleitung ..........9 Haftungsbeschränkung ................9 Verwendete Symbole ................10 Kundenservice ..................10 2 �... - Seite 7 Gerät einschalten ..................15 Justierung durchführen .................15 Messung durchführen ................15 Einzelnen Messwert speichern ...............17 Mehrere Messwerte (Messreihe) speichern ..........18 Einzelnen Messwert ansehen ..............20 Einzelne Messwerte einer Messreihe ansehen ........20 Alle Messwerte (Datenspeicher) löschen ..........21 Einzelne Messreihe löschen ..............21 5.10 Einzelnen Wert aus einer Messreihe löschen ..........22 6 �...
- Seite 8 Bedienungsanleitung humimeter BMC 8.6.2 Automatisches Ausschalten des Geräts einstellen ........35 Sortenkalibrierung einstellen ..............36 Passwort ändern ...................36 Gerät auf Werkseinstellungen zurücksetzen ..........37 ������������������������ Pflege und Wartung Batterien wechseln ................37 Justierung durchführen .................38 9.2.1 Justierung manuell starten ..............38 Pflegehinweise ..................38 Gerät reinigen ..................39 10 �...
-
Seite 9: Einleitung
Information zu dieser Bedienungsanleitung Diese Bedienungsanleitung ermöglicht den sicheren und effizienten Umgang mit dem humimeter BMC. Die Bedienungsanleitung ist Bestandteil des Geräts und muss in seiner unmittelbaren Nähe für den Bediener jederzeit zugänglich aufbewahrt werden. Der Bediener muss diese Bedienungsanleitung vor Beginn aller Arbeiten sorgfältig durchlesen und verstanden haben. -
Seite 10: Verwendete Symbole
Bedienungsanleitung humimeter BMC Verwendete Symbole Sicherheitshinweise sind in dieser Bedienungsanleitung durch Symbole gekennzeichnet. HINWEIS Bei Nichtbeachtung kann es zu Sachschäden kommen. Information Kennzeichnet wichtige Information, deren Befolgung einen effizienteren und wirtschaftlicheren Einsatz zur Folge hat. Kundenservice Für technische Auskünfte steht Ihnen unser Kundenservice zur Verfügung: Grubatec AG Wölferstrasse 5 CH 4414 Füllinsdorf... -
Seite 11: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit Das Gerät entspricht den folgenden Europäischen Richtlinien: • Beschränkung gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS-Richt- linie) • Elektromagnetische Verträglichkeit (EMV-Richtlinie) Das Gerät ist nach dem neuesten Stand der Technik gebaut. Dennoch gibt es Restge- fahren. Um Gefahren zu vermeiden, müssen Sie die Sicherheitshinweise beachten. Bestimmungsgemäße Verwendung •... -
Seite 12: Allgemeine Sicherheit
Bedienungsanleitung humimeter BMC Allgemeine Sicherheit Beachten Sie die folgenden Sicherheitshinweise, um Personen- und Sachschäden zu vermeiden: • Entfernen Sie die Batterien aus dem Gerät, wenn es über einen längeren Zeit- raum (4 Wochen) nicht benutzt wird. • Sollten Sie lose Teile oder Beschädigungen am Gerät feststellen, entfernen Sie die Batterien und nehmen Sie Kontakt mit Ihrem Händler auf. -
Seite 13: Lieferumfang Prüfen
Lieferumfang prüfen Überprüfen Sie anhand der nachfolgenden Liste die Vollständigkeit der Lieferung: • humimeter BMC • 4 Stück AA Alkaline Batterien • Kunststoffeimer • Bedienungsanleitung Batterien einlegen Entfernen Sie die Batterielade des Gerätes. Drücken Sie hierfür beide Haltelaschen an der Batterielade gleichzeitig nach innen (Bild 1). -
Seite 14: Grundlegende Bedienung
Bedienungsanleitung humimeter BMC Grundlegende Bedienung Gerät einschalten • Drücken Sie die Taste für 3 Sekunden. » Im Display erscheint die Status Anzeige (Bild 5). » Das Gerät schaltet sich nach dem Einlegen der Batterien automatisch ein. Kennlinie auswählen Voraussetzung: Das Gerät befindet sich in der Produktwahlebene (Bild 6). -
Seite 15: Gerät Einschalten
Messvorgang Gerät einschalten • Drücken Sie die Taste für 3 Sekunden. » Im Display erscheint kurzzeitig die Status-Anzeige (siehe "7. Geräte- humimeter Status abfragen"). » Achten Sie darauf, dass Ihr Messgerät und das Messgut vor einer Messung bei annähernd gleicher Temperatur (+/- 3 °C) gelagert werden. Ein zu großer Tempe- raturunterschied wirkt sich negativ auf die Genauigkeit des Messwertes aus. -
Seite 16: Information - Messgenauigkeit
Bedienungsanleitung humimeter BMC » Drücken Sie dafür die oder Taste und bestätigen Sie mit Oder » Halten Sie oder gedrückt, um schnell zur gewünschten Kennlinie zu navi- gieren und bestätigen Sie mit Befüllen Sie die Messkammer komplett mit Hackgut. Verwenden Sie dafür den mitgelieferten Kunst- stoffeimer (13 Liter). -
Seite 17: Einzelnen Messwert Speichern
Einzelnen Messwert speichern Voraussetzung: Das Gerät befindet sich in der Speicherebene (siehe "Speicherebene" Seite Drücken Sie » Im Display erscheint das Bild 16. Vor dem Disket- tensymbol steht nun die Zahl eins. Drücken Sie um dem gespeicherten Messwert einen Namen hinzuzufügen und die Messung abzu- schließen. -
Seite 18: Mehrere Messwerte (Messreihe) Speichern
Bedienungsanleitung humimeter BMC Mehrere Messwerte (Messreihe) speichern Voraussetzung: Das Gerät ist eingeschaltet und befindet sich in der Speicherebene. Führen Sie mehrere Messungen von einer Hackgut- probe durch (siehe "5. Messvorgang"). Drücken Sie bei jeder Messung . » Im Display erscheint das Bild 19. Die Zahl erhöht sich mit jedem Speichervor- gang. - Seite 19 » Das Display zeigt folgende Informationen: Bezeichnung Name der Messreihe Temperatur (Mittelwert) Beginn der Messreihe Ende der Messreihe Anzahl der gespeicherten Messwerte Kennlinie Gerätename Wassergehalt (Mittelwert) Seite 19...
-
Seite 20: Einzelnen Messwert Ansehen
Bedienungsanleitung humimeter BMC Einzelnen Messwert ansehen Voraussetzung: Mindestens eine Messung (z.B. 1 Log ) wurde gespeichert. Im Display erscheint Drücken Sie Navigieren Sie zur gewünschten Messung. Drücken Sie dafür oder » Im Display erscheint das Bild 23. » Drücken Sie , um die Ansicht zu verlassen. -
Seite 21: Alle Messwerte (Datenspeicher) Löschen
Alle Messwerte (Datenspeicher) löschen Voraussetzung: Eine bzw. mehrere Messungen wurden durchgeführt und gespeichert. Drücken Sie zweimal oder halten Sie für 2 Sekunden. Navigieren Sie zu (Bild 28). Drücken Datenspeicher Sie dafür oder und bestätigen Sie mit Navigieren Sie zu (Bild 29). Drücken Logs löschen Sie dafür oder... -
Seite 22: Einzelnen Wert Aus Einer Messreihe Löschen
Bedienungsanleitung humimeter BMC » Im Display erscheint die Anzeige löschen? (Bild 34). Bestätigen Sie mit » Die Messung wurde gelöscht. 5.10 Einzelnen Wert aus einer Messreihe löschen Voraussetzung: Eine Messreihe mit mindestens 2 Logs wurde gespeichert. Im Display erscheint Drücken Sie »... -
Seite 23: Kennlinien
Kennlinien Für folgende Produkte stehen Kennlinien zur Auswahl: Produktname Messgut Hackgut Holz-Hackgut laut Punkt 6.3.1 Grobhackgut Holz-Hackgut laut Punkt 6.3.2 Nadelholz- Holz-Hackgut laut Punkt 6.3.3 Hackgut Nadelholz- Holz-Hackgut laut Punkt 6.3.4 Grobhackgut Feinhackgut Holz-Hackgut laut Punkt 6.3.5 Frei 1 Freie Kennlinie für Sonderprodukte Frei 2 Freie Kennlinie für Sonderprodukte Frei 3... -
Seite 24: Definition Hackgutklassen (Laut En Iso 17225-1)
Vergleichsmessung mittels Darrofenmethode (laut EN ISO 18134-2). Die Firma Schaller GmbH berät Sie gerne persönlich bei der Kennlinienauswahl. Machen Sie ein Foto von Ihrem Hackgut mit einem Maßband daneben und senden Sie es an support@schaller-gmbh.at. Sie werden umgehend eine Messempfehlung erhalten. -
Seite 25: Nadelholz-Hackgut
sen P16 bis P31 haben. Wenn Ihr Hackgut überwiegend aus Nadelholzarten besteht, wird auf die nachfolgen- den Kennlinien verwiesen. 6.3.3 Nadelholz-Hackgut Für Nadelholz-Hackgut mit Feinanteil, das überwiegend (mehr als 2/3 „zwei Drittel“) aus Nadelholzarten (Fichte, Tanne, Kiefer, Lärche, …) besteht. Der Feinanteil entsteht hauptsächlich durch Rinden, kleine Äste und Sträucher. - Seite 26 Bedienungsanleitung humimeter BMC Beispielbilder Hackgut Seite 26...
- Seite 27 Beispielbilder Grobhackgut Seite 27...
- Seite 28 Bedienungsanleitung humimeter BMC Beispielbilder Nadelholz-Hackgut Seite 28...
- Seite 29 Beispielbilder Nadelholz-Grobhackgut Seite 29...
-
Seite 30: Hinweis Zur Vergleichsmessung Mit Der Darrmethode
Bedienungsanleitung humimeter BMC Beispielbilder Feinhackgut Hinweis zur Vergleichsmessung mit der Darrmethode Mit dem Gerät wird eine sehr viel größere Probenmenge (12- bis 20-fache der Darr- methode) vermessen, des weiteren können sehr rasch Wiederholungsmessungen bei inhomogenem Material zur genaueren Durchschnittsberechnung durchgeführt werden. -
Seite 31: Geräte-Status Abfragen
Geräte-Status abfragen Drücken Sie zweimal oder halten Sie für zwei Sekunden. Navigieren Sie zu Status . Drücken Sie dafür oder und bestätigen Sie mit » Im Display erscheint die Status-Anzeige humimeter » Das Display zeigt folgende Informationen: Bezeichnung Seriennummer Software Version Batterieladezustand Speicherstatus Bestätigen Sie mit... -
Seite 32: Einstellungen Vornehmen
Bedienungsanleitung humimeter BMC Einstellungen vornehmen Datum/Uhrzeit einstellen Drücken Sie zweimal oder halten Sie für 2 Sekunden. Navigieren Sie zu Optionen . Drücken Sie dafür oder und bestätigen Sie mit Navigieren Sie zu Datum/Uhrzeit . Drücken Sie dafür oder und bestätigen Sie mit »... -
Seite 33: Optionen Entsperren
Navigieren Sie zu . Drücken Sie dafür oder und bestätigen Sie mit Optionen Navigieren Sie zu Sprache . Drücken Sie dafür oder und bestätigen Sie mit Navigieren Sie zur gewünschten Sprache. Drücken Sie dafür oder und bestätigen Sie mit » Die Einstellung wurde gespeichert. -
Seite 34: Optionen Sperren
Bedienungsanleitung humimeter BMC » Die Einstellung wurde gespeichert. » Die Optionen °C/°F , Leuchtdauer , Ausschaltzeit , Sortenkalib. , Passwort , Rücksetzen sind nun aktiviert. Drücken Sie , um die Optionen zu verlassen. Drücken Sie , um das Hauptmenü zu verlassen. -
Seite 35: Automatisches Ausschalten Des Geräts Einstellen
Navigieren Sie zu Optionen . Drücken Sie dafür oder und bestätigen Sie mit Navigieren Sie zu Leuchtdauer . Drücken Sie dafür oder und bestätigen Sie mit Navigieren Sie zur gewünschten Zeit in der das Display beleuchtet bleiben soll (30 Sekunden/2 Minuten/5 Minuten/10 Minuten). Drücken Sie dafür oder und bestätigen Sie mit »... -
Seite 36: Sortenkalibrierung Einstellen
Bedienungsanleitung humimeter BMC Sortenkalibrierung einstellen Die Einstellung der Sortenkalibrierung wird in einer separaten Bedienungsanleitung beschrieben. Passwort ändern Voraussetzung: Alle Optionen sind aktiviert (siehe "8.3 Optionen entsperren"). Drücken Sie zweimal oder halten Sie für 2 Sekunden. Navigieren Sie zu Optionen . Drücken Sie dafür oder und bestätigen Sie mit... -
Seite 37: Gerät Auf Werkseinstellungen Zurücksetzen
Gerät auf Werkseinstellungen zurücksetzen Voraussetzung: Alle Optionen sind aktiviert (siehe "8.3 Optionen entsperren"). Drücken Sie zweimal oder halten Sie für 2 Sekunden. Navigieren Sie zu Optionen . Drücken Sie dafür oder und bestätigen Sie mit Navigieren Sie zu Rücksetzen . Drücken Sie dafür oder und bestätigen Sie mit... -
Seite 38: Justierung Durchführen
Bedienungsanleitung humimeter BMC Sie als Endverbraucher sind gesetzlich zur Rückgabe aller gebrauchten Batterien ver- pflichtet, eine Entsorgung über den Hausmüll ist untersagt.(Batterieverordnung). Justierung durchführen 9.2.1 Justierung manuell starten Voraussetzung: Die Messkammer des Messgerätes muss leer sein. Drücken Sie zweimal oder halten Sie für zwei Sekunden, um in die Haupme-... -
Seite 39: Gerät Reinigen
Gerät reinigen HINWEIS Geräteschaden durch feuchte Reinigung Durch Eindringen von Wasser oder Putzmitteln kann das Gerät zerstört werden. Führen Sie ausschließlich eine trockene Reinigung durch. ► Sensorfläche • Reinigen Sie das Gerät mit einem trockenem Tuch. Seite 39... -
Seite 40: 10. Störungen
Bedienungsanleitung humimeter BMC 10. Störungen Wenn die unten genannten Maßnahmen die Störungen nicht beheben oder andere, hier nicht aufgeführte Störungen auftreten, wenden Sie sich bitte an Schaller GmbH. Störung Ursache Maßnahme Fehlmessung Temperatur des Messguts Messgut mit einer Tem- außerhalb des Anwendungs- peratur über 0 °C bzw. -
Seite 41: 11. Lagerung Und Entsorgung
Störung Ursache Maßnahme Regennasses oder schimmliges Trockenes, nicht Hackgut schimmliges Hackgut zur Genauigkeit der Messung sinkt Messung verwenden. stark Justierung fehlerhaft In der Messkammer befindet Entleeren Sie die (das Rufzeichen am sich Material (während des Messkammer vollständig. Display verschwindet Justier-Vorganges) nicht) 11. -
Seite 42: 12. Angaben Zum Gerät
Bedienungsanleitung humimeter BMC 12. Angaben zum Gerät 12.1 CE Konformitätserklärung Konformitätserklärung________________ im Sinne der EMV - Richtlinie 2014/30/EU, RoHS - Richtlinie 2011/65/EG, Die Firma Schaller GmbH Max-Schaller-Straße 99 A – 8181 St. Ruprecht erklärt, dass nachfolgend angeführte Produkte den grundlegenden Anforderungen der oben angeführ- ten Richtlinien entsprechen: Gerätebezeichnung:... -
Seite 43: 12.2 Technische Daten
12.2 Technische Daten Auflösung der Anzeige 0,5 % Wassergehalt, 0,5 °C/°F Temperatur Messbereich 5 % bis 50 % Wassergehalt Betriebstemperatur 0 °C bis +40 °C Lagertemperatur -20 °C bis +60 °C Temperaturkompensation Automatisch Messwertspeicher bis zu 10.000 Messwerte Stromversorgung 4 x 1,5 Volt AA Alkaline Batterien Stromaufnahme 60 mA (mit Displaybeleuchtung) Menüsprachen... - Seite 44 Klima & Umwelt Material Gebäude Lebensmittel Bioenergie Papier / Karton Grubatec AG Wölferstrasse 5, CH 4414 Füllinsdorf Tel +41 (0)556170080 , Fax +41 (0)556170081 sales@grubatec.ch, www.grubatec.ch...
